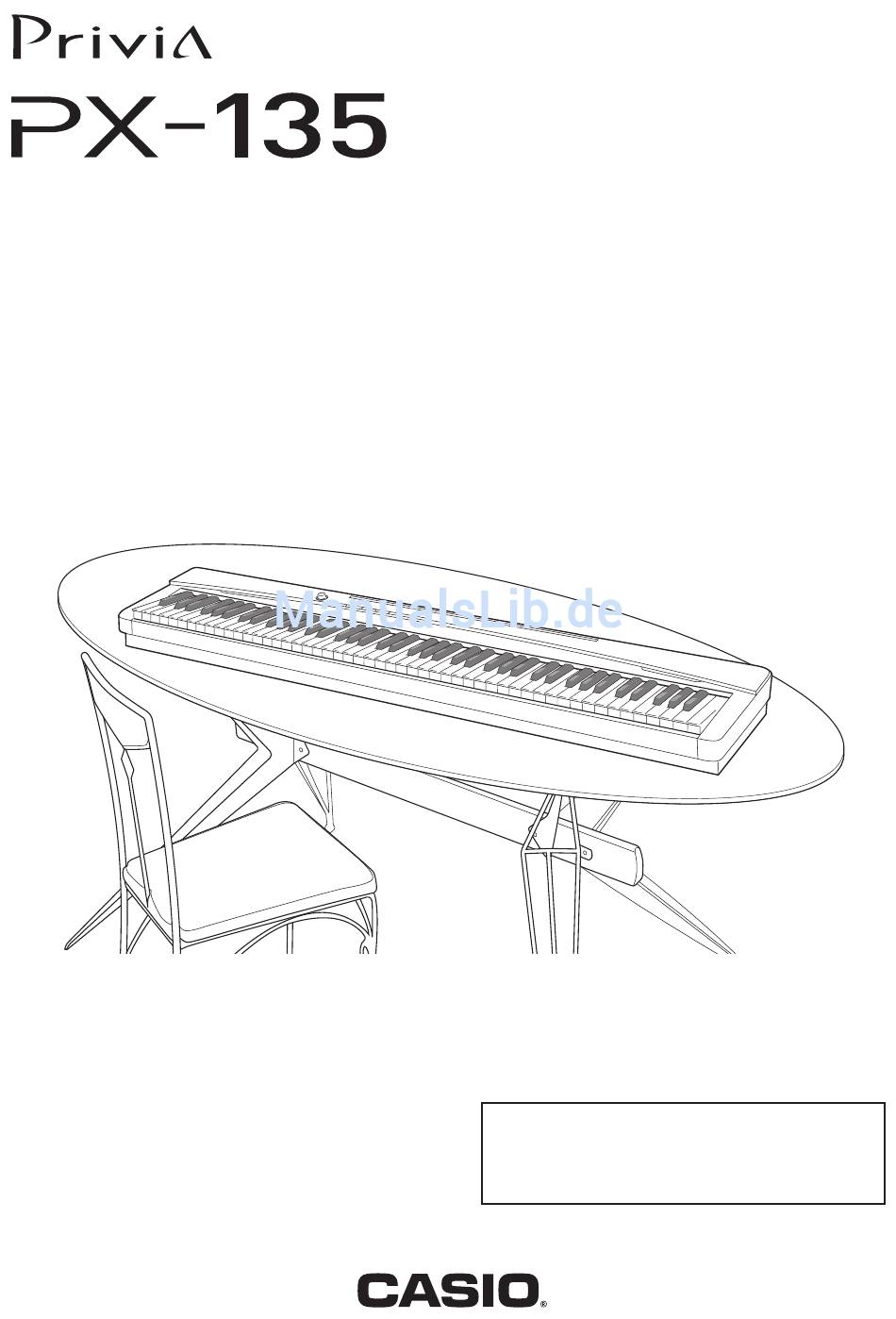

- Seite 1 BEDIENUNGSANLEITUNG Bitte bewahren Sie alle Informationen für spätere Referenz auf. Sicherheitsmaßregeln Bevor Sie die Verwendung des Pianos versuchen, lesen Sie unbedingt die separaten „Vorsichtsmaßregeln hinsichtlich der Sicherheit“. PX135-G-1A...
- Seite 2 Kinder ein ernsthaft beschädigtes Netzgerät verwenden. • Dieses Produkt ist nicht für Kinder unter 3 Jahren ausgelegt. • Verwenden Sie nur das CASIO Netzgerät AD-A12150LW. • Das Netzgerät ist kein Spielzeug. • Trennen Sie immer das Netzgerät ab, bevor Sie das Produkt reinigen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Anleitung ....... G-2 Konfigurieren von Einstellungen über die Tastatur ..G-19 Funktionstaste (FUNCTION) ........G-3 Speichern von Einstellungen und Einstellungen über die Tastatur vornehmen .....G-19 Bedienungssperre............G-3 Für Einstellungen verwendete Tasten der Tastatur ..............G-20 Netzsteckdose........G-4 Parameterliste ............G-21 Benutzen des Netzadapters ........G-4 Nachhall (Reverb)..........G-21 Chorus ..............G-21 Anschlüsse........ -
Seite 4: Allgemeine Anleitung
Allgemeine Anleitung Rückseite Linke Seite Unterseite Anbringen des Notenständers Setzen Sie den Notenständer wie gezeigt mit der Unterkante in die Nut oben auf der Digital-Piano- Konsole ein. -
Seite 5: Funktionstaste (Function)
Allgemeine Anleitung HINWEIS • Die hier fett gedruckten Bezeichnungen sind im Text dieser Anleitung stets durch Fettdruck hervorgehoben. 1 Lautstärkeregler (VOLUME) 8 Flügel- (Weich) & Duetttaste (GRAND PIANO (MELLOW), DUET) 2 Funktionstaste (FUNCTION) 9 USB-Port (USB) 3 Song- & Demotaste (SONG a, DEMO) bk Dämpferpedalbuchse (DAMPER PEDAL) 4 Recordertaste (RECORDER (L)) bl DC 12V-Anschluss... -
Seite 6: Netzsteckdose
Netzsteckdose Das Digital-Piano ist für Versorgung aus einer WICHTIG! normalen Haushaltssteckdose konstruiert. Schalten Sie • Schließen Sie den mit diesem Digital-Piano das Digital-Piano bitte unbedingt aus, wenn es nicht mitgelieferten Netzadapter (JEITA-Norm mit benutzt wird. vereinheitlichter Steckerpolarität) auf keinen Fall an andere Geräte als dieses Piano an. -
Seite 7: Anschlüsse
Anschlüsse Anschließen eines WICHTIG! • Vor Vornahme von Anschlüssen am Digital-Piano ist Audiogeräts oder Verstärkers stets die Lautstärke mit dem VOLUME-Regler abzusenken. Nach dem Anschließen kann die Sie können an das Digital-Piano ein Audiogerät oder Lautstärke wieder wunschgemäß eingestellt werden. einen Musikinstrument-Verstärker anschließen und den Ton über externe Lautsprecher wiedergeben Anschließen von Kopfhörern... -
Seite 8: Anschließen Eines Pedals
Bei Verwendung von nicht zulässigem Zubehör Pedalbuchse besteht Brand-, Stromschlag- und Verletzungsgefahr. HINWEIS • Näheres über separat für dieses Produkt erhältliches Zubehör finden Sie im CASIO Katalog, der beim Fachhändler sowie über die CASIO Website unter folgender Adresse (URL) verfügbar ist: http://world.casio.com/... -
Seite 9: Spielen Mit Verschiedenen Klangfarben
Spielen mit verschiedenen Klangfarben POWER VOLUME FUNCTION METRONOME SONG a GRAND PIANO Wählen und Spielen einer Klangfarbe Dieses Digital-Piano besitzt 18 vorprogrammierte Klangfarben. • Die Namen der Klangfarben sind über den Tasten angegeben, denen sie zugeordnet sind. Zum Wählen einer Klangfarbe Drücken Sie die POWER-Taste. -
Seite 10: Einstellen Der Brillanz Einer Klangfarbe
Spielen mit verschiedenen Klangfarben HINWEIS HINWEIS • Die ersten fünf der 18 vorinstallierten Klangfarben des • Zum Zurückschalten der Tastatur auf eine einzige Digitalpianos sind Flügelklangfarben. Jede Klangfarbe Klangfarbe wählen Sie bitte einen anderen Klang als hat einen speziellen Charakter und Sie sollten diejenige BASS 1 oder BASS 2. -
Seite 11: Zwei Klangfarben Mischen
Spielen mit verschiedenen Klangfarben Lautstärkebalance der beiden Zwei Klangfarben mischen überlagerten Klangfarben abgleichen Nach dem folgenden Vorgehen können Sie zwei Klangfarben für gleichzeitige Wiedergabe mischen Regeln Sie die Lautstärkebalance der (überlagern). einander überlagerten Klangfarben durch Beim Wählen der zu mischenden Klangfarben wird der Drücken der unten gezeigten Tastaturtasten zuerst gewählte Klang als Hauptklangfarbe und der bei gedrückt gehaltener FUNCTION-Taste. -
Seite 12: Verwenden Von Effekten
Spielen mit verschiedenen Klangfarben • Nachhallwert Verwenden von Effekten Um dies zu tun: Diese Einstellung wählen: Nachhall (Reverb) : Lässt die Noten nachhallen. Nachhall 1: Zimmer Chorus : Verleiht den Noten zusätzliche einschalten 2: Kleiner Saal 3: Großer Saal Breite. 4: Stadion Nachhall ein- und ausschalten •... -
Seite 13: Spielen Eines Klavierduetts
Spielen mit verschiedenen Klangfarben Stellen Sie bei gedrückt gehaltener Spielen eines Klavierduetts FUNCTION-Taste mit den TEMPO-Tasten einen Tempowert im Bereich von 20 bis 255 Mit dem Duettmodus können Sie die Klaviertastatur in der Mitte auftrennen, damit zwei Personen im Duett Schlägen pro Minute ein. -
Seite 14: Ändern Der Oktaven Der Duett-Tastaturbereiche
Spielen mit verschiedenen Klangfarben Ändern der Oktaven der Duett- Tastaturbereiche Sie können die Bereiche der linken und rechten Tastatur in Oktaveneinheiten gegenüber der Vorgabeeinstellung abändern. Dies ist z.B. praktisch, falls der Bereich der Vorgabeeinstellung nicht ausreicht, wenn ein Spieler den Part der linken Hand und der andere den Part der rechten Hand spielt. -
Seite 15: Wiedergeben Der Vorprogrammierten Songs
Wiedergeben der vorprogrammierten Songs FUNCTION RECORDER SONG a METRONOME Das Digital-Piano besitzt eine Musikbibliothek mit 60 Wiedergeben eines ausgewählten vorprogrammierten Stücken. Sie können die 60 Stücke Musikbibliothek-Songs der Reihe nach von Anfang bis Ende abspielen lassen. Die Musikbibliothek enthält vorprogrammierte Songs WICHTIG! (01 bis 60) und einen Song (61), der von einem •... -
Seite 16: Üben Mit Einem Song Aus Der Musikbibliothek
Wiedergeben der vorprogrammierten Songs Drücken Sie die SONG a-Taste. Üben mit einem Song aus der • Damit startet die Wiedergabe des Songs. Musikbibliothek Drücken Sie zum Stoppen der Wiedergabe Sie können den Part der linken oder rechten Hand erneut die SONG a-Taste. eines Songs abschalten und auf dem Piano mitspielen. -
Seite 17: Aufnahme Und Wiedergabe
Spur 1 und Spur 2. Sie können die Spuren separat aufnehmen und dann kombinieren, um sie als WICHTIG! einen einzigen Song gemeinsam abzuspielen. • CASIO COMPUTER CO., LTD. übernimmt keine Gewähr für etwaige Schäden, entgangene Gewinne Während der oder Ansprüche dritter Personen, die aus dem... -
Seite 18: Aufnehmen Einer Bestimmten Spur Eines Songs
Aufnahme und Wiedergabe Beginnen Sie auf der Tastatur zu spielen. Aufnehmen einer bestimmten • Die Aufnahme startet automatisch. Spur eines Songs Drücken Sie zum Stoppen der Aufnahme die Nach Aufnahme von einer Spur eines Songs kann die SONG a-Taste. andere Spur bei gleichzeitiger Wiedergabe der •... -
Seite 19: Aufnehmen Einer Songspur Bei Der Wiedergabe Der Anderen Spur
Aufnahme und Wiedergabe Aufnehmen einer Songspur Wiedergabe aus dem Speicher bei der Wiedergabe der des Digital-Pianos anderen Spur Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet. Drücken Sie die RECORDER-Taste, damit deren Lampe leuchtet. HINWEIS • Wenn bereits beide Spuren eines Songs bespielt sind, Halten Sie die FUNCTION-Taste gedrückt können Sie, wenn Sie möchten, auch eine Spur und wählen Sie dabei mit Taste RECORDER... -
Seite 20: Löschen Aufgenommener Daten
Aufnahme und Wiedergabe Löschen aufgenommener HINWEIS • Ab Schritt 3 sind nur die Tasten METRONOME (R) Daten und RECORDER (L) des Digital-Pianos verwendbar, bis der Löschvorgang in Schritt 4 Nach dem folgenden Vorgehen kann eine einzelne konkret ausgeführt wird. Über andere Tasten ist Spur eines Songs getrennt gelöscht werden. -
Seite 21: Konfigurieren Von Einstellungen Über Die Tastatur
Konfigurieren von Einstellungen über die Tastatur FUNCTION Außer dem Wählen von Klangfarben und Geben Sie die FUNCTION-Taste wieder frei, Musikbibliothek-Titeln dient die FUNCTION-Taste in um die Einstellung abzuschließen. Kombination mit den Tastaturtasten auch zum Konfigurieren von Effekt-, Anschlagsdynamik- und HINWEIS anderen Einstellungen. -
Seite 22: Für Einstellungen Verwendete Tasten Der Tastatur
Konfigurieren von Einstellungen über die Tastatur Für Einstellungen verwendete Tasten der Tastatur • Die Nummern 1 bis cl entsprechen der Nummerierung in der „Parameterliste“ auf den Seiten G-21 bis G-23. [Linke Tastatur] Nachhall (Reverb) Chorus Keyboard-Tonhöhe (Transponierung) Keyboard-Stimmung (Tuning) Oktavverschiebung Temperierung Tempo/Temperierungswahl [Gesamt]... -
Seite 23: Parameterliste
Konfigurieren von Einstellungen über die Tastatur Parameterliste ■ Klangfarben Bedienungs- Parameter Einstellungen weise Beschreibung Bemerkungen (Seite G-19) Nachhall 1 bis 4 Stellt den Nachhall der Noten ein. (Reverb) Vorgabe: 2 (Seite G-10) Chorus 1 bis 4 Stellt den Umfang der Vorgabe: 2 Notenverstimmung ein. -
Seite 24: Temperierung (Temperament)
Konfigurieren von Einstellungen über die Tastatur ■ Tastatur Bedienungsweise Parameter Einstellungen Beschreibung Bemerkungen (Seite G-19) Keyboard- –12 bis 0 bis 12 Erhöht bzw. senkt die Tonhöhe • Die Tonhöhe kann nicht bei Tonhöhe Vorgabe: 0 des Digital-Pianos in laufender Musikbibliothek- (Transponierung) Halbtonschritten. -
Seite 25: Usb-Gerät-Modus (Usb Device Mode)
Konfigurieren von Einstellungen über die Tastatur ■ MIDI- und andere Einstellungen Bedienungs- Parameter Einstellungen weise Beschreibung Bemerkungen (Seite G-19) USB-Gerät- MIDI, Speicherung – Wenn das Digital-Piano über ein • Solange Speicherung für diese Einstellung Modus (USB Vorgabe: MIDI USB-Kabel an einen Computer gewählt ist, blinken die Lampen der Tasten DEVICE MODE) angeschlossen wird, wechselt es... -
Seite 26: Anschließen An Einen Computer
Musiksoftware eine der folgenden Optionen *1: Windows XP Home Edition als MIDI-Standardgerät. Windows XP Professional (32 Bit) CASIO USB-MIDI :(Für Windows Vista, Windows 7, *2: Windows Vista (32 Bit) Mac OS X) *3: Windows 7 (32 Bit, 64 Bit) USB-Audiogerät :(Für Windows XP) USB-Port •... -
Seite 27: Midi Verwenden
Musikinstrumenten und Computern (Maschinen) verschiedener Hersteller auszutauschen. HINWEIS • Näheres zur MIDI-Implementation finden Sie auf der CASIO-Website unter: http://world.casio.com/. • Schlagen Sie bei gedrückt gehaltener FUNCTION- Siehe „Sendekanal“ und „Local Control“ auf Seite Taste die Tastaturtaste an, die dem USB-Gerät- Modus zugeordnet ist. - Seite 28 1. Kopieren Sie die in den Anwendersong-Speicher zu SMF-Format (Format 0/1) BIDSNG01.CM2: Daten im kopierende Datei (.MID oder .CM2) in den Ordner CASIO Originalformat MUSICLIB. 2. Ändern Sie den Namen der Datei auf BIDSNG01 mit Recorder- RECORDER BIDREC01.CSR: Daten im...
- Seite 29 Anschließen an einen Computer Stellen Sie den USB-Gerät-Modus nach Ende des Dateikopierbetriebs wieder auf MIDI. • Falls Sie einen Macintosh benutzen, führen Sie bitte den Auswerfvorgang aus (in den Papierkorb ziehen). • Drücken Sie bei gedrückt gehaltener FUNCTION- Taste die betreffende Tastaturtaste. Näheres finden Sie unter „USB-Gerät-Modus (USB DEVICE MODE)“...
-
Seite 30: Referenz
Referenz Störungsbeseitigung Siehe Problem Ursache Abhilfe Seite Kein Ton beim Spielen auf der 1. Der VOLUME-Regler ist auf „MIN“ 1. Verstellen Sie den VOLUME-Regler in Tastatur. gestellt. Richtung „MAX“. 2. An eine PHONES-Buchsen ist ein 2. Ziehen Sie alle Stecker aus den PHONES- Kopfhörer- oder Zwischenstecker Buchsen. -
Seite 31: Technische Daten
Referenz Technische Daten Modell PX-135BK / PX-135WE Tastatur Piano-Tastatur mit 88 Tasten (mit Touch Response) Max. Polyphonie 128 Noten Klangfarben • Layer (außer Bassklangfarben) • Split (Bassklangfarben nur unterer Bereich) Effekte Brillanz (–3 bis 0 bis 3), Nachhall (4 Typen), Chorus (4 Typen), DSP, akustische Resonanz Metronom •... -
Seite 32: Vorsichtsmaßregeln Zur Benutzung
Gebrauch ist durch das Vorsichtsmaßregeln zur Benutzung des Gerätes. Urheberrecht untersagt. ■ Aufstellung • CASIO IST NICHT HAFTBAR FÜR ETWAIGE SCHÄDEN (EINSCHLIESSLICH, ABER NICHT Vermeiden Sie bei der Aufstellung die folgenden Orte. BEGRENZT AUF, SCHÄDEN DURCH • Orte mit direkter Sonnenbestrahlung und hoher... -
Seite 33: Vorsichtsmaßnahmen Zur Handhabung Des Netzadapters
Referenz Vorsichtsmaßnahmen zur Handhabung des Netzadapters Modell: AD-A12150LW 1. Lesen Sie diese Anleitungen. 2. Halten Sie diese Anleitungen zur Hand. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anleitungen. 5. Benutzen Sie das Produkt nicht in Wassernähe. 6. Zum Reinigen nur ein trockenes Tuch verwenden. 7. -
Seite 34: Anhang
Anhang Klangfarbenliste Songliste Klangfarbenname Programmwechsel Bankwahl MSB Songname GRAND PIANO MODERN Nocturne Op. 9-2 GRAND PIANO CLASSIC Fantaisie-Impromptu Op. 66 GRAND PIANO MELLOW Étude Op. 10-3 „Chanson de l’adieu“ GRAND PIANO BRIGHT Étude Op. 10-5 „Black Keys“ GRAND PIANO VARIATION Étude Op. -
Seite 36: Midi Implementation Chart
MIDI Implementation Chart... - Seite 37 Die Recycling-Marke zeigt an, dass die Verpackung den Umweltschutzbestimmungen in Deutschland entspricht. MA1104-A Printed in China PX135-G-1A...
