Steuerzentrale SE100

Anzeige-, Bedien- und Einstellelemente

11

Anzeige-, Bedien- und Einstellelemente

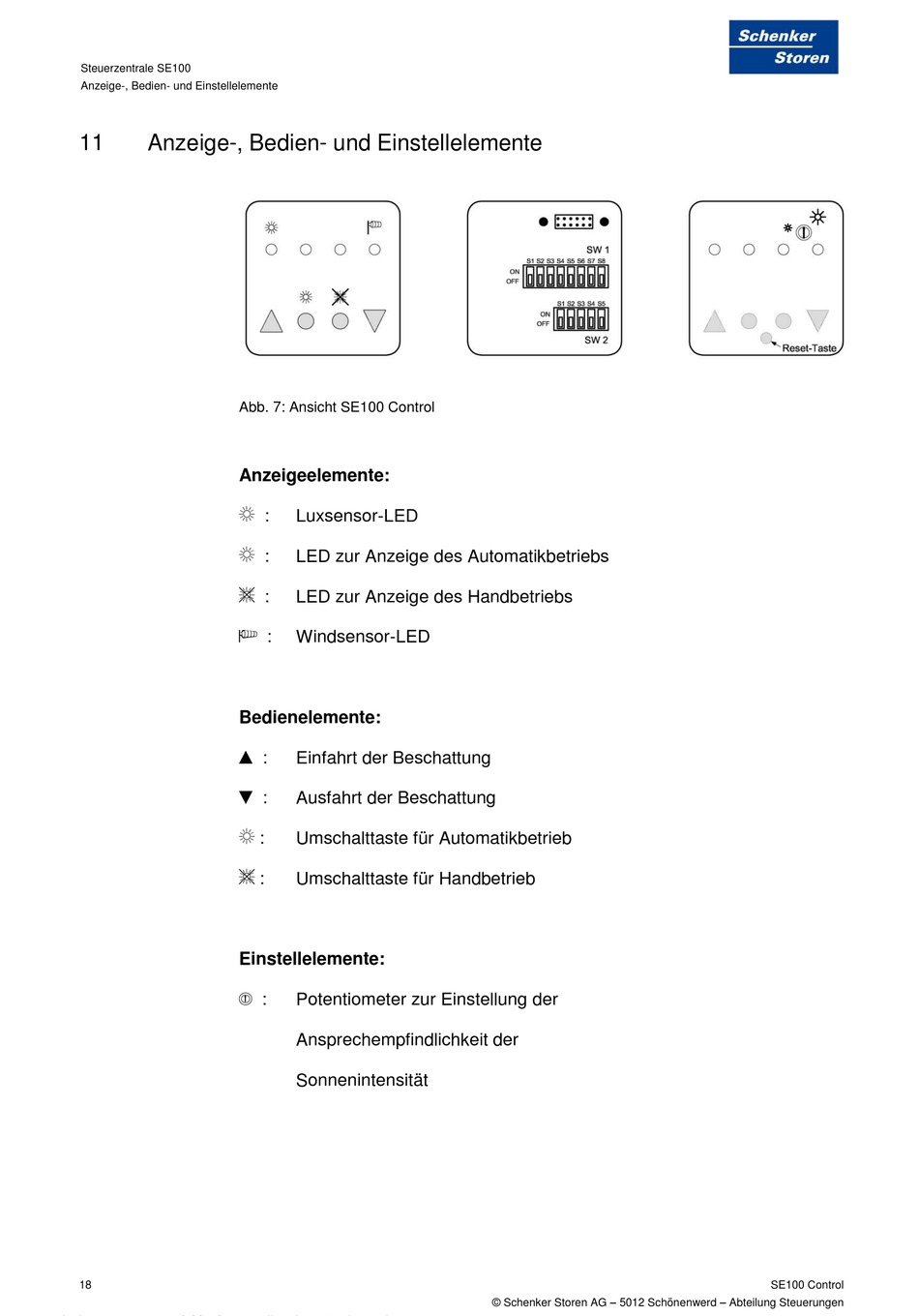

Abb. 7: Ansicht SE100 Control

Anzeigeelemente:
S :
S :
T :
w :
Bedienelemente:
Q :
q :
S :
T :
Einstellelemente:
\ :
18
Luxsensor-LED
LED zur Anzeige des Automatikbetriebs
LED zur Anzeige des Handbetriebs
Windsensor-LED
Einfahrt der Beschattung
Ausfahrt der Beschattung
Umschalttaste für Automatikbetrieb
Umschalttaste für Handbetrieb
Potentiometer zur Einstellung der
Ansprechempfindlichkeit der
Sonnenintensität
