Installation

Es besteht Verletzungsgefahr durch unsachgemässe Installation und
Erstinbetriebnahme.
Unsachgemässe Installation und Erstinbetriebnahme kann zu schweren
Personen- oder Sachschäden führen.
Deshalb:


Hinweise für den Elektrofachbetrieb









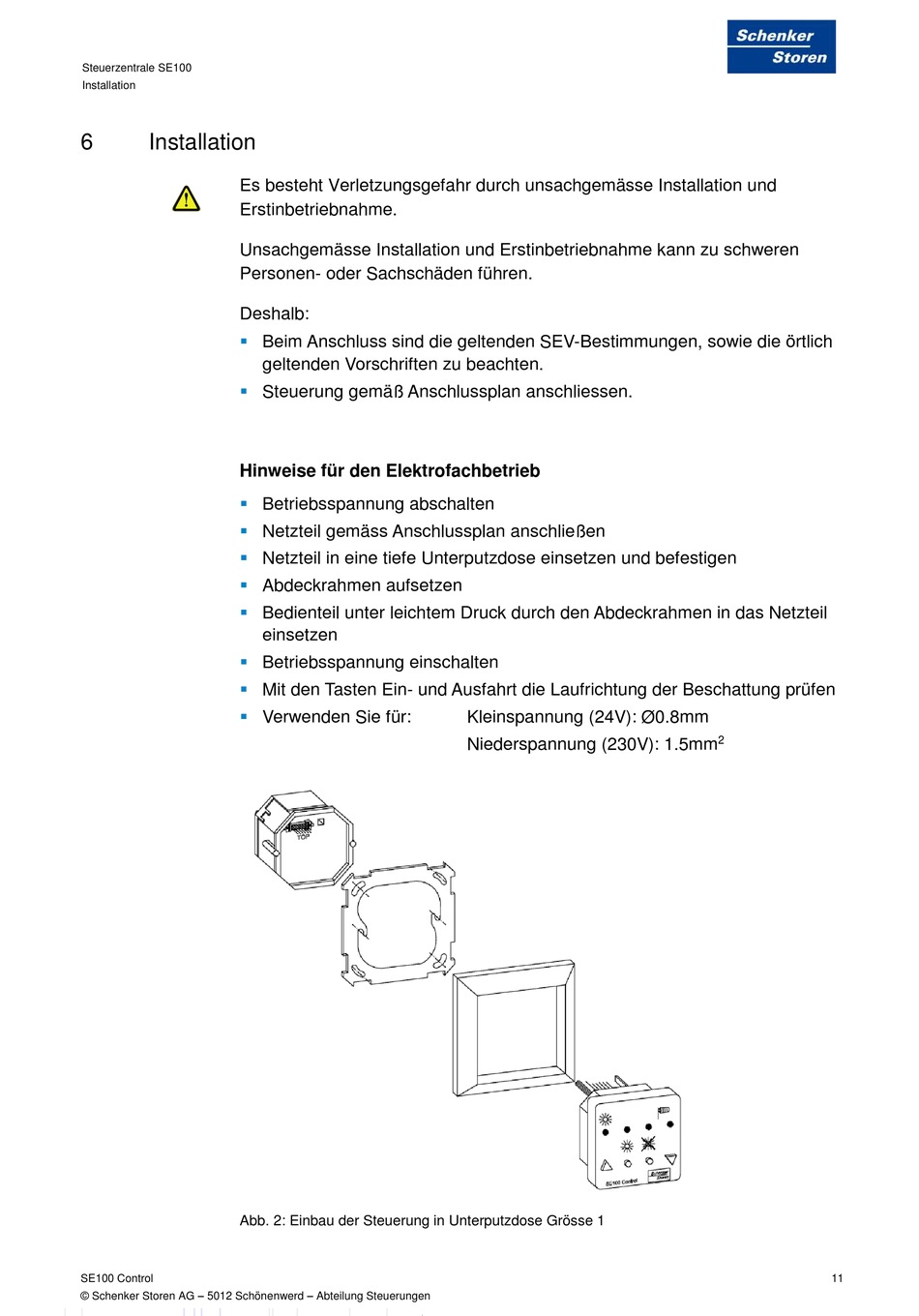

Abb. 2: Einbau der Steuerung in Unterputzdose Grösse 1
SE100 Control
© Schenker Storen AG – 5012 Schönenwerd – Abteilung Steuerungen
Beim Anschluss sind die geltenden SEV-Bestimmungen, sowie die örtlich
geltenden Vorschriften zu beachten.
Steuerung gemäß Anschlussplan anschliessen.
Betriebsspannung abschalten
Netzteil gemäss Anschlussplan anschließen
Netzteil in eine tiefe Unterputzdose einsetzen und befestigen
Abdeckrahmen aufsetzen
Bedienteil unter leichtem Druck durch den Abdeckrahmen in das Netzteil
einsetzen
Betriebsspannung einschalten
Mit den Tasten Ein- und Ausfahrt die Laufrichtung der Beschattung prüfen
Verwenden Sie für: Kleinspannung (24V): Ø0.8mm
Niederspannung (230V): 1.5mm
