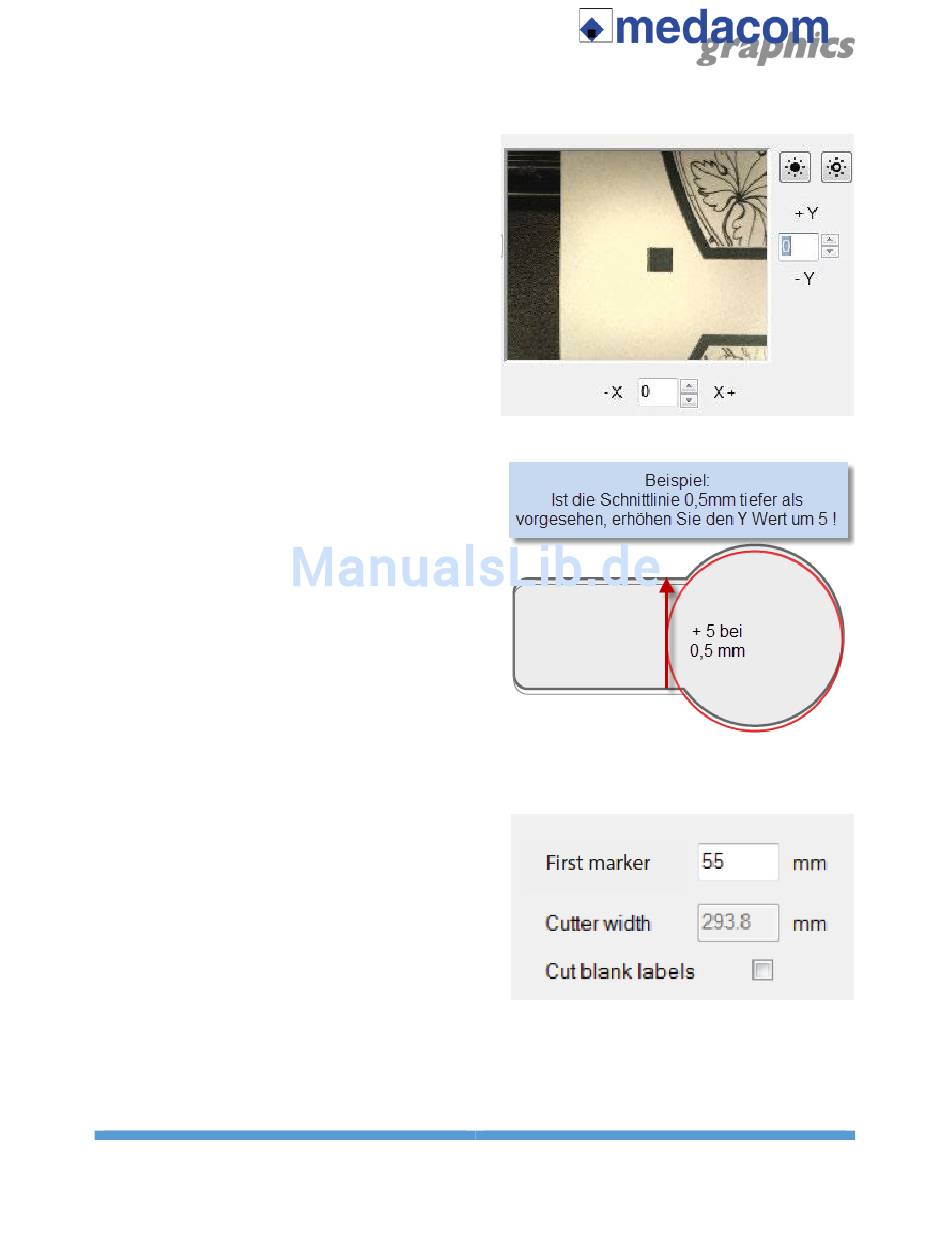

Kalibrierung über X und Y Korrektur:
Über das Einstellungsfeld Y neben der Vorschau
können Sie die vertikale Position der Schnittlinie
einstellen.
Durch die Erhöhung des Y Wertes bewegen Sie
das Schneiden nach oben.
Durch die Verringerung des Y Wertes bewegen
Sie das Schneiden nach unten.
Vergleichsweise ist das Ergebnis beim Einstellen
des X Wertes im X Feld unterhalb der Vorschau.
Über den X Wert wird die horizontale Position
der Schnittlinie festgelegt.
Durch die Erhöhung der X bewegen Sie das
Schneiden nach rechts.
Durch die Verringerung der X bewegen Sie das
Schneiden nach links.
Die Veränderung der Lage wird in zehntel
Millimeter verändert. Wenn Sie die Schaltfläche
Start drücken, werden die Einstellungen als neuer
Nullwert gespeichert. Folgende Einstellungen
resultieren aus diesem Nullwert und addieren
sich auf. Kleine Abweichungen können auch
während des laufenden Betriebs auftreten.
Bitte geben Sie im Feld „First marker" den
Abstand zwischen der ersten Referenzmarke und
dem linken Seitenrand an. Die Maßeinheit ist in
Millimeter.
„Cutting width" – Die Schnittbreite wird vom
Plotter automatisch ausgelesen und gibt die
maximale Schnittbreite in Millimeter an.
„Cut blanks labels" – Diese Auswahl können Sie
wählen, wenn Sie blanko Etiketten oder nicht
bedruckte Vorlagen verarbeiten möchten.
I-MARK BENUTZERHANDBUCH
25
