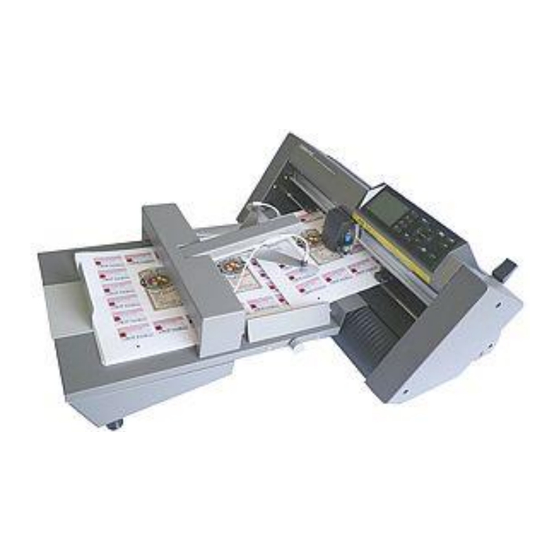

- Seite 1 I-Mark Die digitale Stanze Benutzerhandbuch medacom graphics GmbH Reinhard-Samesreuther-Str. 25 35510 Butzbach Germany Tel: +49 (0)6033-74 8880 Fax +49 (0)6033-4649 www.medacom-graphics.de I-MARK BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitshinweise Seite 3 - 10 Bestandteile und Aufbau des I-Mark Seite 11 - 14 Positionieren der Andruckrollen Seite 15 Vorbereitung der Medien Seite 16 Einlegen der Medien Seite 17 Messer und Messerhalter Seite 18 – 21 Installation der Software I-Mark Seite 22 –... -
Seite 3: Sichere Und Korrekte Nutzung
Bewahren Sie das Handbuch nach dem ersten Lesen an einem geeigneten Platz auf, um es bei Bedarf schnell zur Hand zu haben. Erlauben Sie kleinen Kindern nicht, den I-Mark zu berühren. Im Folgenden werden wichtige Hinweise für einen sicheren Betrieb gegeben. Bitte stellen Sie sicher, dass diese genau befolgt werden. -
Seite 4: Beschreibung Der Sicherheitssymbole
Illustration oder eines Textes innerhalb oder in der Nähe des Symbols beschrieben. Das Symbol weist auf dringende Handlungen hin, die durchgeführt werden müssen. Solche dringenden Handlungen werden anhand einer Illustration oder eines Textes innerhalb oder in der Nähe des Symbols beschrieben. Sicherheitsvorkehrungen: I-MARK BENUTZERHANDBUCH... - Seite 5 I-MARK BENUTZERHANDBUCH...
- Seite 6 I-MARK BENUTZERHANDBUCH...
- Seite 7 I-MARK BENUTZERHANDBUCH...
- Seite 8 Während der Inbetriebnahme des I-Marks sollten Sie folgende Vorsichtsmaßnahmen beachten: Der Werkzeugkopf und das eingelegte Medium können sich während des Schneidvorgangs, unmittelbar danach und bei Einstellen der I-Mark-Funktionen plötzlich bewegen. Halten Sie Ihre Hände, Haare, Kleidung und andere Objekte außerhalb der Reichweite des Werkzeugkopfes, der Andruckrollen und des eingezogenen Mediums, um Körperverletzungen und schlechte...
- Seite 9 Stromanschlüsse: I-MARK BENUTZERHANDBUCH...
-
Seite 10: Frontansicht
Bestandteile und Aufbau des I-Mark Frontansicht: Kontrolltafel: Zum Aufrufen verschiedener I-Mark Funktionen. Andruckrollen: Die Rollen drücken das Medium gegen die Gritrollen. Gritrollen: Metallrollen mit einer feilenähnlichen Oberfläche; bewegen das Medium vorwärts und rückwärts. Werkzeugschlitten: Bewegt den Schneid- oder I-Markstift während des Schneidens oder Plottens über das Medium. - Seite 11 Klingenabnutzung. Schneidnut: Verwenden Sie diese Nut zum Querabschneiden mit dem Medienschneider. Mediensethebel: Dient dem Anheben oder Absenken der Andruckrollen während des Einzugs oder der Ausgabe des Mediums. USB-Schnittstelle: Verbindung des I-Marks mit dem Computer anhand eines USB- Schnittstellenkabels. I-MARK BENUTZERHANDBUCH...
-
Seite 12: Bodenansicht
Das seitliche Gebläse verhindert, dass einzelne Blätter oder Etikettenpapiere zusammenkleben. Demnach wird das obere Blatt durch den Luftzug leicht aufgerichtet. Die Zuführung selbst erfolgt dann über Saugnäpfe und Vakuum. Die Vakuum- und Gebläseleistung lassen sich über die jeweiligen Justierschrauben für die unterschiedlichsten Materialien flexibel einstellen. I-MARK BENUTZERHANDBUCH... -
Seite 13: Rückseite
Rückseite: Metallfach zum Auffangen von Bogenmaterial. Nachdem der Schneide-vorgang beendet ist, gibt der I-Mark die verarbeiteten Bögen in das dafür vorgesehene Ausgabefach frei. I-MARK BENUTZERHANDBUCH... -
Seite 14: Positionieren Der Andruckrollen
Position befinden. Ergänzung: Sollte eine Fehlermeldung erscheinen, nachdem das Medium eingelegt und der Mediensethebel angehoben wurde, bedeutet dies, dass sich die rechte Andruckrolle nicht über der rechten bzw. entsprechenden Gritrolle befindet. Achten Sie daher auf die richtige Positionierung. I-MARK BENUTZERHANDBUCH... -
Seite 15: Vorbereitung Der Medien
Vorbereitung der Medien I-MARK BENUTZERHANDBUCH... -
Seite 16: Einlegen Der Medien
Andruckrolle flexibel im blauen Feld nach beiden Seiten ausgerichtet werden kann. Die linke Andruckrolle belassen Sie dabei in der Mitte der blauen Markierungen. Wenn Papier und Andruckrollen eine symmetrische Stellung aufweisen, kann der Vorgang mit entfernen des Papiers und dem Senken der Andruckrollen abgeschlossen werden. I-MARK BENUTZERHANDBUCH... -
Seite 17: Messer Und Messerhalter
Messer und Messerhalter Bestandteile des Schneidemessers Der I-Mark schneidet Medien mit einer Messerklinge, die in einen Halter eingesetzt wird. Es gibt zwei verschiedene Schneidemesserhalter, um die unterschiedlichen Durchmesser der einzusetzenden Messerklinge aufzunehmen (der 0,9-mm-Halter wird als Standardzubehör mitgeliefert). Vergewissern Sie sich, dass die Klinge in den passenden Halter eingesetzt wird. - Seite 18 Nehmen Sie eine neue Klinge aus ihrer Verpackung. Führen Sie die Klinge in die vorgesehene Öffnung der Halterkappe ein. Drehen Sie nun die Halterkappe mit der neuen Klinge von oben wieder auf den Halter. Ziehen Sie die Kappe durch Drehen im Uhrzeigersinn fest. I-MARK BENUTZERHANDBUCH...
- Seite 19 Papierstaub von der Klinge. Setzen Sie diese nach der Reinigung wieder an ihren Platz zurück. Drehen Sie die Halterkappe, entfernen Sie sie und reinigen Sie dann den Bereich des Klingenaustritts. Befestigen Sie die Halterkappe nach dem Reinigungsvorgang. I-MARK BENUTZERHANDBUCH...
- Seite 20 Einschalten des I-Marks oder wenn das Messer in Bewegung ist. Richtwerte für jeweiligen Medientyp Stärke / Medientyp Klinge Andruck Geschw. (cm/s) Beschl. Grammatur Aufkleber und Etiketten 0,05 – 0,1 mm 10-14 ≤ 30 CB09UB Papier für Faltschachteln 200 g CB09UB 17-20 ≤ 15 I-MARK BENUTZERHANDBUCH...
-
Seite 21: Installation Der Software I-Mark
