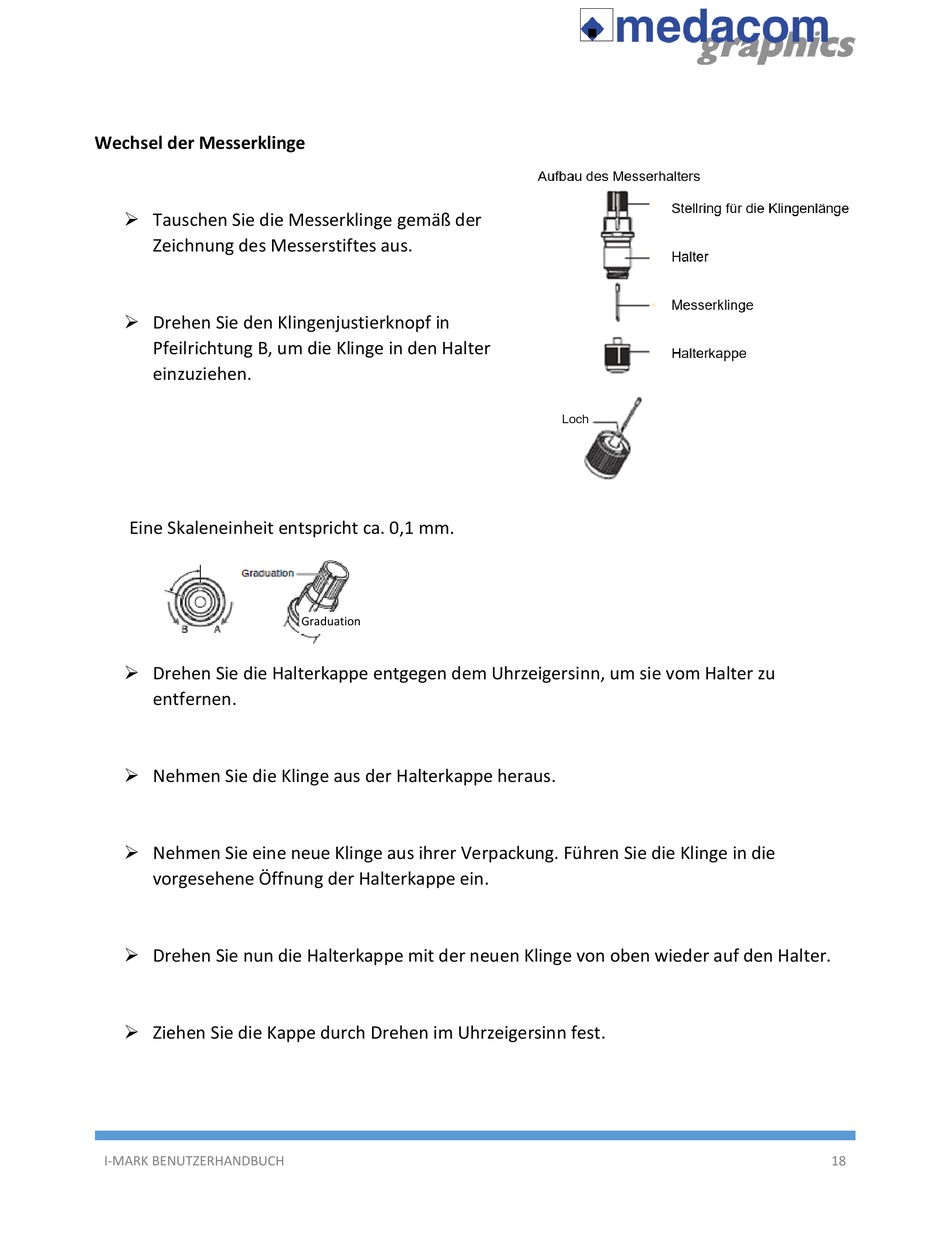

Wechsel der Messerklinge
 Tauschen Sie die Messerklinge gemäß der
Zeichnung des Messerstiftes aus.
 Drehen Sie den Klingenjustierknopf in
Pfeilrichtung B, um die Klinge in den Halter
einzuziehen.
Eine Skaleneinheit entspricht ca. 0,1 mm.
 Drehen Sie die Halterkappe entgegen dem Uhrzeigersinn, um sie vom Halter zu
entfernen.
 Nehmen Sie die Klinge aus der Halterkappe heraus.
 Nehmen Sie eine neue Klinge aus ihrer Verpackung. Führen Sie die Klinge in die
vorgesehene Öffnung der Halterkappe ein.
 Drehen Sie nun die Halterkappe mit der neuen Klinge von oben wieder auf den Halter.
 Ziehen Sie die Kappe durch Drehen im Uhrzeigersinn fest.
