7
Einstellen des Antriebssystems
7.1
Funktionsanzeige
Die LEDs befinden sich auf der Steuerplatine und können durch den transparenten
Deckel beobachtet werden (siehe Bild 2, Kap 7.2).
Der perma STAR CONTROL IMPULSE ist mit einer roten und einer grünen LED
ausgestattet. Diese LEDs signalisieren dem Betreiber folgende Betriebszustände
bzw. Störungen.
LED
grün
rot
rot
grün und rot

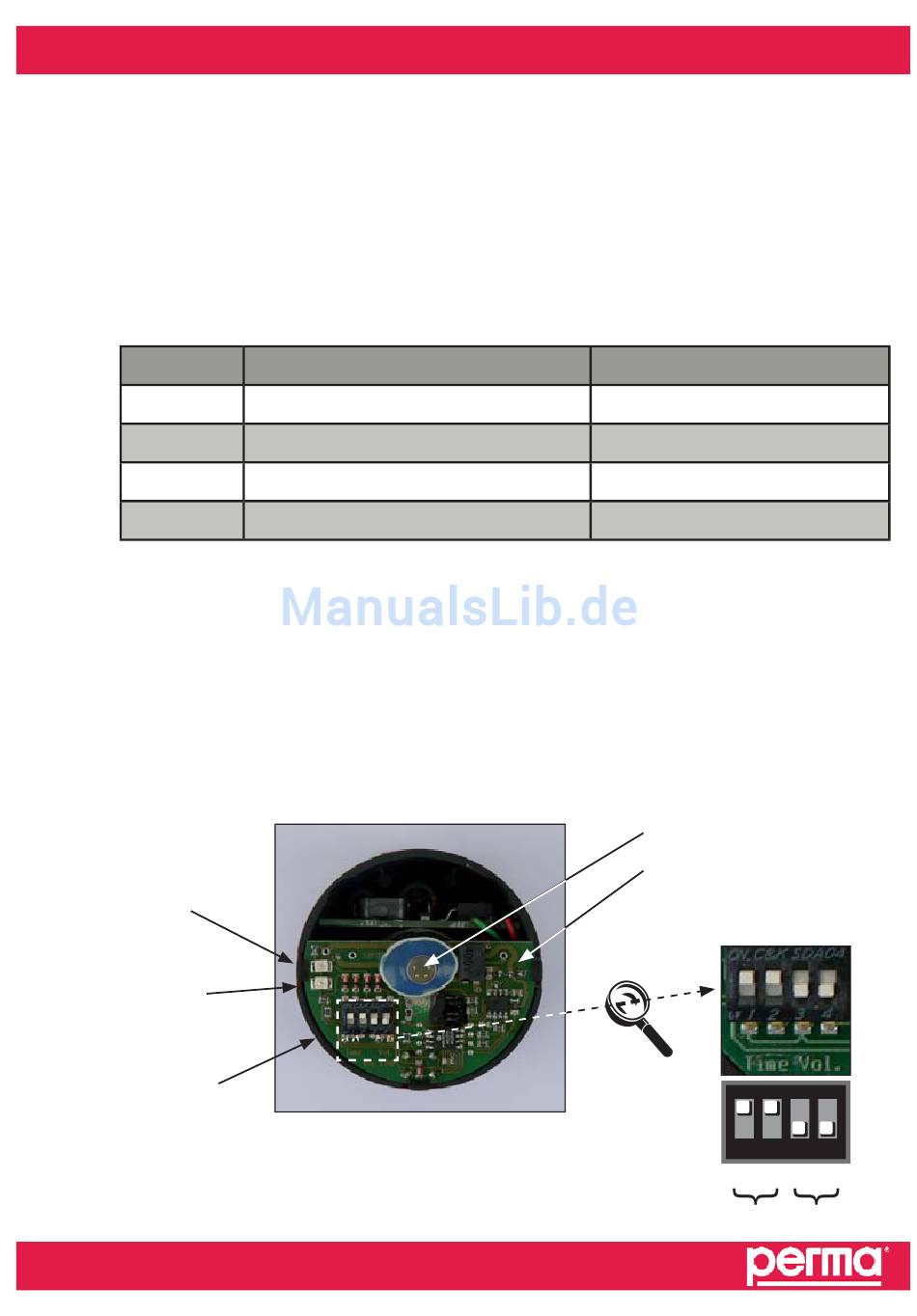

7.2
Einstellungsmöglichkeiten auf der Steuerplatine
Auf der Steuerplatine befindet sich ein 4fach-Codierschalter.
Die Schalter 1+2 mit der Bezeichnung "TIME" sind zum Einstellen der Spende-
menge und die Schalter 3+4 mit der Bezeichnung "VOL" sind zum Einstellen der
Größe der LC Einheit.
Sie können die Schalter mit Hilfe eines kleinen Schraubendrehers oder mit den
Fingern verstellen bzw. einstellen.
LED rot
LED grün
4fach-
Codierschalter
- 13 -
Signal
Dauersignal
Dauersignal <30 Sek. mit Motorlauf
Dauersignal >30 Sek.
Dauersignal
perma STAR CONTROL IMPULSE
Betriebszustand
"OK System arbeitet"
Spendevorgang
Fehler / Störung
LC Einheit leer, bitte wechseln
Steckeranschluss
Platine
4fach-Codierschalter
mit Schalter 1-4
Bild 2
1 2
3 4
Time
Vol.
TIME
VOL
