3.2.4
Funktionsweise
Jeweils durch Anlegen einer externen Spannung gibt der Schmierstoffgeber eine
einmalige, einstellbare Spendemenge (Impuls) ab.
Die Kolbenbewegung sorgt für die präzise Abgabe von Öl oder Fett an die Schmier-
stelle. Der Schmierstoff wird durch eine angetriebene Spindel im Kolben aus der
LC Einheit gefördert. Dadurch bewegt sich der Kolben und baut je nach Gegendruck
in der LC Einheit einen Druck von 5 bar auf. Die automatische Druckbegrenzung
schaltet das System über 5 bar nach mehrmaligem Anlauf ab.
Durch die Schalter 3 und 4 (Bezeichnung "VOL") des 4fach-Codierschalters können
Sie an der Elektronikeinheit die Größe der LC Einheit einstellen. An den Schaltern
1 und 2 (Bezeichnung "TIME") können Sie die Spendemenge je Impuls einstellen
(siehe Kap. 7.3).

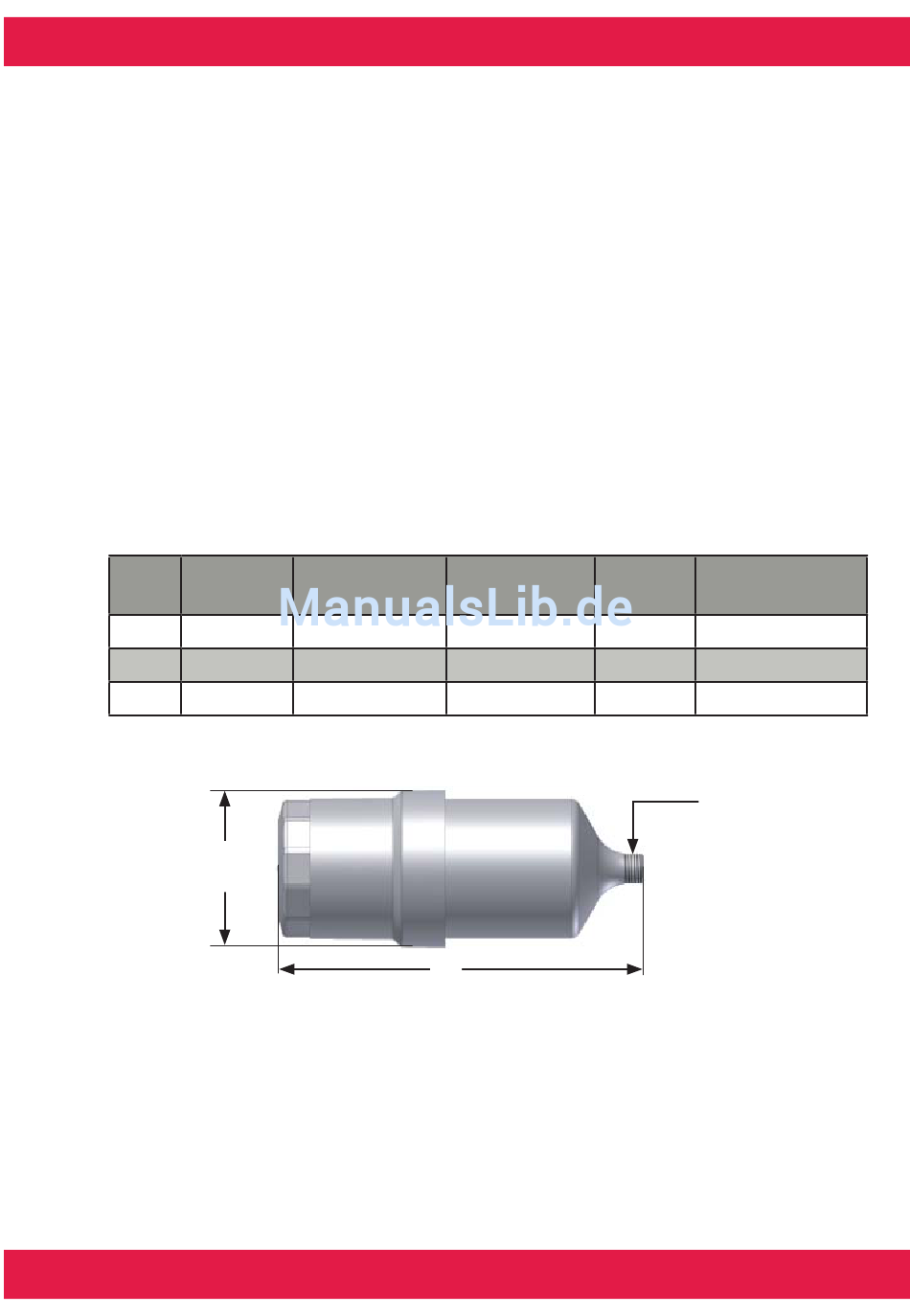

3.3
Gewichte und Maße
Type
S60
M120
L250
Die Welt der automatischen Schmierung
Volumen
Durchmesser
3
[cm
]
D [mm]
60
71
120
71
250
71
Antrieb
D
Gesamtlänge
Gewicht
L [mm]
leer [kg]
142
165
215
LC Einheit
L
Gewicht gefüllt
mit SF01 [kg]
0,344
≈ 0,400
0,358
≈ 0,470
0,399
≈ 0,632
R 1/4
