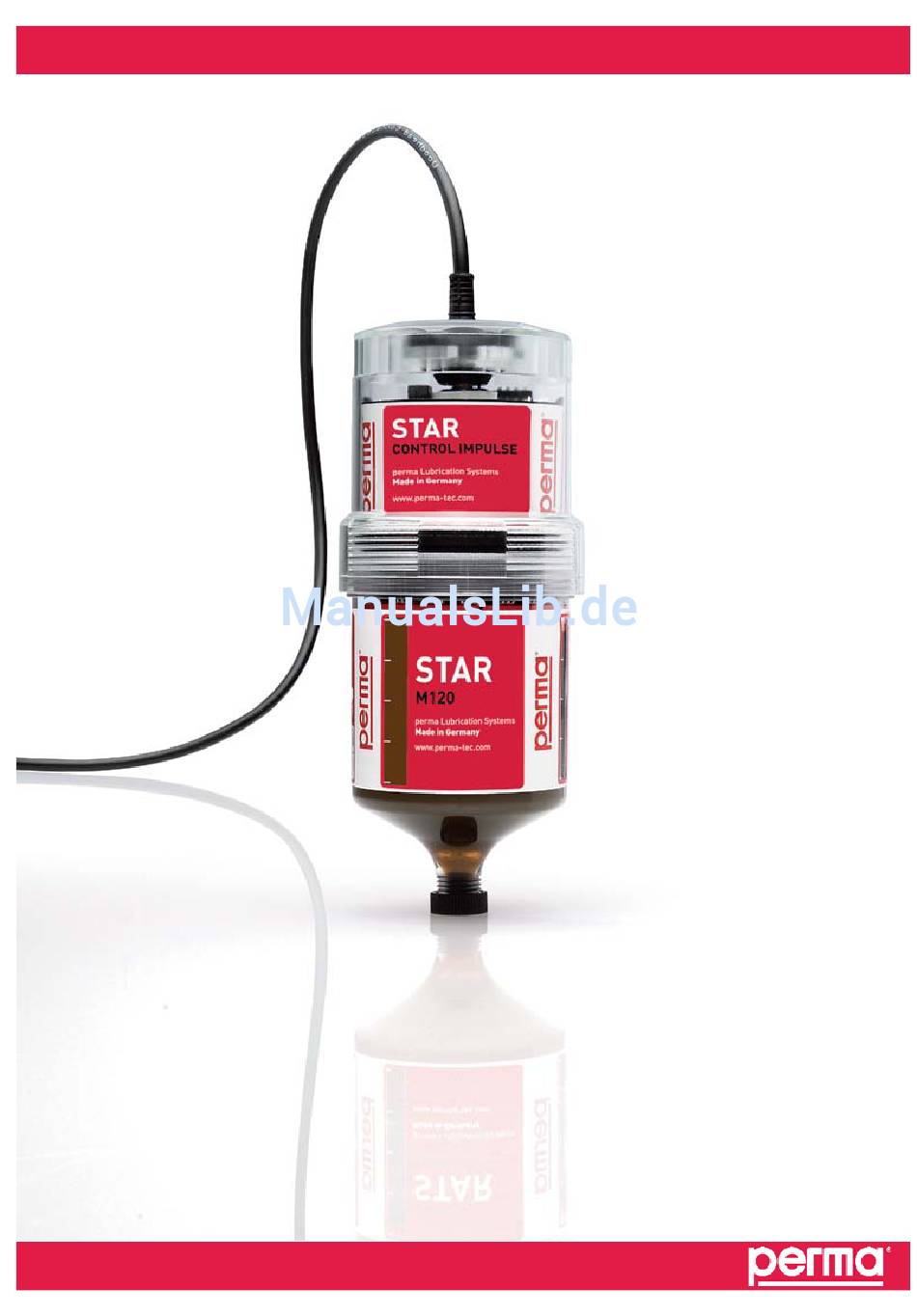

- Seite 1 GmbH & Co. KG perma STAR CONTROL IMPULSE Originalbetriebsanleitung perma STAR CONTROL IMPULSE Die Welt der automatischen Schmierung...
- Seite 2 STAR CONTROL IMPULSE mit den Größen S60, M120 und L250. © 2006 perma-tec GmbH & Co. KG Ohne besondere Genehmigung von perma-tec GmbH & Co. KG darf kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden. Wir haben alle Angaben dieser Dokumentation mit größter Sorgfalt zusammengestellt.
-
Seite 3: Inhaltsverzeichnis
Rechtliche Bestimmungen 1.4.1 Haftung 1.4.2 Gewährleistung Sicherheitshinweise Für die Sicherheit verantwortliche Personen Allgemeine Sicherheitshinweise Sicherheitshinweise für den perma STAR CONTROL IMPULSE 2.3.1 Sicherheitshinweise bei Montage und Wartung 2.3.2 Sicherheitshinweise beim Umgang mit der LC Einheit Technische Daten Datenblatt: Spannungsversorgung 3.1.1 Kabelaufbau 3.1.2... - Seite 4 Einstellen der Spendemenge 7.2.2 Einstellen des Volumens der LC Einheit Spendetabelle 7.3.1 Änderung der Spendemenge nach Inbetriebnahme / Reset-Funktion Fehlersuche und Störungsbeseitigung Entsorgung Zubehör für den perma STAR CONTROL IMPULSE 10.1 Zubehör 10.2 Ersatzteile Service SPS-Programmiervorschläge 12.1 SPS - Programmiervorschlag mit einem Ausgangssignal 12.2...
-
Seite 5: Vorwort Und Allgemeines
Verwendete Begriffe ♦ Schmierstoffgeber Für den “Schmierstoffgeber” wird im folgenden Text der Begriff seines Marken- namens perma STAR CONTROL IMPULSE oder der Begriff Schmierstoffgeber verwendet. ♦ Lubrication Canister Für “Lubrication Canister” wird im folgenden Text der Begriff LC Einheit ver- wendet. -
Seite 6: Lieferumfang
GmbH & Co. KG Lieferumfang ♦ Der perma STAR CONTROL IMPULSE ist individuell nach Kundenwunsch, in der Zusammensetzung der Öle und Fette und in der Größe bzw. der Füllmenge der LC Einheit zusammengestellt. ♦ Überprüfen Sie sofort nach Erhalt der Lieferung, ob diese mit Ihrer Bestellung übereinstimmt. -
Seite 7: Rechtliche Bestimmungen
Zeitpunkt der Drucklegung auf dem neusten Stand. Aus den An- gaben, Abbildungen und Beschreibungen können keine Ansprüche auf bereits gelieferte Schmierstoffgeber geltend gemacht werden. ♦ Die perma-tec GmbH & Co. KG übernimmt keine Haftung für Schäden und Be- triebsstörungen, die entstehen durch: sachwidrige Verwendung;... -
Seite 8: Sicherheitshinweise
Allgemeine Sicherheitshinweise ♦ Mit diesen Sicherheitshinweisen wird kein Anspruch auf Vollständigkeit erhoben. Bei Fragen und Problemen sprechen Sie bitte den perma-tec Kundendienst an. ♦ Der Schmierstoffgeber entspricht zum Zeitpunkt der Auslieferung dem Stand der Technik und gilt grundsätzlich als betriebssicher. -
Seite 9: Sicherheitshinweise Für Den Perma Star Control Impulse
Öl und Fett nicht ins Erdreich oder die Kanalisation gelangen lassen! ♦ Sicherheitsdatenblätter der Öle und Fette beachten! Die Datenblätter der von perma-tec gelieferten Schmierstoffe können von der Web Page (www.perma-tec.com) oder direkt von perma-tec bezogen werden. ♦ Öl und Fett auf Verkehrswegen führt zu erhöhter Rutschgefahr, deshalb sofort den Boden mit entsprechenden Mitteln reinigen! ♦... -
Seite 10: Technische Daten
GmbH & Co. KG Technische Daten Datenblatt: Spannungsversorgung 3.1.1 Kabelaufbau Leiterquerschnitt: 4 x 0,25 mm Litzenaufbau: Cu-Litze 32 x Ø 0,1 mm blk Isolation: PVC Ø 1,3 + 0,05, Wandstärke ca. 0,32 mm Material Kabel Außenmantel: PUR / schwarz 3.1.2... -
Seite 11: Aufbau

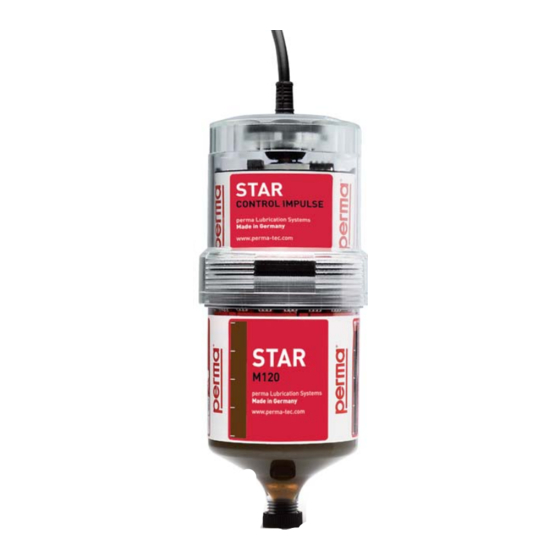

STAR CONTROL IMPULSE 3.2.2 Aufbau ♦ Schmierstoffgeber werden auf Kundenwunsch in ihrer Größe und mit der vom Betreiber gewünschten Füllung mit Öl und Fett ausgeliefert. Sie bestehen aus (siehe Bild 1): a. Verschlussstopfen b. LC Einheit (Lubrication Canister), lieferbar mit dem vom Betreiber gewünschten Schmierstoff und in drei verschiedenen Größen (Einschraubgewinde R1/4). -
Seite 12: Funktionsweise
GmbH & Co. KG 3.2.4 Funktionsweise Jeweils durch Anlegen einer externen Spannung gibt der Schmierstoffgeber eine einmalige, einstellbare Spendemenge (Impuls) ab. Die Kolbenbewegung sorgt für die präzise Abgabe von Öl oder Fett an die Schmier- stelle. Der Schmierstoff wird durch eine angetriebene Spindel im Kolben aus der LC Einheit gefördert. -
Seite 13: Einsatzbedingungen
STAR CONTROL IMPULSE Einsatzbedingungen 3.4.1 Temperaturen ♦ Einsatzbereich: -10 °C bis +50 °C ♦ In diesem Temperaturbereich wird ein gleichmäßiges Spendeverhalten und ein Druckaufbau bis zu max. 5 bar gewährleistet. ♦ Bei Temperaturen über +50 °C und unter -10 °C kann die Funktionsweise nicht mehr gewährleistet werden. -
Seite 14: Inbetriebnahme Und Betrieb
Dazu kann Ihnen perma-tec eine 400 g Schmierstoffkartusche für Fettpressen mit dem entsprechenden Schmierstoff liefern (siehe Kap 10.1). ♦ Beim Einbau des perma STAR CONTROL IMPULSE sollte eine STAR Stütz- konsole (G1/4a x G1/4i) von perma-tec verwendet werden. ♦ Beim waagerechten Einbau sollte der Clip zum Fixieren des Schmierstoffgebers verwendet werden. -
Seite 15: Während Des Betriebes
(“TIME” und “VOL”) des 4fach-Codierschalters nach Ihren Berechnungen ein (sie- he Kap. 7.3). Schließen Sie den Deckel, entfernen den Verschlussstopfen von der LC Einheit und schrauben Sie den perma STAR CONTROL IMPULSE handfest in die Schmierstelle ein. Schrauben Sie den Schmierstoffgeber niemals ein zweites Mal ein, da sich dadurch die Selbstabdichtung des Gewindes verschlechtert. -
Seite 16: Wechsel Der Lc Einheit
Da das Antriebssystem und die Steuerplatine vor Feuchtigkeit geschützt werden müssen, darf der Wechsel nur im Trockenen vorgenommen werden! Vorgehensweise beim Wechseln der LC Einheit a. Ziehen Sie den Stecker vom perma STAR CONTROL IMPULSE ab. b. Schmierstoffgeber komplett aus der Schmierstelle ausdrehen. c. Deckel des Antriebssystems abschrauben. -
Seite 17: Einstellen Des Antriebssystems
Die LEDs befinden sich auf der Steuerplatine und können durch den transparenten Deckel beobachtet werden (siehe Bild 2, Kap 7.2). Der perma STAR CONTROL IMPULSE ist mit einer roten und einer grünen LED ausgestattet. Diese LEDs signalisieren dem Betreiber folgende Betriebszustände bzw. -
Seite 18: Einstellen Der Spendemenge
GmbH & Co. KG 7.2.1 Einstellen der Spendemenge Durch die Schalter 1+2 “TIME” des 4fach-Codierschalters auf der Steuerplatine des Antriebssystems muss die Spendemenge je Impuls eingestellt werden. Stimmt die Stellung der Schalters 1+2 “TIME” des 4fach-Codierschalters nicht mit der gewünschten Spendemenge (siehe Kap. 7.3) überein, führt dies zur Über- oder Unterschmierung (siehe Kap. -
Seite 19: Spendetabelle
Schalter 1+2 “TIME” des 4fach- Codierschalters Sobald Spannung (15 - 25 V DC , max. 30 V DC) ansteht, spendet der perma STAR CONTROL IMPULSE die eingestellte Spendemenge einmal. Die Spannung muss mindestens so lange anliegen, bis der Spendevorgang (max. 2 Minuten) beendet ist. -
Seite 20: Änderung Der Spendemenge Nach Inbetriebnahme / Reset-Funktion
GmbH & Co. KG 7.3.1 Änderung der Spendemenge nach Inbetriebnahme / Reset-Funktion Mit der Reset-Funktion wird der Schmierstoffgeber in den Grundzustand versetzt, indem intern gespeicherte Parameter zurückgesetzt werden. a. Ziehen Sie den Stecker vom Gerät. b. Schrauben Sie den Spender aus der Schmierstelle. -
Seite 21: Fehlersuche Und Störungsbeseitigung
Fehlersuche und Störungsbeseitigung Wenn beim Betrieb der Schmierstoffgeber Störungen auftreten, überprüfen Sie bitte mögliche Fehlerursachen anhand der folgenden Tabelle. Sollte ein Fehler auftreten, der nicht in der Tabelle aufgeführt ist, wenden Sie sich bitte an den perma-tec Kun- dendienst. Fehler Mögliche Ursache... -
Seite 22: Entsorgung
GmbH & Co. KG Entsorgung Tragen Sie zum Umweltschutz bei, indem Sie wertvolle Rohstoffe der Wiederver- wertung zuführen und somit Ressourcen schonen. Im übrigen verweisen wir auf die jeweiligen Entsorgungsrichtlinien der Länder. Was ist zu entsorgen? Material Wie ist es zu entsorgen? -
Seite 23: Zubehör Für Den Perma Star Control Impulse
L250 (250 cm³) ♦ Antriebssystem ♦ Deckel für Antriebssystem (Art. Nr. 72 102 002) Service Der Betreiber hat die Möglichkeit, den entleerten perma STAR CONTROL IMPULSE an perma-tec zurückzusenden, damit wir für Sie: ♦ die Altteile umweltgerecht entsorgen. oder: ♦... -
Seite 24: Sps-Programmiervorschläge
GmbH & Co. KG Die Welt der automatischen Schmierung - 20 -... -
Seite 25: Sps - Programmiervorschlag Mit Zwei Ausgangssignalen
STAR CONTROL IMPULSE - 21 -... -
Seite 26: Sps - Programmiervorschlag Mit Drei Ausgangssignalen
GmbH & Co. KG Die Welt der automatischen Schmierung - 22 -... -
Seite 27: Eg - Konformitätserklärung
STAR CONTROL IMPULSE EG – Konformitätserklärung im Sinne der Maschinenrichtlinie 2006/42/EG Hersteller: perma-tec GmbH & Co. KG Hammelburger Straße 21 97717 Euerdorf Deutschland In der Gemeinschaft ansässige Person, die bevollmächtigt ist, die relevanten technischen Unterlagen zusammenzustellen: Eisenbacher Egon (siehe Herstelleranschrift) - Seite 28 GmbH & Co. KG perma STAR CONTROL IMPULSE perma-tec GmbH & Co. KG Hammelburger Str. 21 97717 EUERDORF DEUTSCHLAND Tel: +49 (0) 9704 609-0 Fax: +49 (0) 9704 609-50 E-Mail: info@perma-tec.com Homepage: www.perma-tec.com Die Welt der automatischen Schmierung 2010/01/04...
