GHM-Messtechnik GmbH • Standort Martens
Kiebitzhörn 18 • D-22885 Barsbüttel / Germany
+49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288
info@martens-elektronik.de • www.ghm-messtechnik.de

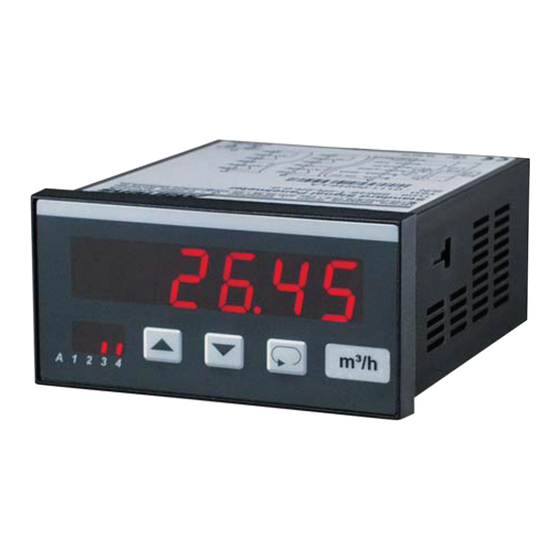

Durchfluss-Messgerät DF 9648
Durchflussmessung mit impulsgebenden Sensoren
Merkmale
LED-Display 14,2 mm rot
M M M M
Messbereich programmierbar
M M M M
im Bereich -99999 ... 99999 Digit
0 ... 3 Dezimalstellen programmierbar
M M M M
2 Totalisatoren programmierbar im
M M M M
Zählbereich -99999 ... 999999 Digit
2. zusätzlicher Messeingang
M M M M
Impuls-Ausgang für externe Auswertung (optional)
M M M M
Max. 4 Alarmausgänge,
M M M M
Relaiswechsler oder Transistor
Galvanisch getrennter Analogausgang,
M M M M
0/4 ... 20 mA und 0/2 ... 10 V DC
Schutzart Front IP65
M M M M
Allgemeines
Das Durchfluss-Messgerät DF9648 wird u.a. in der Lebensmitteltechnik, Chemie, im Pharmabereich und in der
Wassertechnik eingesetzt. In Verbindung mit impulsgebenden Durchfluss-Sensoren wird die aktuelle Durch-
flussmenge gemessen und angezeigt. Zusätzlich kann das Gerät eine Gesamtmenge erfassen (Totalisator). In
Verbindung mit den Alarmausgängen ist somit auch eine Mengendosierung möglich.
Kurzinfo
Programmierung
Die Programmierung erfolgt über die frontseitige Folientastatur.
Messwert
Der Messwert wird über ein Zeitintervall (Refreshzeit) von 0,1...10 s als Mittelwert gebil-
det. Dieses bestimmt auch die minimale Eingangsfrequenz, da für die Auswertung inner-
halb eines Zeitintervalls mindestens 2 positive Impulsflanken benötigt werden
Totalisatoren
Die Totalisatoren können manuell oder durch ein externes Signal zurückgesetzt werden.
Der Tagestotalisator wird automatisch beim Abschalten des Gerätes zurückgesetzt. Der
Gesamttotalisator ist nullspannungssicher.
Alarmausgänge
Das Schaltverhalten der Ausgänge ist als min- oder max-Funktion wählbar. Ansprech- und
Rückfallverzögerung im Bereich 1 s bis 9 h programmierbar.
Analogausgang
Proportional zum Anzeigewert wird ein galvanisch getrenntes Analogsignal
0 ... 20 mA/0 ... 10 V DC bzw. 4 ... 20 mA/2 ... 10 V DC ausgegeben. Anfangs- und End-
wert sind über den gewünschten Bereich programmierbar. Die Umschaltung von Strom-
auf Spannungsausgang erfolgt bürdenabhängig.
Impulsausgang
Ermöglicht extern die Aufsummierung von Durchflussmengen
DIN 96x48 mm
- 1 -
Werbung
Verwandte Anleitungen für GHM-Martens DF9648
Inhaltszusammenfassung für GHM-Martens DF9648
- Seite 1 M M M M Allgemeines Das Durchfluss-Messgerät DF9648 wird u.a. in der Lebensmitteltechnik, Chemie, im Pharmabereich und in der Wassertechnik eingesetzt. In Verbindung mit impulsgebenden Durchfluss-Sensoren wird die aktuelle Durch- flussmenge gemessen und angezeigt. Zusätzlich kann das Gerät eine Gesamtmenge erfassen (Totalisator). In Verbindung mit den Alarmausgängen ist somit auch eine Mengendosierung möglich.
-
Seite 2: Technische Daten
GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Technische Daten Hilfsenergie Hilfsspannung : 230 V AC ±10 %; 115 V AC ±10 %; 24 V AC ±10 % oder 24 V DC ±15 % Leistungsaufnahme : max. - Seite 3 Anschlussbilder Anschlussleiste A Sensor mit Sensor mit Namur Sensor mit Schaltkontakt Transistorausgang Push-Pull Ausgang Sensor AC Ausgang (Spule) Eingang A Eingang B GND (Schirm) Reset Gesamttotalisator Reset Tagestotalisator 24/8V* max. 50mA *Sensor Speisung Anschlussleiste B (je nach Ausführung) 2 Alarmausgänge Relais Transistor Anschlussleiste C (je nach Ausführung)
-
Seite 4: Bedien- Und Anzeigeelemente
GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Bedien- und Anzeigeelemente Feld für zusätzliche Beschriftung Messwert Parameteranzeige bzw. aktivierte Alarmausgänge Einheiten Feld Parametertaste Einstelltaste abwärts Einstelltaste aufwärts Beschreibung Die Bedienung des Panelmeters erfolgt in 2 Ebenen. -
Seite 5: Hinweis Zur Darstellung
Hinweis zur Darstellung Parameter erscheint nur bei entsprechender Konfiguration Parameter erscheint nur bei entsprechender Geräteausführung Hinweis: Es werden beim Konfigurieren immer nur die Parameter angezeigt, die nicht durch andere Para- metereinstellungen ausgeschlossen wurden und innerhalb der Geräteausführung verfügbar sind. Werksseitig vorbelegte Einstellungen sind bei den Konfigurationsparametern in der Anzeige dar- gestellt. - Seite 6 GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Konfiguration Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Konfigurationsebene betätigen Messprinzip (Sensor) Eingang A und B ...
- Seite 7 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) K-Faktor des Durchfluss-Sensors Eingang B, in Impulsen/Liter. Bei einer anderen Einheit muss der Wert umgerechnet werden. Änderung des Wertes im Bereich Digit ...
- Seite 8 GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Maßeinheit für Totalisatoren : Liter/Zeiteinheit ...
- Seite 9 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Zuordnung der Alarmfunktion A1 Durchfluss Tagestotalisator Gesamttotalisator Auswahl mit den Tasten Schaltverhalten für Alarmausgang A1 ...
- Seite 10 GHM-Messtechnik GmbH • Standort Martens Kiebitzhörn 18 • D-22885 Barsbüttel / Germany +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Schaltverhalten für Alarmausgang A2 : (min) Dauerkontakt: ein-aus ...
- Seite 11 Taste Anzeige Beschreibung (eingetragene Werte sind Werkseinstellungen) Konfiguration des Analogausganges mA (0 - 10 V DC) mA (2 - 10 V DC). Die Umschaltung von Strom- auf Spannungsausgang erfolgt bürdenabhängig (≤...
- Seite 12 +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 +49-(0)40-670 73-0 • Fax +49-(0)40-670 73-288 info@martens-elektronik.de • www.ghm-messtechnik.de info@martens-elektronik.de • www.ghm-messtechnik.de Bestellschlüssel DF9648 - 1. Anschlussleiste A Eingang für Sensoren mit AC-Signal (Spule), Impulssignal (Namur, NPN, PNP, Push-Pull) oder Schaltkontakt wie 1, jedoch zusätzlicher Messeingang für Addition / Subtraktion...
