Hauptplatine MS-7293

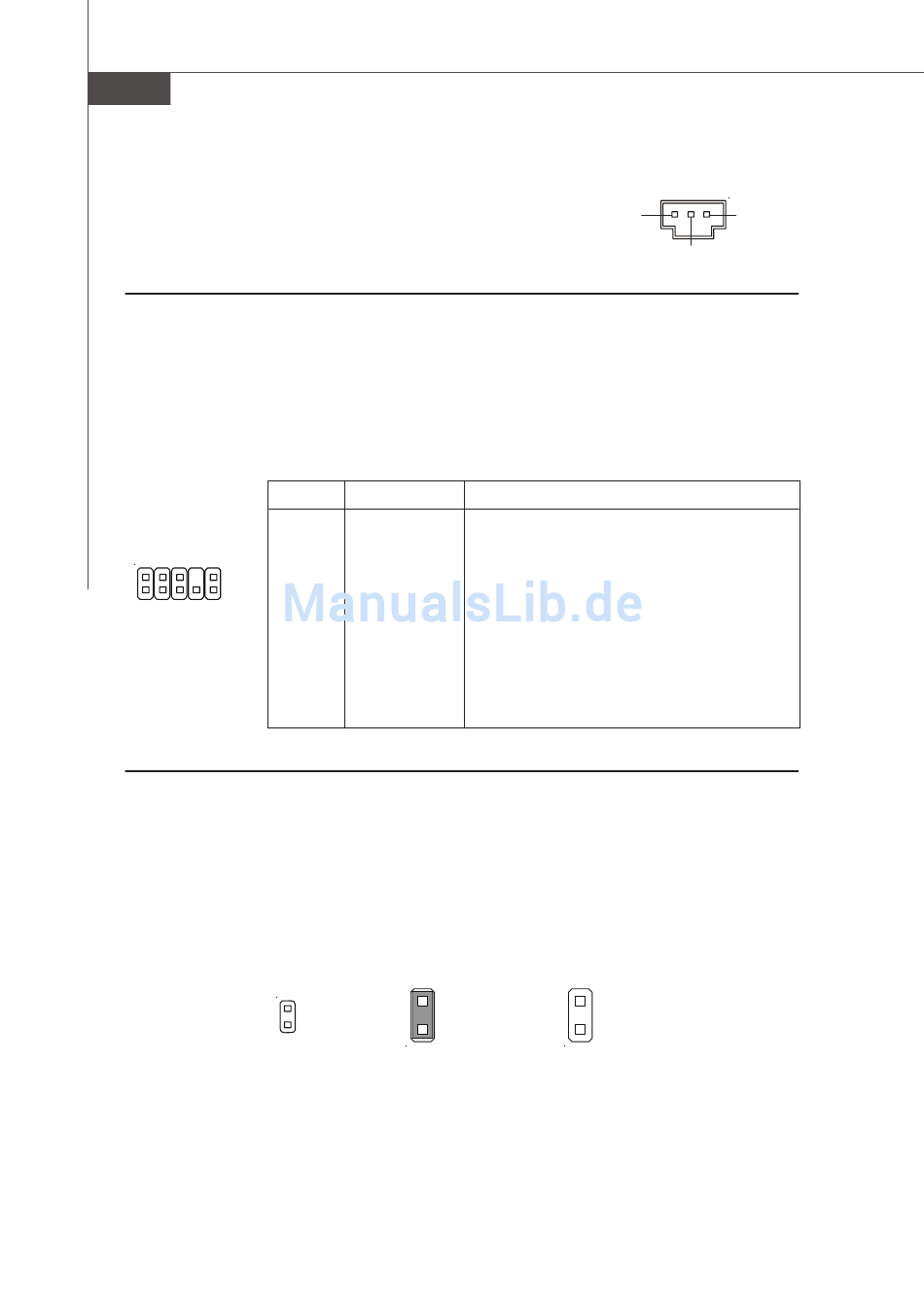

SPDIF-Out-Anschluss: SPDOUT1 (optional)

An diesen Anschluss wird die SPDIF-Schnittstelle (Sony
& Philips Digital Interconnect Format) für digitale Audio-
übertragung angeschlossen.

Audio-Frontanschluss: JAUD1

Der Audio-Frontanschluss JAUD1 ermöglicht den Anschluss an der Vorderseite und
ist kompatibel mit der Spezifikation Intel
KONTAKT
1
2
JAUD1
3
2 10
4
1 9
5
6
7
8
9
10

BIOS Flash-Schreibschutz: JWP1

Mit diesem Jumper wird das BIOS Flash aktiviert/deaktiviert. Vor einer Aktualisierung
des BIOS-Codes muss der Jumper entfernt werden. Im Normalbetrieb ist es zum Schutz
des BIOS-Systems vor einem Virus ratsam, das BIOS Flash durch das Einsetzen des
JWP1-Jumpers zu deaktivieren.
JWP1
2-14
Front Panel I/O Connectivity Design Guide.
®
Kontaktdefinition für JAUD1
SIGNAL BESCHREIBUNG
AUD_MIC Eingangssignal vom Mikrofon-Frontanschluss
AUD_GND Erdung für analoge Audioschaltungen
AUD_MIC_BIAS Stromversorgung für Mikrofon
AUD_VCC Gefilterte +5 Volt für analoge Audioschaltungen
AUD_FPOUT_R Audiosignal für rechten Kanal am Frontanschluss
AUD_RET_R Eingangssignal für rechten Kanal vom Frontanschluss
HP_ON Reserviert für zukünftige Anwendungen zur Steuerung
eines Kopfhörerverstärkers
KEY Kein Kontakt
AUD_FPOUT_L Audiosignal für linken Kanal am Frontanschluss
AUD_RET_L Eingangssignal für linken Kanal vom Frontanschluss
Deaktivierung des Aktivierung des BIOS
BIOS Flash Flash
SPDOUT1
GND VCC
SPDIF
