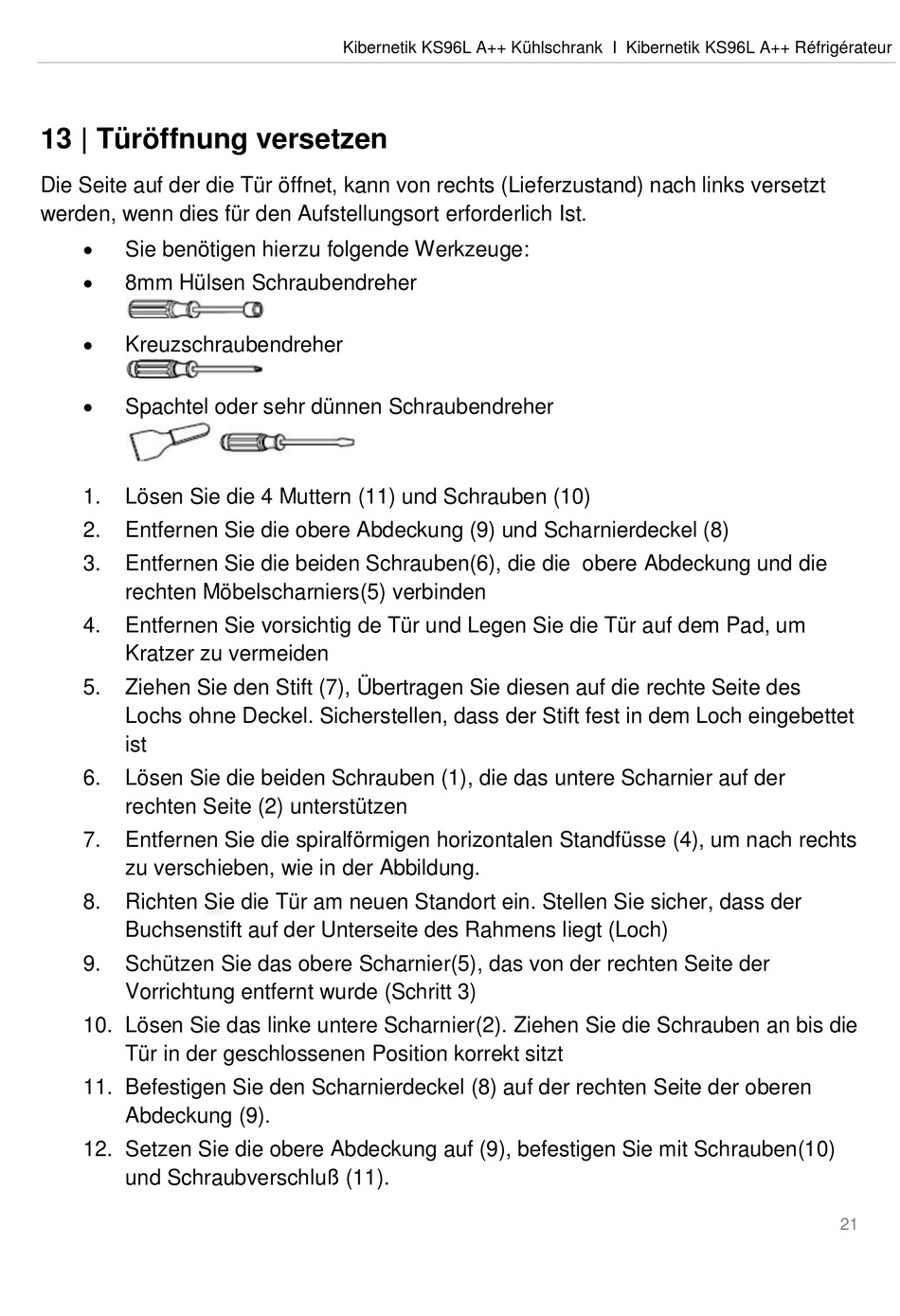

13 | Türöffnung versetzen
Die Seite auf der die Tür öffnet, kann von rechts (Lieferzustand) nach links versetzt
werden, wenn dies für den Aufstellungsort erforderlich Ist.

Sie benötigen hierzu folgende Werkzeuge:

8mm Hülsen Schraubendreher

Kreuzschraubendreher

Spachtel oder sehr dünnen Schraubendreher
1. Lösen Sie die 4 Muttern (11) und Schrauben (10)
2. Entfernen Sie die obere Abdeckung (9) und Scharnierdeckel (8)
3. Entfernen Sie die beiden Schrauben(6), die die obere Abdeckung und die
rechten Möbelscharniers(5) verbinden
4. Entfernen Sie vorsichtig de Tür und Legen Sie die Tür auf dem Pad, um
Kratzer zu vermeiden
5. Ziehen Sie den Stift (7), Übertragen Sie diesen auf die rechte Seite des
Lochs ohne Deckel. Sicherstellen, dass der Stift fest in dem Loch eingebettet
ist
6. Lösen Sie die beiden Schrauben (1), die das untere Scharnier auf der
rechten Seite (2) unterstützen
7. Entfernen Sie die spiralförmigen horizontalen Standfüsse (4), um nach rechts
zu verschieben, wie in der Abbildung.
8. Richten Sie die Tür am neuen Standort ein. Stellen Sie sicher, dass der
Buchsenstift auf der Unterseite des Rahmens liegt (Loch)
9. Schützen Sie das obere Scharnier(5), das von der rechten Seite der
Vorrichtung entfernt wurde (Schritt 3)
10. Lösen Sie das linke untere Scharnier(2). Ziehen Sie die Schrauben an bis die
Tür in der geschlossenen Position korrekt sitzt
11. Befestigen Sie den Scharnierdeckel (8) auf der rechten Seite der oberen
Abdeckung (9).
12. Setzen Sie die obere Abdeckung auf (9), befestigen Sie mit Schrauben(10)
und Schraubverschluß (11).
