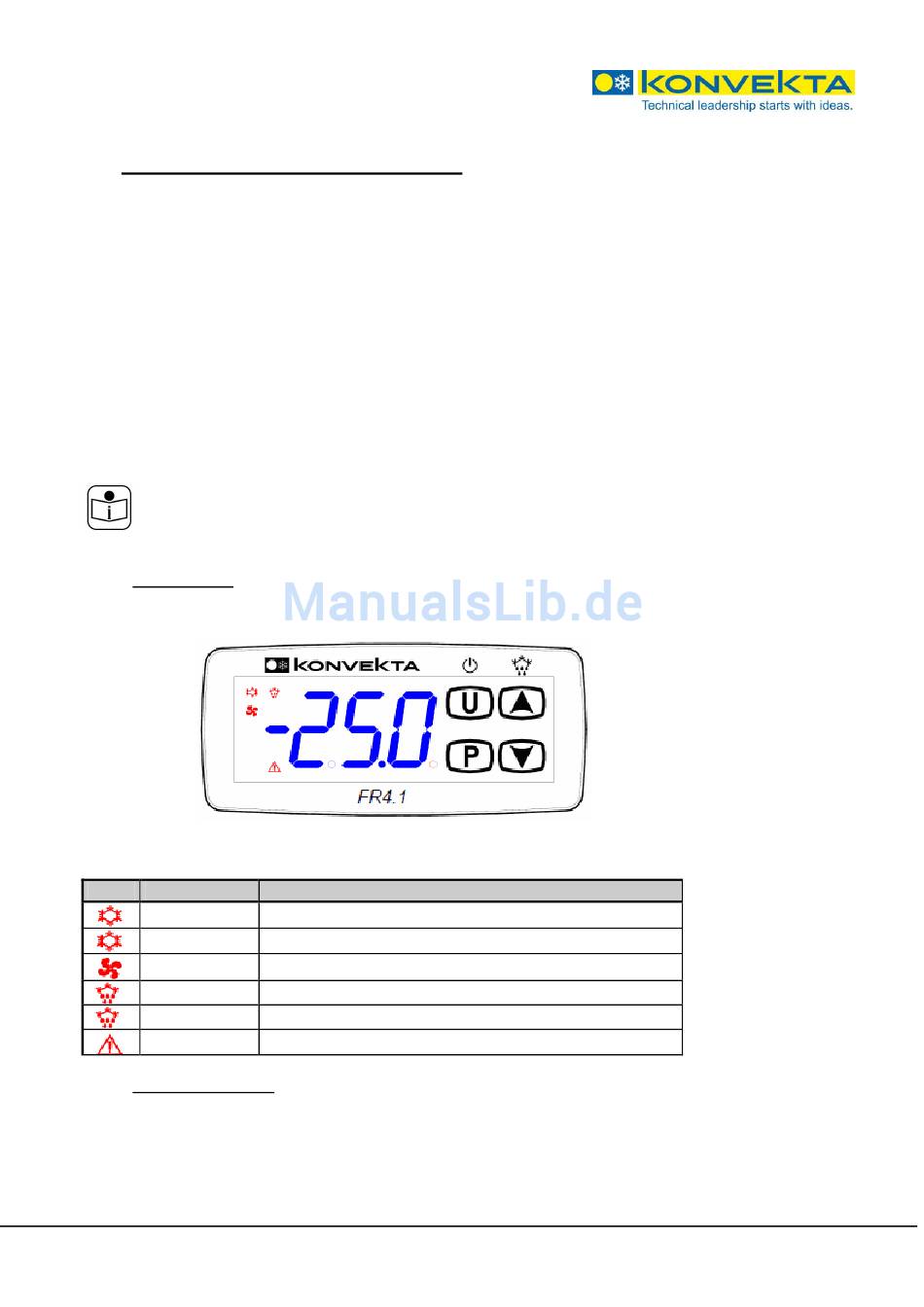

2 Allgemeine Beschreibung Regler
Der Frischdienstregler FR4.1 ist ein elektronischer Kühlstellenregler (78x35mm), welcher über drei
Relaisausgänge für die Kompressor-, Abtau- und Verdampfergebläseregelung und zwei PTC-
/NTC- Fühler-Eingänge zur Erfassung der Raum- und Verdampfertemperatur verfügt. Die Abtauart
kann als elektrische oder Heißgas-Abtauung vorgegeben werden. Das Gebläse kann auf Wunsch
während der Abtauung aktiviert sein. Der Regler ist für den Tiefkühlbereich geeignet. Der Regler
FR4.1 ist für Kühl- und Heizanwendung (nur Heißgasheizung) geeignet. Die Versorgungsspan-
nung darf zwischen 10 und 28V liegen.
Folgende Funktionen können eingestellt werden:
Raumtemperatur („nur Kühlen" oder „Kühlen und Heizen mit Heißgas")
•
Abtauen automatisch (Heißgas oder Umluft)
•
Abtauen manuell (Heißgas oder Umluft)
•
⇒ Störungen werden im Display durch blinkende Fehlercodes angezeigt (siehe Pkt. 4).
Die vorliegende Einbau- und Serviceanleitung wird ergänzt durch die „Bedienungs-
anleitung für Kühlanlagen" KONVEKTA Nr.: BBA-FR4-1AB.
2.1
LED-Anzeige
In der Anzeige werden Informationen über den aktuellen
Stand der Regelung durch verschiedene LED's ausgewiesen.
Die Funktionen sind nachstehend aufgelistet:
LED
STATUS
LEUCHTET
BLINKT
LEUCHTET
LEUCHTET
BLINKT
LEUCHTET
2.2
Programmiermenü
Das Programmiermenü beinhaltet alle Parameter des Geräts
bene ist die Eingabe eines Passworts erforderlich, siehe Beispiel unter Punkt 5.1.
110023471AA
FUNKTION
Kompressor aktiv
Mindest-Ausschaltdauer des Kompressors aktiv
Gebläse aktiv
Abtauung aktiv
Manuelle Abtauung aktiv
Fehler aktiv
Stand: 18.08.2014
(Service – Ebene!).
Für diese E-
Seite: 4/19
