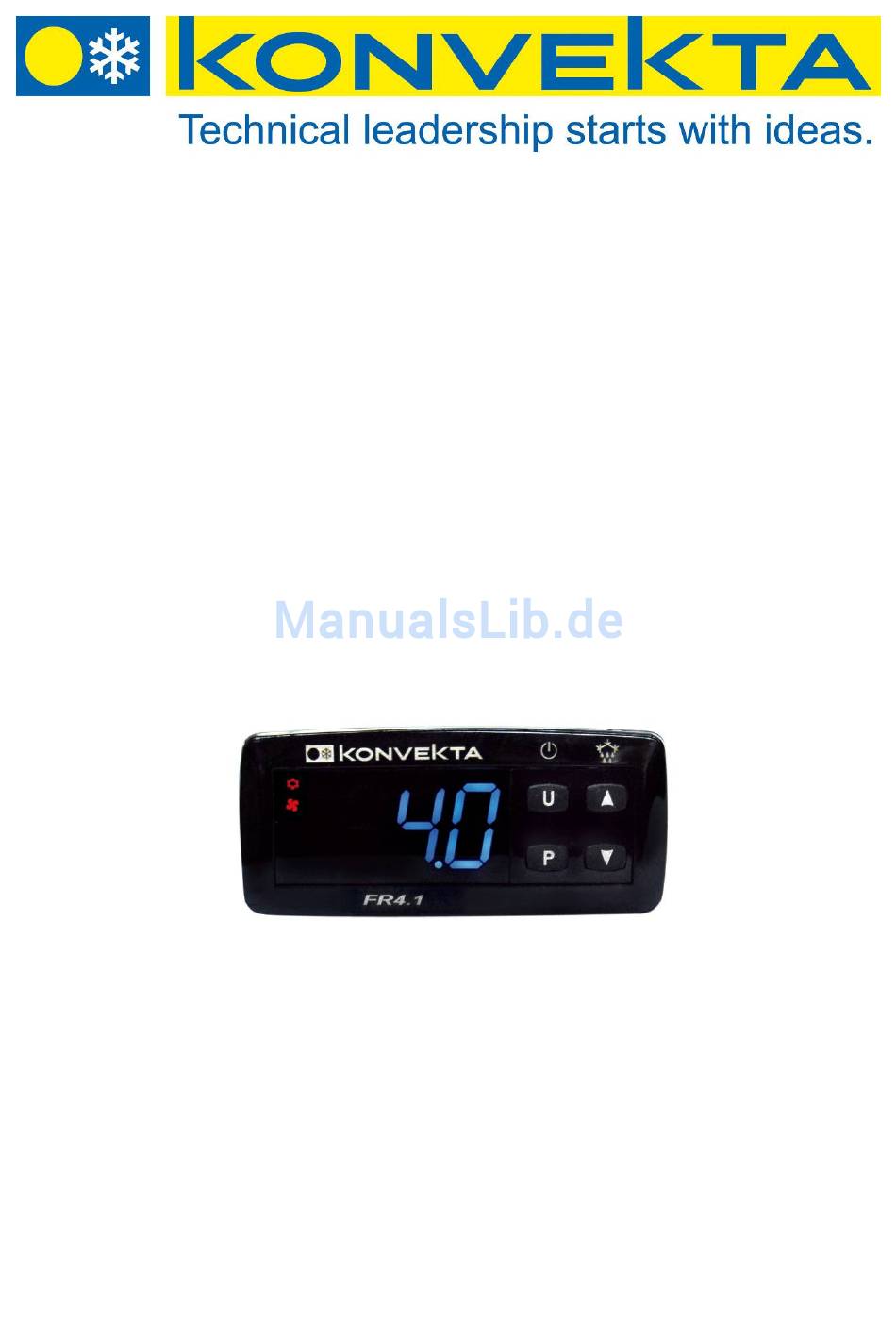

- Seite 1 Einbau- und Service- anleitung für Frischdienstregler FR4.1 12 - 24 Volt DC Konvekta AG Am Nordbahnhof 5 34613 Schwalmstadt Germany ID#: 110023471AA Tel.: +49 ( 0 ) 66 91 / 76 – 124 Version: A00 Fax: +49 ( 0 ) 66 91 / 76 - 200 E-Mail: tkd@konvekta.com...
-
Seite 2: Inhaltsverzeichnis
Konfiguration der Parameter mit "FR4 Copy-Key“ ............11 Logik >> Erläuterung der Funktionen der Reglerzustände..........12 8.1 Kühlen und Abtauen mit Heißgas >> Auslieferungszustand FR4.1 ........12 8.2 Kühlen und Abtauen mit Umluft >> siehe Parameteränderung Punkt 5.2......12 8.3 Neutrale Zone (Kühlen + Heizen mit Heißgas) und Abtauen mit Heißgas >> siehe Parameteränderung Punkt 5.3.................... -
Seite 3: Technische Daten Frischdienstregler

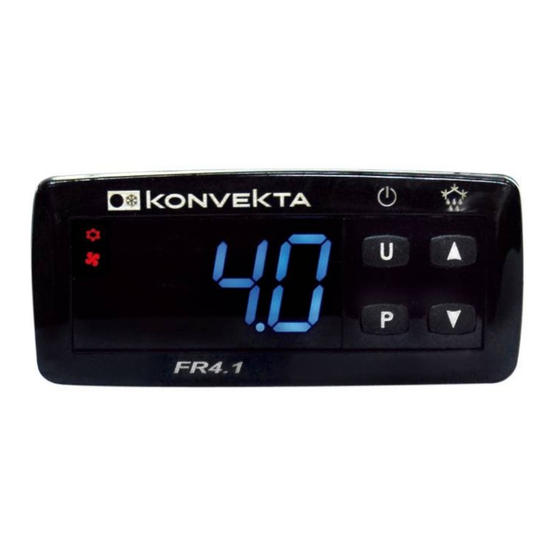

1 Technische Daten Frischdienstregler Bezeichnung: KONVEKTA Artikel Nr.: FR4.1 / 12 – 24 V H11-002-347 Gehäuse: ..........UL 94 V0 Kunststoff Abmessungen: ........Front: 78x35 mm; Tiefe: 64 mm Montage:..........Tafeleinbau - Gerät für Ausschnitt: 29x71 mm Schutzart von vorne: ......IP65 mit Dichtung Anschlüsse: ......... -
Seite 4: Allgemeine Beschreibung Regler
2 Allgemeine Beschreibung Regler Der Frischdienstregler FR4.1 ist ein elektronischer Kühlstellenregler (78x35mm), welcher über drei Relaisausgänge für die Kompressor-, Abtau- und Verdampfergebläseregelung und zwei PTC- /NTC- Fühler-Eingänge zur Erfassung der Raum- und Verdampfertemperatur verfügt. Die Abtauart kann als elektrische oder Heißgas-Abtauung vorgegeben werden. Das Gebläse kann auf Wunsch während der Abtauung aktiviert sein. -
Seite 5: Anschluss - Und Sicherheitshinweise
Gerät vor Spannungseinstreuungen über die Fühler - Eingänge geschützt. Installation und Montage Der Regler FR4.1 ist für Tafeleinbau für einen Ausschnitt von 71x29 mm vorgesehen und wird mit dem Befestigungsrahmen fixiert. Die Umgebungstemperatur für einen einwandfreien Betrieb sollte zwischen 0 und 50 ° C liegen. -
Seite 6: Tastenfunktionen
übernommen und gespeichert. Werkseinstellung / Auslieferzustand FR4.1 Der Regler FR4.1 ist im Auslieferungszustand (Werkseinstellung) programmiert auf: Kühlen mit Heißgasabtauung! In der angehängten Parameterliste (siehe Punkt 8. Seite 12 – 18) stehen die KONVEKTA Vorgabewerte in der Spalte „Werkseinstellung“! 110023471AA Stand: 18.08.2014... -
Seite 7: Anlage Einschalten
Netzbetrieb: Netzstecker einstecken Einschalten der Kühlanlage mittels Taste an dem FR4.1 Taste U für 3 sec. drücken, im Display blinkt Pr2, anschl. wird die aktuelle Raumtemperatur an- gezeigt. Anzeigen und Verändern des Sollwertes Taste [P] 1x drücken, es erscheint abwechselnd blinkend: „SP“ >> Sollwert. -
Seite 8: Abrufen Der Betriebsstunden
Taste 1 x drücken. Jetzt werden für ca. 5 sec. die gesamten Betriebsstunden der Kühlanlage angezeigt. Abrufen der Betriebsstunden seit dem letzten Service Regler FR4.1 mittels Taste einschalten. Taste 2 x drücken. Jetzt werden für ca. 5 sec. die Betriebsstunden der Kühlanlage seit dem letzten Service angezeigt. -
Seite 9: Einstellungen Der Parameter Im Menü
Parameter „ı.P2“ in der Gruppe „ In“ von „on“ auf „of“ zu ändern Falls mit der FR4.1 eine FR1, FR2 oder FR3 ersetzt wird und der externe EIN-AUS-Schalter wei- ter verwendet werden soll oder weitere Geräte, wie z. B. Temperaturschreiber oder Heizung zu- sammen mit der FR4.1 über einen externen Schalter eingeschaltet werden sollen, muss der Para-... -
Seite 10: Umstellen Auf Kühlen - Heizen Mit Heißgas - Abtauen Mit Heißgas
Sonst Gefahr von Verdichterschäden. 6 Abtauregelung Der Regler FR4.1 ist werksseitig auf Heißgasabtauung eingestellt. Bei Verwendung für Kühlanla- gen mit Umluftabtauung müssen die folgenden Parameter umgestellt werden: Parameter „d.dt“ in Gruppe „ dF“ muss von „in“ auf „FdE“ geändert werden Parameter „d.td“... -
Seite 11: Konfiguration Der Parameter Mit "Fr4 Copy-Key
7 Konfiguration der Parameter mit "FR4 Copy-Key“ FR4 Copy-Key: Konvekta-Artikel-Nr. H11-001-396-C kann bei dem Regler FR4, FR4.1 und FR4 Pharma verwendet werden Das Gerät verfügt über eine Steckbuchse, über die die Betriebsparameter von und zum Gerät ü- bertragen werden; hierzu wird der FR4 Copy-Key mit 5 poligem Stecker verwendet. -
Seite 12: Logik >> Erläuterung Der Funktionen Der Reglerzustände
8 Logik >> Erläuterung der Funktionen der Reglerzustände 8.1 Kühlen und Abtauen mit Heißgas >> Auslieferungszustand FR4.1 Kühlen: COMP aktiv (Kompressor an) FAN aktiv (Lüfter an) DEF inaktiv (Magnetventil aus) Abtauen Heißgas: COMP aktiv (Kompressor an) FAN inaktiv (Lüfter aus) DEF aktiv (Magnetventil an) 8.2 Kühlen und Abtauen mit Umluft >>... -
Seite 13: Anschlussplan Und Parameterliste
9 Anschlussplan und Parameterliste 9.1 Anschlussplan 9.2 Parameterliste SP (Sollwert) Gruppe [bezieht sich auf Pr1] Werks- Par. Beschreibung Range einstellung S.SA Aktiver Sollwert 1 ÷ 2 Sollwert 1 S.LS ÷ S.HS SP2 Sollwert 2 S.LS ÷ S.HS S.LS Tiefster Sollwert -58 ÷... - Seite 14 In (Messeingänge) Gruppe Par. Beschreibung Range Werks- einstel- lung ı.SE Fühlerart Pt - nt ı.C1 Kalibrierung Fühler Pr1 (Raumfühler) -30 ÷ 30 -1.5 ° C / ° F ı.C2 Kalibrierung Fühler Pr2 (Verdampfer) -30 ÷ 30 -1.5 ° C / ° F ı.P2 Fühler vorhanden Pr2 (Verdampfer) on - of ı.Un Maßeinheit...
- Seite 15 dF (Abtauung) Gruppe [bezieht sich auf Pr2] [Abtauzyklus „sperrt“ Pr1] Par. Beschreibung Ran- Werks- Kühlen Kühlen Kühlen Kühlen einstel- Abtauen Abtauen Neutrale Neutrale lung Heißgas Umluft Zone Zone Heizen Heizen Abtauen Abtauen Heißgas Umluft d.dt Abtauart: EL – ın ın ın EL = Elektrische Abtauung ın –...
- Seite 16 d.Et Displayfreischaltdifferenz nach erfolgtem Abtauzyk- 0 ÷ 30.0 30.0 30.0 30.0 30.0 ° C/° F Während eines Abtauzyklus kann es vorkommen, dass die vom Raumfühler (Pr1) gemessene Tempe- ratur deutlich ansteigt (dies hängt von der Position des Fühlers Pr1 zum Verdampfer ab). Mit “d.dL”...
- Seite 17 Fn (Verdampfergebläse) Gruppe [bezieht sich auf Pr2] Par. Beschreibung Ran- Werks- COOL COOL einstel- lung Kühlen Kühlen Kühlen Kühlen Neutrale Neutrale Zone Zone Heizen Heizen Abtauen Abtauen Heißgas Umluft Abtauen Abtauen Heißgas Umluft on - Gebläsezustand im F.FC Regelzyklus - Temperatur Pr2 außerhalb „Lüfterband“ : Lüfter (FAN) immer aus - Temperatur innerhalb „Lüfterband“...
- Seite 18 Pr (Verdichterschutz und Einschaltverzögerung) Gruppe Par. Beschreibung Range Werks- einstel- lung P.SC Verdichterschutzart: 1 - 2 - 3 1 = Einschaltverzögerung 2 = Verzögerung nach Abschaltung 3 = Verzögerung zwischen den Einschaltungen P.tC Zeit Verdichterschutz oF ÷ 99.5 02.00 min.sec P.tL Kürzeste Verdichtereinschaltzeit oF ÷...
- Seite 19 ÷ 999 x 10 2000 wird der programmierte Wert überschritten, dann er- folgt die Anzeige „SEr“ in Display für ca. 5 sec. Die Anzeige erfolgt bei jedem Einschalten des FR4.1, solange aktueller Wert > dem programmierten Wert Beispiel: wenn 200 programmiert wurde dann 200 x 10 = 2000 -->...
