Rückseite
3

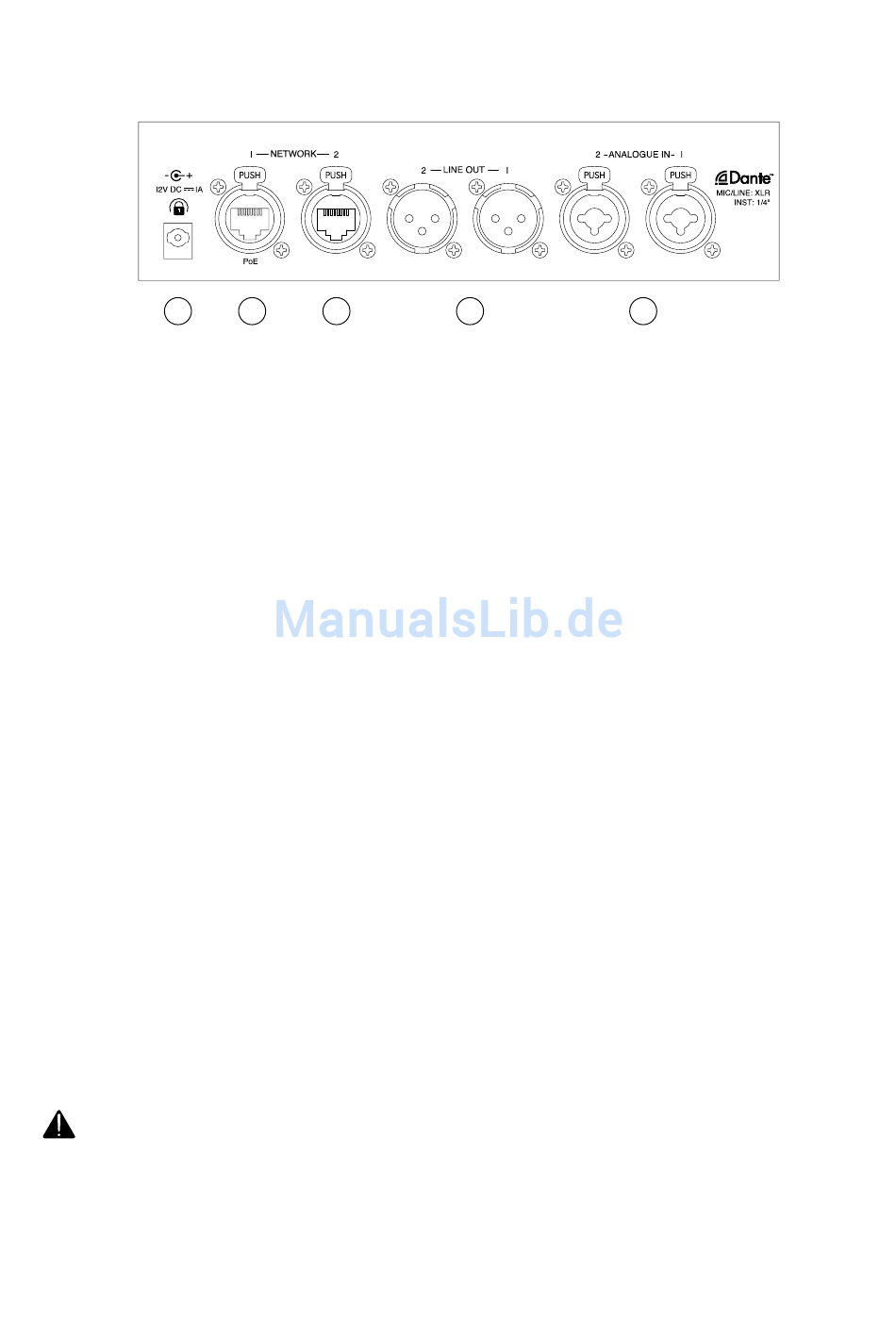

1 . . netzwerk-Port .1 ./ .Primärer .Eingang .für .die .Spannungsversorgung*
RJ45-Buchse [etherCON] für das Dante-Netzwerk. Verbinden Sie das RedNet X2P über herkömmliche
CAT5e oder CAT6 Netzwerkkabel mit einem Ethernet-Netzwerk-Switch.
Das RedNet X2P kann mittels Power over Ethernet (PoE) mit Spannung versorgt werden. Schließen
Sie dazu ein geeignetes stromführendes Ethernet-Kabel mit integrierten Versorgungsleitungen am
Netzwerk-Port 1 an.
2 . . netzwerk-Port .2
Zweiter RJ45 [etherCON] Netzwerk-Port zur seriellen Weiterverkabelung auf nachfolgende Geräte.
Dieser Port ist nicht für PoE ausgelegt und kann angeschossene Geräte somit nicht über PoE mit Strom versorgen.
Dieser Port kann als sekundärer Anschluss für redundante Netzwerke genutzt werden: Die Netzwerk-Ports 1 und 2 verhalten
sich entsprechend wie ein 2-Port-Switch.
3 . . Sekundärer .Stromanschluss*
Gleichstrom-Netzteilbuchse mit Verriegelung für den Fall, dass eine Stromversorgung über Power-over-
Ethernet (PoE) nicht zur Verfügung steht. Ein zeitgleicher Betrieb mit PoE ist möglich, allerdings hat PoE
Priorität, wenn beide Spannungsquellen zur Verfügung stehen.
4 . . XlR-line-ausgänge
Zwei symmetrische Ausgangskanäle, die beispielsweise zum Anschluss an externe Monitorlautsprecher
genutzt werden können. (Für passive Lautsprecher muss ein externer Verstärker zwischengeschaltet
werden). Die maximale Ausgangslautstärke kann per Software zwischen +18 / +24 dBu umgeschaltet
werden.
5 . . lokale .analogeingänge
Combo-Buchsen zum Anschluss von Mic/Line- oder Instrumentensignalen. Symmetrische XLR-Belegung
für Mic/Line-Quellen, monophone TS-Klinkenbuchse zum Anschluss von Instrumenten; automatische
Erkennung des Eingangstyps. Wenn Sie einen 6,35 mm TS-Klinkenstecker anschließen, wird die
+48V Phantomspeisung automatisch deaktiviert.
*Zum Schutz Ihrer Gesundheit und aus Sicherheitsgründen sollten Sie das RedNet X2P nicht bei aufgesetztem Kopfhörer
einschalten.
Die Anschlussbelegung finden Sie im Anhang auf Seite 16.
