Focusrite REDNET X2P Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Focusrite REDNET X2P

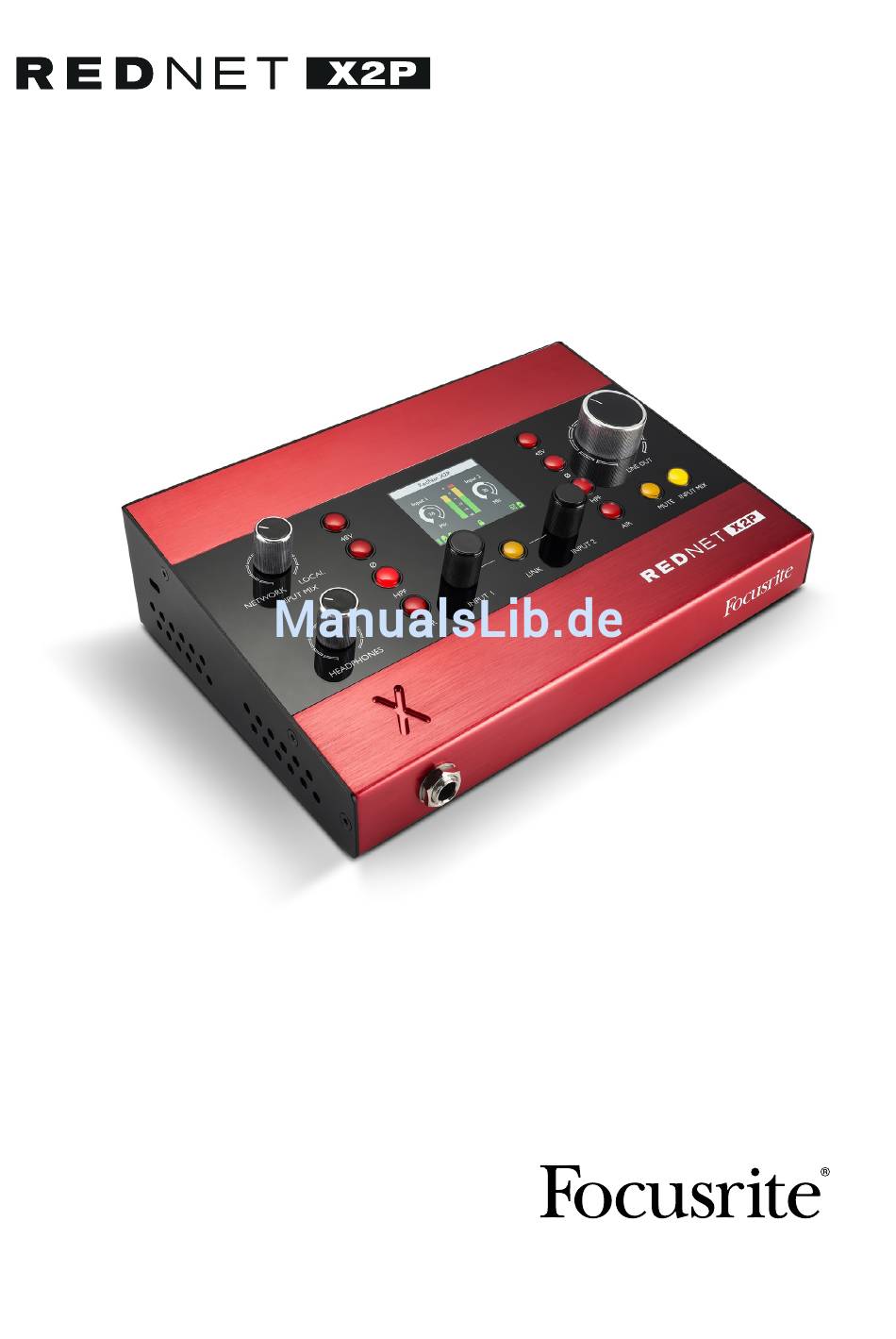

- Seite 1 Bedienungsanleitung www.focusrite.com FFFA001525-01...
-
Seite 2: Inhaltsverzeichnis
Focusrite RedNet – Garantie und Service ........ -
Seite 3: Über Diese Bedienungsanleitung
Geräts sowie zum Anschluss an Ihr System. Eine Bedienungsanleitung für das RedNet-System finden Sie zudem auf den RedNet-Produktseiten auf der Focusrite-Webseite. Die Bedienungsanleitung enthält eine ausführliche Beschreibung des RedNet-Konzepts, die Ihnen die Möglichkeiten des Systems näherbringt. Auch wenn Sie bereits Erfahrungen in der Vernetzung digitaler Audiosysteme besitzen, empfehlen wir allen Anwendern, die System-Bedienungsanleitung sorgfältig durchzule-... -
Seite 4: Einleitung
EInlEItUnG Vielen Dank für den Kauf des Focusrite RedNet X2P. Das RedNet X2P integriert zwei lokale Red Evolution Vorverstärkerkanäle für Mikrofon-/Line-/Instrumentensignale und dient mit seinen zwei Kanälen mit hochwertiger D/A-Wandlung von Dante AoIP-Signalen (Audio-over-IP) als stereophone Abhöreinheit mit separaten Kopfhörer- und Line-Ausgängen. -
Seite 5: Installationsanleitung
InStallatIOnSanlEItUnG Rednet .X2P .– .anschlüsse .und .funktionen Oberseite 1 . . Regler .für .den .Kopfhörer-ausgangspegel Steuert die Lautstärke des Signals an der Stereo-Kopfhörerausgangsbuchse aus. 2 . . Gain-Regler .für .die .lokalen .Eingänge Unabhängige Gain-Regler zur Aussteuerung der an den Combo-Eingangsbuchsen 1 und 2 anliegenden, lokalen Eingangssignale. - Seite 6 Bedienoberfläche . . . Fortsetzung 7 . . taste .Input .Mix Drücken Sie diese Taste, um die Mischung aus den kombinierten Netzwerk- und lokalen Eingangssignalen auf die XLR-Line-Ausgänge zu speisen. Wenn die Taste inaktiv ist, wird nur das Netzwerk-Signal ausgegeben. Drücken und halten Sie die Taste für etwa 1,5 Sekunden, um das Line/Kopfhörer-Ausgangssignal auf den Pegelanzeigen im LC-Display darzustellen.
-
Seite 7: Lc-Display
lC-Display 1 . . Statusleiste Stellt den Gerätenamen dar, der in RedNet Control oder Dante Controller vergeben wurde – die Darstellung wird automatisch aktualisiert. Namen, die aufgrund ihrer Länge nicht vollständig im Display dargestellt werden können, werden mit „…“ abgekürzt. Das Display stellt zudem Bestätigungen für jeden Lock-Status dar. - Seite 8 lC-Display . . . Fortsetzung Jedes Symbol kann wahlweise inaktiv (schwarz) oder wie folgt beleuchtet sein: Dante-Signalpegel in dB: Rot: 0 dB Gelb: -6 dB Grün: -42 dB Schwarz: < -42 dB Synchronisiert – Leuchtet, wenn sich das Gerät erfolgreich mit dem Netzwerk synchronisiert hat Preamp Lock –...
-
Seite 9: Rückseite
Rückseite 1 . . netzwerk-Port .1 ./ .Primärer .Eingang .für .die .Spannungsversorgung* RJ45-Buchse [etherCON] für das Dante-Netzwerk. Verbinden Sie das RedNet X2P über herkömmliche CAT5e oder CAT6 Netzwerkkabel mit einem Ethernet-Netzwerk-Switch. Das RedNet X2P kann mittels Power over Ethernet (PoE) mit Spannung versorgt werden. Schließen Sie dazu ein geeignetes stromführendes Ethernet-Kabel mit integrierten Versorgungsleitungen am Netzwerk-Port 1 an. -
Seite 10: Abmessungen
abmessungen 140 mm / 5,5" 47,5 mm / 1,9" 104 mm / 4,1" Die Abmessungen des RedNet X2P entnehmen Sie bitte der Abbildung oben. Das RedNet X2P wiegt 1,04 kg und verfügt auf der Unterseite über Gummifüße für die Aufstellung auf einer Arbeitsfläche. -
Seite 11: Betrieb .Des .Rednet .X2P
Aktualisierung in keinem Fall aus und trennen Sie nicht die Netzwerkverbindung. Focusrite wird von Zeit zu Zeit neue Versionen von RedNet Control mit einer aktuellen Firmware veröffentlichen. Wir empfehlen, immer die aktuelle Version von RedNet Control zu installieren und Ihre RedNet-Geräte mit der enthaltenen Firmware zu aktualisieren. -
Seite 12: Bedienfeldsperre (Lockout)
Bedienung . . . Fortsetzung Bedienfeldsperre .(lockout) Die Bedienelemente auf der Oberfläche lassen sich mit den Lockout-Modi „Preamp Control“, „Line Out Control“ und einer Kombination aus beiden vor einer Fehlbedienung schützen. Beachten Sie, dass im Lockout-Modus nur die Bedienelemente auf der Oberfläche gesperrt sind, eine Steuerung über das Netzwerk aber weiterhin möglich ist. -
Seite 13: Weitere .Rednet-Systemkomponenten
Dante Controller und Dante Virtual Soundcard unterstützt. REDnEt .COntROl .2 Mit der Focusrite-Anwendung RedNet Control 2 lassen sich die Interfaces der RedNet- und Red-Serien flexibel steuern und konfigurieren. In der Software wird das jeweilige Gerät mit den Einstellungen für die Bedienelemente, dem Status der Funktionen und Pegelanzeigen sowie wichtigen Anzeigen zur Stromversorgung, zum Clock-Status und zu den primären und sekundären Netzwerkanschlüssen grafisch dargestellt. -
Seite 14: Tools-Menü
tools-Menü Klicken Sie auf das Tools-Symbol , um das Einstellungsfenster einzublenden: Output .line .level .Setup – Pegel des analogen Line-Ausgangs bei 0 dBFS: • +18 dBu • +24 dBu (Voreinstellung) Mute .on .Power-up – Stummschaltung .beim .Einschalten .aktiv/inaktiv (Voreinstellung aktiv). •... - Seite 15 Computer ansteuern, ändert sich möglicherweise der zugewiesene MIDI-Kanal. Für weitere Informationen lesen Sie den MIDI Control User Guide auf www.focusrite.com Input .Mix .Mono/Stereo .– auswahl .des .Betriebsmodus .für .die .beiden .lokalen .Preamp-Eingänge: • ‘Auto’ – Der Betriebsmodus wird über die Stellung der Link-Taste festgelegt: °...
-
Seite 16: Anhänge
anhänGE 1 .– .Pin-Belegung .der .anschlüsse netzwerkanschlüsse .(Dante) Cat6 .Kabel PoE .a PoE . B Anschlusstyp: RJ-45-Buchse (etherCON) Weiß + Orange Gilt für: NETWORK 1 & 2 Orange Weiß + Grün Blau Weiß + Blau Grün Weiß + Braun Braun Die PoE-Angaben gelten nur für Netzwerk-Port 1. -
Seite 17: Informationen Zu „Air
anhänge 2 .– .Informationen .zu .„air“ Wir beschreiben das Klangverhalten des klassischen ISA-Übertrager-Preamps mit dem Begriff „Air“. Dieser Begriff wurde von unseren Anwendern geprägt, die damit den Effekt beschreiben, den der ISA-Preamp Ihren Audioaufnahmen hinzufügt. Die drei entscheidenden Merkmale der Übertrager-Schaltung, die für den „Air“- Effekt sorgen, sind: •... -
Seite 18: Leistungsmerkmale .Und .Spezifikationen
lEIStUnGSMERKMalE .UnD .SPEzIfIKatIOnEn Mikrofon- ./ .line-Eingänge Alle Messungen wurden, sofern nicht anders angegeben, bei maximalem Gain und R = 150 Ω durchgeführt. Gain-Bereich 0 bis 68 dB in 1-dB-Schritten Maximaler Eingangspegel >+24 dBu bei minimalem Gain Eingangsimpedanz 6,2 kΩ, elektronisch symmetriert | Air-Modus: 2,2 kΩ Signalrauschabstand -120 dB A-gewichtet (typisch), bei minimalem Gain Frequenzgang... -
Seite 19: Kopfhörerausgang
leistungsmerkmale .und .Spezifikationen . . . Fortsetzung Kopfhörerausgang Alle Messungen wurden bei einem Referenzpegel von +19 dBu, bei maximalem Gain und R = 600 Ω durchgeführt. 0 dBFS Referenzpegel >+19 dBm Frequenzgang 20 Hz – 20 kHz, ±0,2 dB Klirrfaktor <-103 dB (0,0007%) bei -1 dBFS Dynamikbereich 117 dB A-gewichtet (typisch), 20 Hz –... -
Seite 20: Stromversorgung
leistungsmerkmale .und .Spezifikationen . . . Fortsetzung anzeigen ./ .Bedienelemente .auf .der .Vorderseite LCD-Screen Kombinierte Anzeige für Status- und Pegelanzeigen Endlosregler 2 x Endlosregler: Lokale Eingänge1 & 2 Drehregler 3 x Drehregler: Kopfhörerausgang, Line-Ausgang, Network/Local Mix 11 x LED-Tasten: 2 x 48V, 2 x Ø, 2 x HPF, 2 x „AIR“, Link (Verkopplung der Input-Regler), Tasten Mute (Stummschaltung Line-Ausgang), Input Mix (Ausgabe des Mix-Signals übe die Line- Ausgänge) -
Seite 21: Focusrite Rednet - Garantie Und Service
Transportschaden, der nach dem Kauf auftritt, gilt ebenso wenig als Fertigungsfehler wie Schäden, die während der Lagerung oder durch unsachgemäße oder unvorsichtige Handhabung auftreten. Auch wenn die Garantie von Focusrite gewährt wird, sind alle Garantieansprüche an den Vertrieb in dem Land zu richten, in dem Sie das Produkt erworben haben.
