InStallatIOnSanlEItUnG
Rednet .X2P .– .anschlüsse .und .funktionen

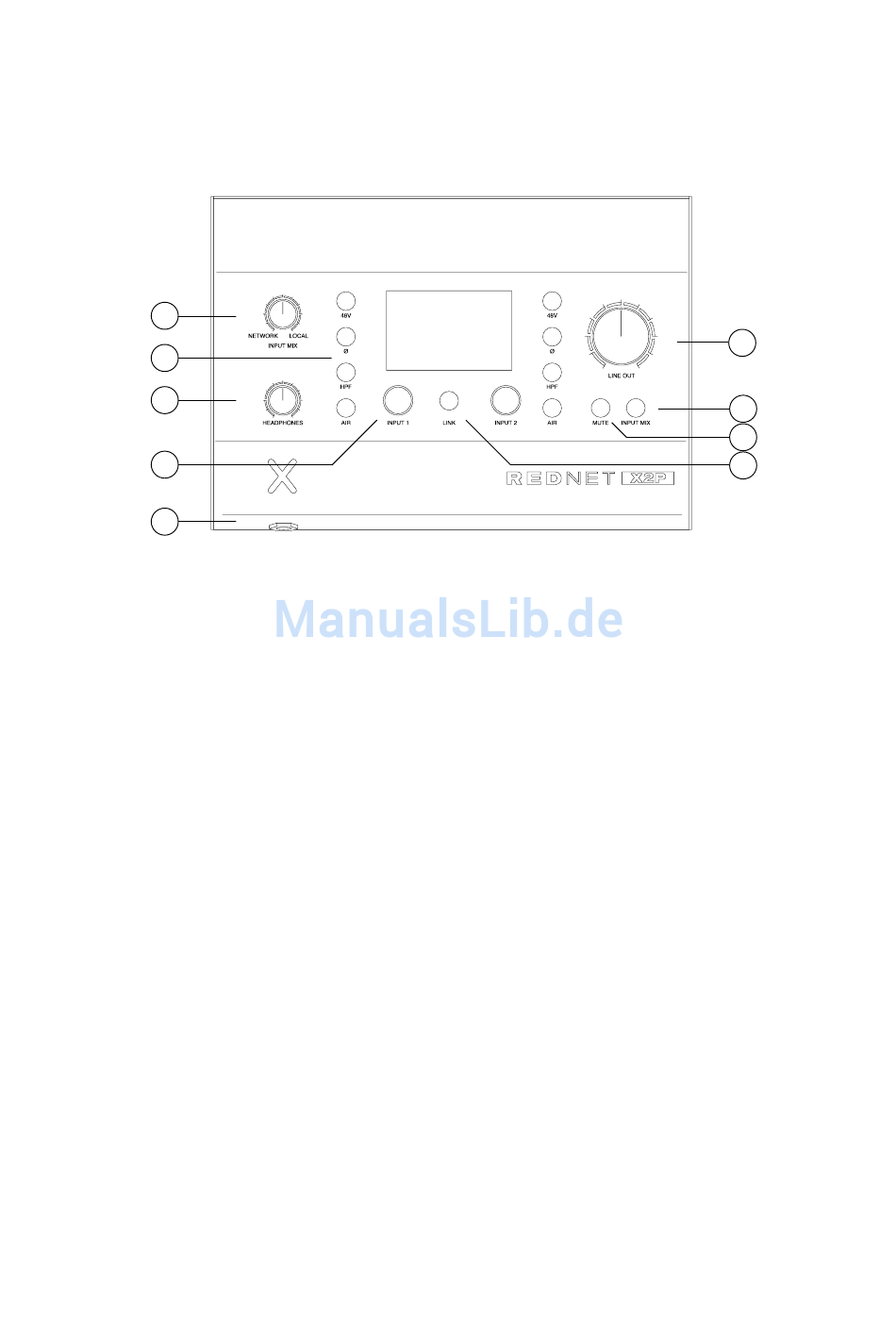

Oberseite
4
3
1
2
5
1 . .
Regler .für .den .Kopfhörer-ausgangspegel
Steuert die Lautstärke des Signals an der Stereo-Kopfhörerausgangsbuchse aus.
2 . .
Gain-Regler .für .die .lokalen .Eingänge
Unabhängige Gain-Regler zur Aussteuerung der an den Combo-Eingangsbuchsen 1 und 2 anliegenden,
lokalen Eingangssignale.
Jeder Regler kann über die LINK-Funktion (siehe nächste Seite) auch zur gemeinsamen Steuerung beider Kanäle genutzt
werden.
3 . .
funktionstasten .für .die .lokalen .Eingänge
Für die lokalen Eingänge 1 und 2 stehen folgende Bedienelemente zur Verfügung:
• 48V – Aktiviert die 48 V Phantomspeisung für den XLR-Eingang.
• Ø (Phase) – Aktiviert die Phasenumkehrung
• HPF – Aktiviert einen 80 Hz Hochpassfilter
• AIR – Schaltet die Eingangscharakteristik in den Air-Modus. Weitere Informationen finden Sie auf Seite 17.
4 . .
Regler .Input .Mix .
Steuert das Lautstärkeverhältnis zwischen den Netzwerk- und den lokalen Eingangssignalen. Das Mix-
Signal kann mit Hilfe des Reglers stufenlos zwischen dem Netzwerk und den lokal angeschlossenen
Signalen eingestellt werden. Dieses Mix-Signal wird zudem auf die Kopfhörerbuchse gespeist.
5 . .
Kopfhörerbuchse
Herkömmliche 6,35 mm Stereoklinkenbuchse zum Anschluss eines Kopfhörers.
6 . .
Pegelregler .für .den .line-ausgang
Steuert die Lautstärke des Signals aus, das über die XLR-Line-Ausgänge ausgegeben wird.
5
6
7
8
9
