2.7 A����l���e
2.7.1 R�����fel�����l���e
1
14
15

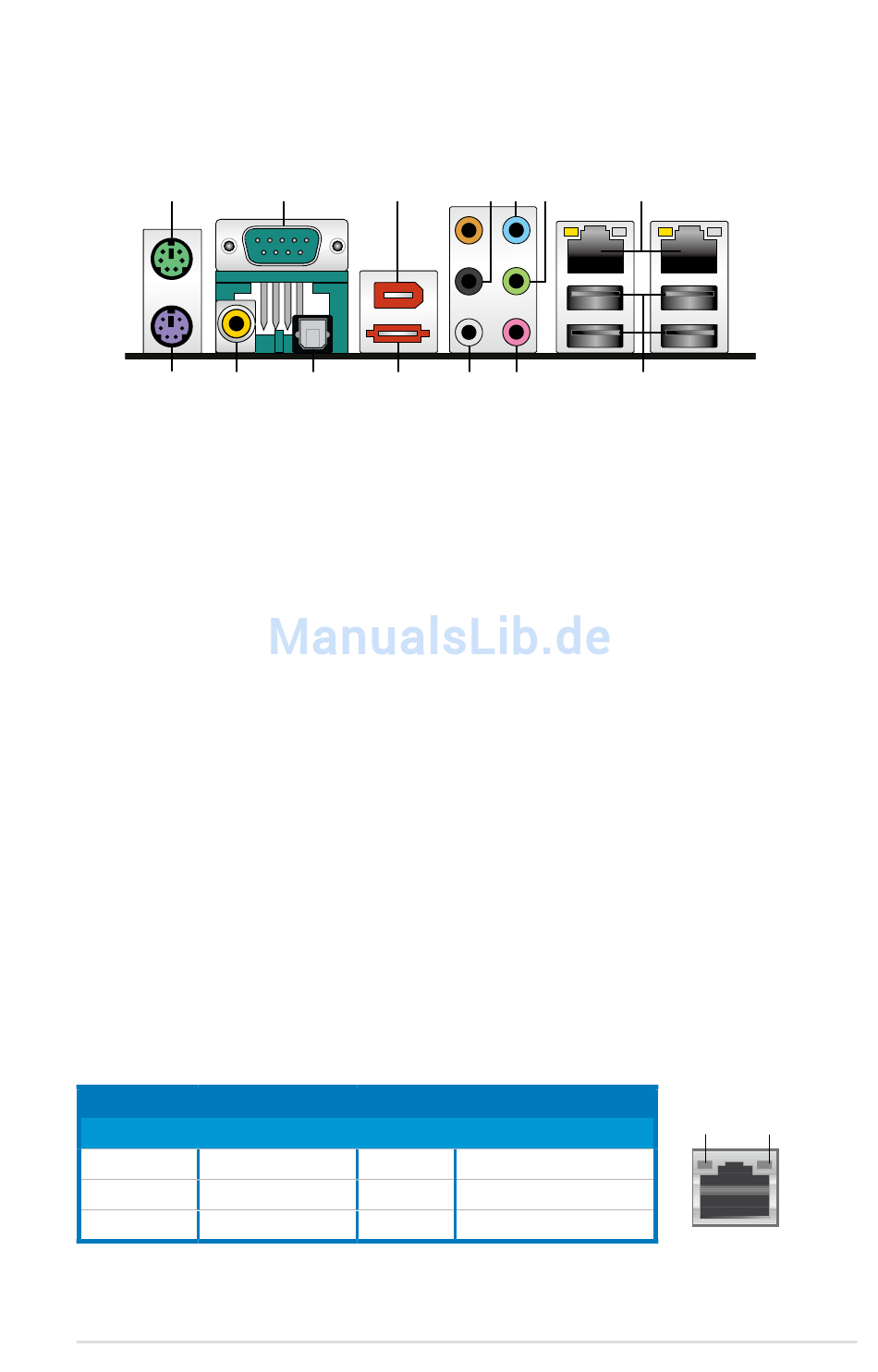

1. PS/2-Mausanschluss �grün�. Dieser Anschluss ist für eine PS/2-Maus vorgesehen.
2. Serieller Anschluss. Dieser 9-pol. COM1-Port ist für Zeigegeräte und andere
serielle Geräte vorgesehen.
3. IEEE 1394a-Port. Dieser 6-pol. IEEE 1394a-Port stellt eine
Hochgeschwindigkeitsverbindung für Audio-/Video-Geräte, externe
Speichergeräte, PCs oder mobile Geräte zur Verfügung.
4. Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss nimmt die mittleren
bzw. Subwoofer-Lautsprecher auf.
5. Hinterer Lautsprecherausgang (schwarz). Dieser Anschluss ist für die
Verbindung der hinteren Lautsprecher einer 4-Kanal, 6-Kanal, oder 8-Kanal-
Audiokonfiguration vorgesehen.
6. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit
Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten.
7. Line Out-Anschluss �hellgrün�. Dieser Anschluss verbindet mit Kopfhörern
oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konfiguration wird
dieser Anschluss zum Front-Lautsprecherausgang.
8. LAN 1/2 (RJ-45)-Anschluss. Unterstützt durch den Realtek
Controller gestattet dieser Anschluss Gigabit-Verbindungen zu einem Local
Area Network (LAN) mittels eines Netzwerk-Hub. Die LED-Anzeigen des LAN-
Anschlusses entnehmen Sie bitte der folgenden Tabelle.
LAN-Port LED-Anzeigen
Aktivität-/Verbindungsgeschwindigkeit-LED
Status Beschreibung
AUS Keine Verbindung AUS
ORANGE Verbunden
BLINKEN Data activity
ASUS P5B Premium
2 3
13 12
Status
ORANGE
GRÜN
4 5 6 7
11 10
Beschreibung
10 Mbps-Verbindung
100 Mbps-Verbindung
1 Gbps-Verbindung
8
9
Gigabit LAN-
®
AKT./VERB.-
GESCHW.
GESCHW.-
LED
LED
LAN-Port
