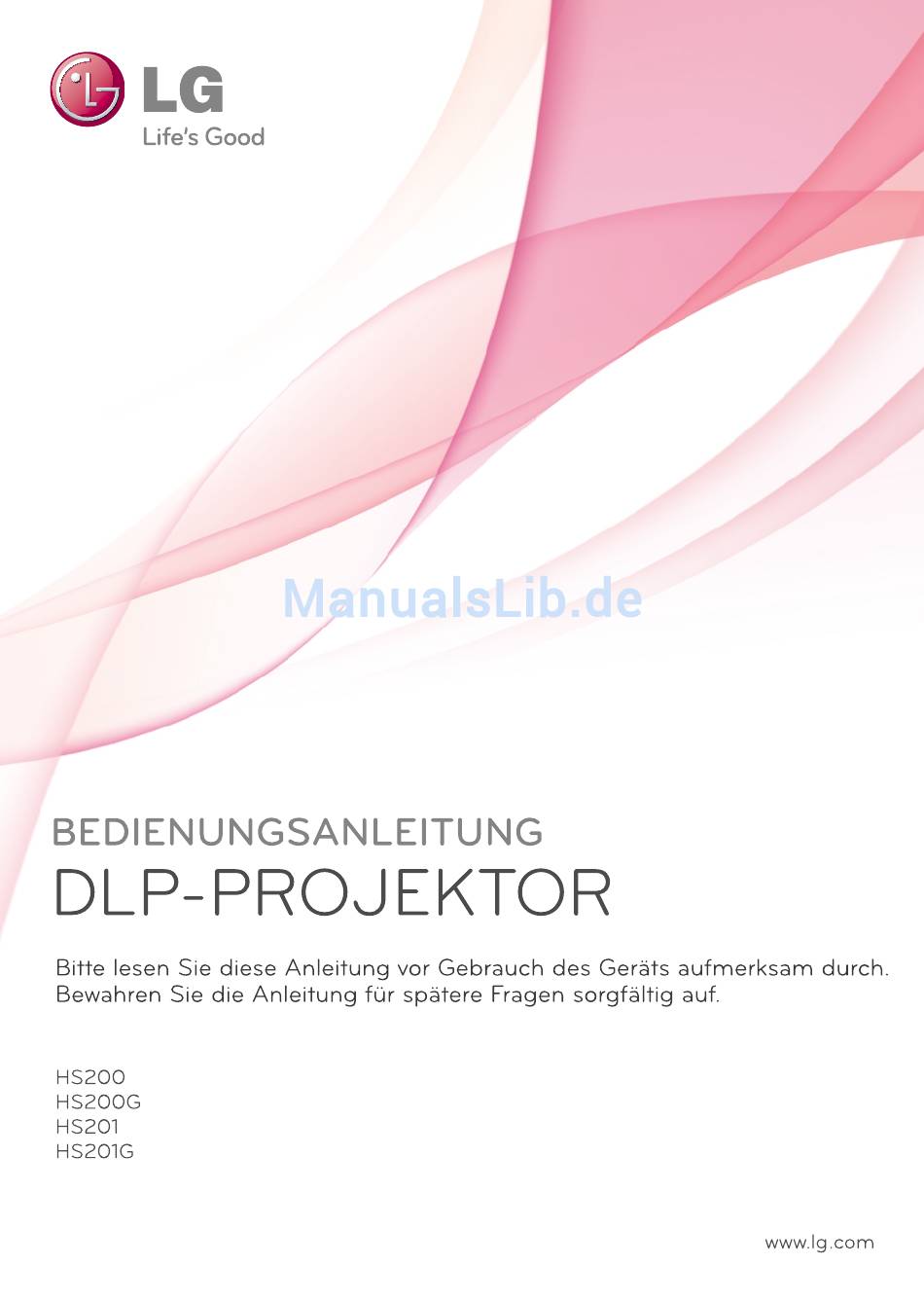

- Seite 2 DLP-PROJEKTOR DLP-PROJEKTOR Achtung Dieses Gerät ist ein Produkt der Klasse B. Der Betrieb dieses Gerätes in Wohngebieten kann erhe- bliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen. AT DE DK ES FI 0983 FR GB IT NL PL Dieser Projektor ist mit den Richtlinien EMV und R&TTE kompatibel.
-
Seite 3: Inhaltsverzeichnis
Einstellungen im Menü Optionen ......37 Anzeige des DivX-Registrierungscodes ....38 Optionen im Menü AUDIO Funktion Deaktivierung ..........38 Was ist FM drahtloses Audio (nur HS200/HS200G) .22 Installationsanleitung (nur HS200/HS200G) .....23 Informationen Was kann ich tun wenn das Radiosignal schlecht ist. Unterstützte Bildschirmauflösungen ......39 (nur HS200/HS200G) ..........23... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ➟ Die Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG Den Netzstecker niemals mit An eine Mehrfachsteckdose soll- Netzstecker und Steckdose soll- feuchten Händen berühren. ten nicht zu viele Geräte ten stets staubfrei sein. angeschlossen werden. Ansonsten besteht die Gefahr von Es besteht Brandgefahr! Stromschlägen! Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE...
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Die Steckdose bei einem Gasleck Schauen Sie nicht in den Die Objektivklappe oder Objektivdeckel muss bei niemals berühren. Öffnen Sie die Laserstrahl, da Augenschäden eingeschalteter Projektorlampe Fenster und lüften Sie. auftreten können! immer entfernt werden. Bei Funkenbildung besteht Brand- und Verbrennungsgefahr. -
Seite 7: Bezeichnung Der Teile

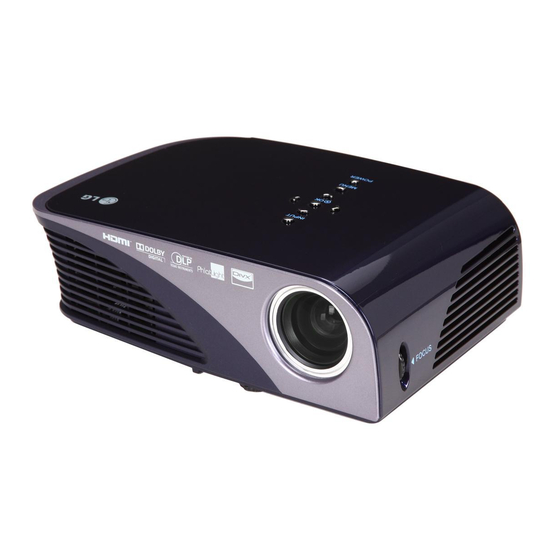

Bezeichnung der Teile Bezeichnung der Teile Gehäuse * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Verbindungsstück
Bezeichnung der Teile Verbindungsstück IR (Fernbedienungssensor) * Zur störungsfreien Funktion der Fernbedienung darf der IR-Sensor nicht verdeckt werden. Kopfhörerbuchse VIDEO IN AUDIO IN DC IN Anschluss Kensington RGB IN Sicherheitssystem HDMI (siehe Seite 13) * Falls die Buchse des gleichzeitig verwendeten HDMI/USB-Anschlusses zu groß... -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung Taste MUTE Taste POWER Taste INPUT Taste KEYSTONE +, - Taste VOLUME +, - Taste RETURN Taste MENU Taste Taste BLANK Taste AUTO Taste Q.MENU Taste USB - Steuerungstasten für USB-Gerät Taste für STANDBILD (Die Funktion STANDBILD ist während der DivX-Wiedergabe nicht möglich.) Taste PAGE... -
Seite 10: Zubehör
RGB to Component-Kabel Tragebeutel Objektivdeckel & Gurt (Nur für Modell HS200G/HS201G) Die Fernbedienung kann in einem Abstand von bis zu 6 Metern und in einem Winkel bis zu 30 Grad (links/rechts) zum Empfangssensor verwendet wer- den. Falls an den Ausgängen auf der Rückseite Kabel angeschlossen werden, wird empfohlen, die Fernbedienung in einem Abstand von unter 3 Metern und in einem Winkel von unter 30 Grad (links/rechts) zu verwenden. -
Seite 11: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Hinweise zum Aufstellen des Projektors * Der Projektor sollte nur unter folgenden Voraussetzungen aufgestellt werden. Ansonsten besteht die Gefahr von Fehlfunktionen oder Schäden am Gerät. Sorgen Sie für eine gute Belüftung des Projektors. Stellen Sie das Gerät nicht auf Teppichen, Vorlegern Der Projektor ist mit Lüftungsöffnungen ausgestattet oder ähnlichen Unterlagen auf. -
Seite 12: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Montieren Sie den Projektor an einer Wand. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. 3. Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Bildwand abstrahlt. Trifft der Lichtkegel nicht rechtwinklig auf die Bildwand auf, ist das Bild verzerrt. -
Seite 13: Aufstellen Des Projektors Auf Einem Stativ
Aufstellung und Einrichtung Aufstellen des Projektors auf einem Stativ * Dieser Projektor kann auf einem Kamerastativ angebracht werden. Hierbei wird anstelle einer Kamera der Projektor auf das Stativ montiert. * Zur Stabilisierung des Stativs sollte eine Fixierschraube mit der Standardgröße 4,5 mm oder weniger verwendet werden. Die maximal mögliche Länge der Fixierschraube beträgt 6,5 mm. -
Seite 14: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Netzkabel an. 2. Schließen Sie den Netzstecker an,und warten Sie kurz, bevor Sie die POWER-Taste auf der Steuerungsleiste oder der Fernbedienung drücken. (Daraufhin leuchtet die Anzeige auf dem Bedienungsfeld auf.) Wählen Sie über die Taste INPUT auf der Fernbedienung bzw. -
Seite 15: Anschluss
Anschluss Anschluss Anschluss eines PCs * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 39. < Anschluss > Audiokabel 1. Schließen Sie das Computerkabel an den RGB IN (PC/DTV) des Projektors an. -
Seite 16: Anschluss Eines Dvd-Players
Anschluss Anschluss eines DVD-Players * Die DVD-Ausgangsbuchsen (Y, PB, PR) besitzen je nach Gerät die Bezeichnungen Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb und Cr. < Anschluss> HDMI Kabel 1.Verbinden Sie den Anschluss HDMI des Projektors über ein HDMI-Kabel mit dem HDMI-Ausgangsanschluss des DVD-Gerätes. -
Seite 17: Funktion
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abwe- icht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. -
Seite 18: Bild Zurücksetzen
Funktion Bild zurücksetzen * Die Einstellungswerte für die BILD sowie für den Bildmodus auf die Standardeinstellungen zurücksetzen. 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten den Eintrag BILD und drücken Sie auf BILD Bewegen Bildmodus : Standard 2.. - Seite 19 Funktion In der Einstellung Warm werden warme Farben wie Rot verstärkt. In der Einstellung Kühl werden die Farbtemperatur Farben weniger kraftvoll und mit einem Blaustich dargestellt. Einstellen des Kontrasts für die Bildschirmhelligkeit auf einen optimalen Wert. Kontrastdynamik Dabei wird das Bild optimiert, indem helle Bereiche heller und dunkle Bereiche dunkler dargestellt werden.
-
Seite 20: Einstellungen Im Menü Anzeige
Funktion Einstellungen im Menü ANZEIGE Projektions Modi ändern * Mit Hilfe dieser Funktion kann das projizierte Bild vertikal oder horizontal gespiegelt werden. 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten Eintrag und drücken Sie auf ANZEIGE Anzeige Bewegen Projektions Modi : Front... -
Seite 21: Automatische Spureinstellung
Funktion Automatische Spureinstellung * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatische Einstellung der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion Automatische Spureinstellung ist nur für den RGB-Eingang möglich. Betätigen Sie die Taste AUTO auf der Fernbedienung. Wenn die Leinwand-Einstellungen während der Bildanzeige einer PC-Grafikkarte Auto Konfig. -
Seite 22: Optionen Im Menü Audio
Funktion Optionen im Menü AUDIO Was ist FM drahtloses Audio (nur HS200/HS200G) FM drahtlos Audio ist eine Möglichkeit zum Senden von Audio Signalen vom Projektor auf UKW Freuqenzen (88,1 MHz – 107,9 MHz)z.B.zur Home-Audioanlage. Sende und Empfangsfrequenz sollten genau aufeinender abgestimmt ein um ein optimale Wiedergabe zu geährleisten. -
Seite 23: Installationsanleitung (Nur Hs200/Hs200G)
Funktion Installationsanleitung (nur HS200/HS200G) Wenn dieses Gerät in einer medizinischen Einrichtung verwendet wird,kann es zu Störungen der anderen im Raum befindlichen Geräte kommen.Bitte verwenden Sie es deshalb NICHT in einer medizinischen Einrichtung. Bitte halten Sie den Abstand zwischen Prijektor und UW Empfänger kleiner 3 m. -
Seite 24: Ton Über Die Lautsprecher Eines Ukw-Empfängers Hören (Nur Hs200/Hs200G)
Funktion Ton über die Lautsprecher eines UKW-Empfängers hören (nur HS200/HS200G) 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten AUDIO Bewegen den Eintrag AUDIO und drücken Sie auf UKW Audio : Aus • Frequenz 88.1 MHz 2..Wählen Sie dann mit den Tasten... -
Seite 25: Lautsprecher-Balance Einstellen
Funktion Lautsprecher-Balance einstellen * Stellen Sie die Lautstärke der Lautsprecher links/rechts wie gewünscht und für den Raum geeignet ein. AUDIO Move 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten UKW Audio : Aus den Eintrag und drücken Sie auf AUDIO •... -
Seite 26: Optionen Im Menü Zeit
Funktion Optionen im Menü ZEIT Abschaltzeit * Mit Hilfe dieser Funktion kann der Projektor nach einer festgelegten Zeit automatisch aus- Q-Menu geschaltet werden. Format 16:9 Lebhaft 1. Drücken Sie die Taste Q.MENU auf der Fernbedienung. Bildmodus Sleep Timer Auswurf 2..Wählen Sie dann mit den Tasten USB auswerfen Sleep Timer Schließen... -
Seite 27: Funktion Leeres Bild
Funktion Funktion Leeres Bild * Mit dieser Funktion können Sie z.B. bei Präsentationen, Konferenzen, Besprechungen die Aufmerksamkeit der Teilnehmer auf sich ziehen. 1. Drücken Sie die Taste BLANK. Der Bildschirm schaltet auf eine Hintergrundfarbe. Die Hintergrundfarbe kann von Ihnen bestimmt werden. (Siehe ‘Auswahl der Hintergrundfarbe’) 2. -
Seite 28: Helligkeit Des Bildes Einstellen
Funktion Helligkeit des Bildes einstellen 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten OPTION Bewegen den Eintrag OPTION und drücken Sie auf Menü Sprache : Deutsch Leeres Bild : Schwarz Bild erfassen 2. Wählen Sie dann mit den Tasten LED Modus aus und drücken Sie LED Modus... -
Seite 29: Funktion Demo-Modus
Funktion Funktion Demo-Modus 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten OPTION Bewegen den Eintrag OPTION und drücken Sie auf Menü Sprache : Deutsch Leeres Bild : Schwarz Bild erfassen 2..Wählen Sie dann mit den Tasten Demo Modus aus und drücken LED Modus : Normal... -
Seite 30: Usb
* Die Abbildung kann von Ihrem Projektor abweichen. Verwendung eines USB-Gerätes USB-Gerät anschließen * Beim Anschluss eines USB-Gerätes wird automatisch der folgende Bildschirm einge blendet. Auf dem USB-Gerät können keine neuen Ordner angelegt oder vorhandene Ordner gelöscht werden. 1. Schließen Sie das USB-Gerät am USB-Anschluss auf der Geräterückseite an. 2. -
Seite 31: Fotoliste
FOTOLISTE * Auf dem USB-Gerät gespeicherte Fotodateien (*.jpg) können angezeigt werden. Die hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Die gezeigten Abbildungen dienen als Bedienungsbeispiele für den Projektor. Unterstützte Fotodateien: *.JPG • Es können ausschließlich JPG-Dateien angezeigt werden. •... -
Seite 32: Menü Vollbild
Menü Vollbild 1. Drücken Sie die Taste . Wechseln Sie dann mit den Tasten FOTOLISTE und drücken Sie auf 2. Wählen Sie mit den Tasten die gewünschte Fotodatei und drücken Sie auf 3. Wählen Sie dann mit den Tasten aus und drücken Ansicht Sie auf 4. -
Seite 33: Musikliste
MUSIKLISTE * Über das Menü MUSIKLISTE können MP3-Dateien auf einem USB-Speichergerät zur Wiedergabe ausgewählt werden. Die hier gezeigten Bildschirmmenüs können sich je nach Gerätemodell unterscheiden. Unterstütztes Dateiformat: *.MP3 Bitrate zwischen 8 Kbps und 320 Kbps • Sampling rate (Abtastfrequenz): MPEG1 Layer 3: 8 kHz - 48 kHz •... -
Seite 34: Titelauswahl Und Untermenü
Safety Instructions Titelauswahl und Untermenü 1. Drücken Sie die Taste . Wechseln Sie dann mit den MUSIKLISTE Seite 1/1 Keine Markierung Tasten und drücken Sie auf M U U S S I I K K L L I I S S T T E E LaufwerkA Titel Dauer... -
Seite 35: Filmliste
Safety Instructions FILMLISTE * Die Filmliste wird angezeigt, sobald ein angeschlossenes USB-Gerät erkannt wird. Diese Liste wird zur Wiedergabe von Filmdateien auf dem Projektor benötigt. Unterstützte Filmdateien Maximal unter- Dateierweiterung Video-Codec Halterung Audio-Codec Beschreibung stützte Auflösung MPEG4 DivX 3.XX Das Format DivX 4.XX Microsoft MPEG4 •... -
Seite 36: Bildschirmanzeigen
Bildschirmanzeigen 1. In den übergeordneten Ordner wechseln. FILMLISTE Seite 1/1 Keine Markierung 2. Vorschau: Anzeige der Titel/des Ordnernamens der Movie Titel Dauer UP-Ordner Filmtitel im gewählten Ordner 3. Aktuelle Seite/Gesamtanzahl der Seiten 704 x 396 668 MB 4. Gesamtanzahl markierter Filme UP-Ordner 5. -
Seite 37: Wiedergabe Eines Films
Wiedergabe eines Films * Während der Filmwiedergabe können verschiedene Einstellungen vorgenommen werden. 1. Drücken Sie die Taste . Wechseln Sie dann mit den Tasten M U U S S I I K K L L I I S S T T E E und drücken Sie auf 2. -
Seite 38: Anzeige Des Divx-Registrierungscodes
Anzeige des DivX-Registrierungscodes * Bestätigung des DivX-Registrierungscodes des Projektors. Mit Hilfe der Registrierungsnummer können Spielfilme über www.divx.com/vod ausgeliehen oder gekauft werden. 1. Drücken Sie die Taste MENU. Markieren Sie mit den Tasten Bewegen den Eintrag und drücken Sie auf Fotoliste Musikliste Filmliste 2..Wählen Sie dann mit den Tasten... -
Seite 39: Informationen
Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) * Wenn das Eingangssignal nicht vom Projektor unterstützt wird, erscheint die Meldung „Ausserhalb der Frequenz“. * Der Projektor unterstützt Typ DDC1/2B als Plug & Play-Funktion (Automatische Erkennung des PC-Monitors). * Unterstützte Signaltypen zur PC-Synchronisierung: Separate Synchronisierung. -
Seite 40: Wartung
Informationen Wartung * Der Projektor ist sehr wartungsfreundlich. Säubern Sie regelmäßig das Objektiv, damit keine Staub- oder Schmutz-partikel in das Bild pro- jiziert werden. Wenn Teile ausgewechselt werden müssen, wenden Sie sich an Ihren Händler. Schalten Sie den Projektor vor der Reinigung immer zuerst aus und ziehen Sie den Netzstecker. -
Seite 41: Technische Daten
Informationen Technische Daten HS200 (HS200-JE) / HS200G (HS200G-JE) MODELL HS201 (HS201-JE) / HS201G (HS201G-JE) Auflösung 800(Horizontal) x 600(Vertical)pixel Bildformat horizontal/vertikal 4:3(horizontal:vertical) Bildschirmgröße(mm) 13,97 Bildwandformat 0,44 m ~ 2,41 m(38,1 cm ~ 302,2 cm) (Projektionsabstand) 100 % Projektionsoffset Reichweite der Fernbedienung NTSC/PAL/SECAM/NTSC4.43/PAL-M/PAL-N/PAL-60...
