Inhaltszusammenfassung für Panasonic TX-20LA60F

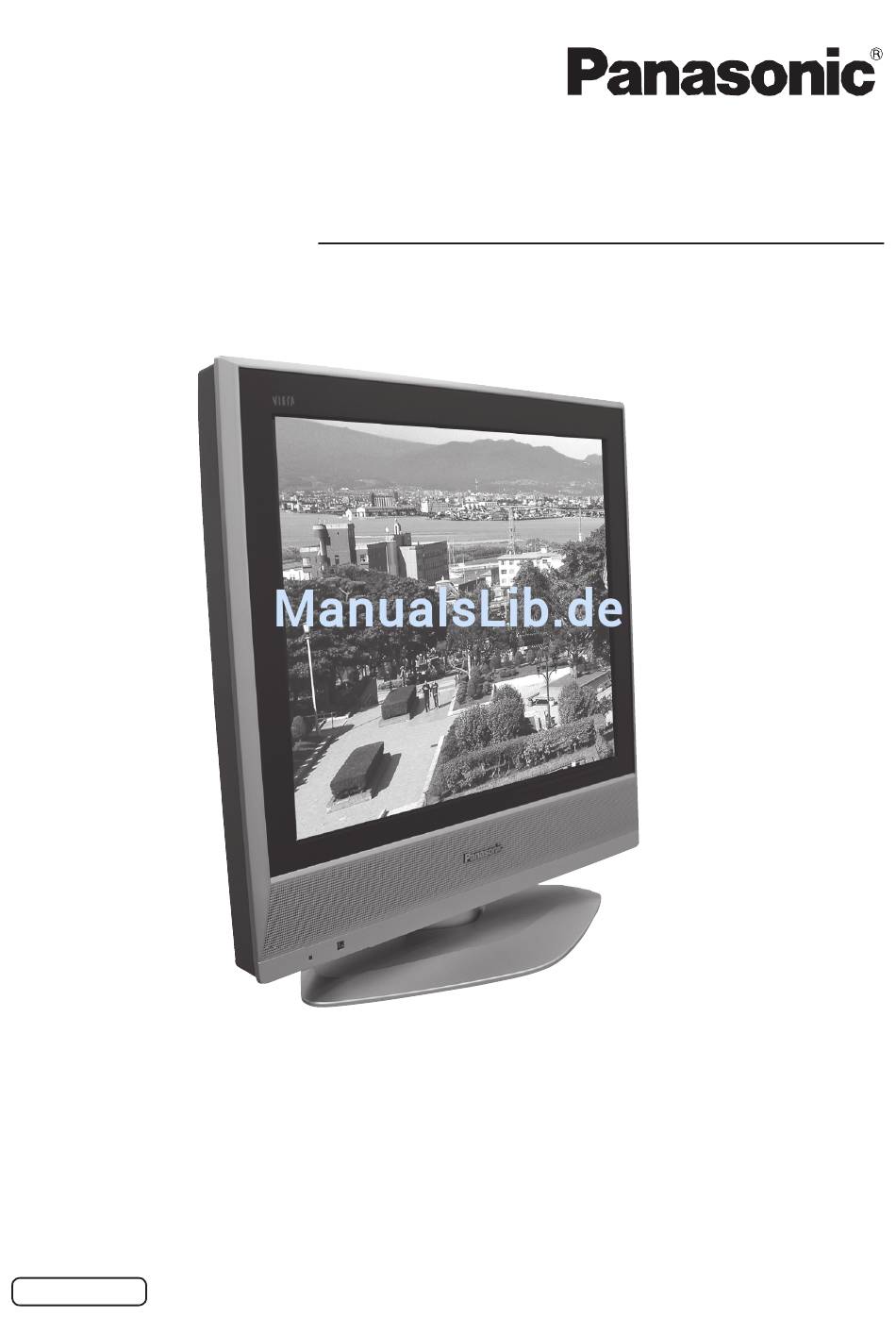

- Seite 1 Bedienungsanleitung LCD-Fernseher TX-20LA60F Modell-Nr. TX-20LA6F Bei der obigen Abbildung handelt es sich um ein Bild. Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf. Deutsch TQB0E0353A...
-
Seite 2: Inhaltsverzeichnis
Willkommen Sehr geehrter Panasonic-Kunde, wir hoffen, dass Ihr neuer Fernseher Ihnen viele Jahre Freude bereiten wird. Mit dem Abschnitt Schnellstart zu Beginn dieser Anleitung, können Sie Ihren Fernseher schnell in Betrieb nehmen. Wir empfehlen Ihnen, anschließend die ganze Anleitung zu lesen und sie zur späteren Bezugnahme aufzubewahren, wenn Sie die vielen erweiterten Funktionen verwenden möchten. -
Seite 3: Warnungen Und Vorsichtsmassnahmen
• Diese Art von LCD-Beschädigung ist kein Betriebsdefekt und ist über oder auf dem Fernseher aufgestellt werden. daher nicht durch die Garantie von Panasonic gedeckt. • Bewahren Sie nicht benötigte Kleinteile und andere Gegenstände • Der Ein- / Aus-Schalter dieses Modells trennt den Fernseher außerhalb der Reichweite kleiner Kinder auf. -
Seite 4: Batterien Für Die Fernbedienung
Batterien für die Fernbedienung Batterien Grösse R6 (UM3) Ziehen Sie am Haken und Batterien korrekt einsetzen, Deckel wieder einsetzen. halten Sie diesen fest. dabei auf die Pole (+) und (-) Öffnen Sie danach den achten. Batteriefachdeckel. • Achten Sie darauf, daß die Pole der Batterien korrekt ausgerichtet sind. •... -
Seite 5: Schnellstart
Schnellstart Anschluss- und Einrichtungsoptionen Bitte ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie irgendwelche Kabel anschließen oder abtrennen. HF-Kabel (nicht mitgeliefert) Scart-Kabel (nicht mitgeliefert) HF-Kabel VCR/DVD ODER (nicht mitgeliefert) RECORDER Antenne einstecken und Zubehör anschließen. Stecken Sie den Netzstecker des Fernsehgerätes in die Wandsteckdose. Drücken Sie am Fernsehgerät die Taste , um das Gerät einzuschalten. -
Seite 6: Hauptbedientasten: Auf Der Oberseite Und Auf Der Fernbedienung
Hauptbedientasten: Auf der Oberseite und auf der Fernbedienung STR (Speichertaste) Ein- / Aus-Schalter zum Speichern der Abstimmung und sonstiger Funktionseinstellungen. Taste TV/AV (siehe Seite 21) F (Funktionswähltaste) Wechseln der Programmpositionen um einen Schritt vor oder zurück. Wenn eine Funktion angezeigt wird, kann diese durch Drücken der Tasten angehoben oder abgesenkt werden. -
Seite 7: Bedienung Über Die Bildschirm-Menüs (Osd)
Bedienung über die Bildschirm-Menüs (OSD) Viele der Einrichtungen dieses Fernsehers werden über das Bildschirm-Menüsystem aufgerufen. Verwenden Sie die Fernbedienung wie unten dargestellt, um die gewünschten Funktionen aufzurufen und einzustellen. MENU Die Taste MENU dient zum Öffnen des Hauptmenüs und außerdem zum Zurückschalten in das vorherige Menü. Die Cursortasten Auf und Ab dienen zum Bewegen des Cursors und Auswählen von Menüs. -
Seite 8: Bildeinstellung
Bildeinstellung MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Bildeinstellung. Rufen Sie das Menü Bildeinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. -
Seite 9: Toneinstellung
Toneinstellung MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Toneinstellung. Rufen Sie das Menü Toneinstellung auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. EXIT Durch Drücken der OK-Taste nach dem Einstellen einer Funktion wird diese Einstellung als Vorgabe gespeichert (und ersetzt die Werkseinstellung). -
Seite 10: Installation
Installation MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. EXIT Sie können jederzeit die Taste EXIT drücken, um zum normalen Fernsehbetrieb zurückzukehren. -
Seite 11: Tv-Speicher-Menü - Übersicht
TV-Speicher-Menü – Übersicht Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Zur gewünschten Menüoption gehen. Gewünschte Option einstellen bzw. gewünschtes Menü aufrufen. Sie können jederzeit die Taste EXIT drücken, um zum normalen Haupt-Menü... -
Seite 12: Tv-Speicher-Menü - Ändern
TV-Speicher-Menü – Ändern MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zu Ändern. Rufen Sie Ändern auf. Zur gewünschten Programmposition gehen (z. B. Progr. 3). Die erforderlichen Änderungen vornehmen, z. -
Seite 13: Einen Sender Neu Benennen
TV-Speicher-Menü – Ändern Einen Sender neu benennen Ändern Cursor zur Spalte Sender bewegen. Pos. Kanal Sender Sperren CH21 CH51 CH41 Das neue Zeichen wählen. Im Kasten unten auf dem Bildschirm CH47 CH37 erscheint das gegenwärtig gewählte Zeichen. ABCDEFGHIJKLMNOPQRST U V W X Y Z + - 0 1 2 3 4 5 6 7 8 9 Cursor zur nächsten Zeichenposition bewegen. -
Seite 14: Programmführer
Programmführer Der Programmführer zeigt eine Programmliste an. Betätigen Sie die Taste STATUS (STATUS) auf der Fernbedienung, um eine Liste der gefundenen Kanäle CH44 SC1 anzuzeigen. Auto Betätigen Sie dann die Farbtaste, um auf die gewählte Seite zu gelangen. Die Farbleiste und Bildschirminformationen werden ausgeblendet, wenn Sie die Farbtaste nicht betätigen. -
Seite 15: Tv-Speicher-Menü - Automatischer Sendersuchlauf (Atp)
TV-Speicher-Menü – Automatischer Sendersuchlauf (ATP) Mit ATP wird Ihr Fernseher automatisch neu abgestimmt. Dies ist z. B. nützlich, wenn Sie umziehen und Ihren Fernseher auf die örtlichen Sender einstellen möchten. MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü... -
Seite 16: Tv-Speicher-Menü - Manueller Suchlauf
TV-Speicher-Menü – Manueller Suchlauf Sie können auch einzelne Programmplätze neu abstimmen: MENU Drücken Sie die Taste MENU. Navigieren Sie zum Menü Installation. Rufen Sie das Menü Installation auf. Navigieren Sie zum TV-Speicher-Menü. Rufen Sie das TV-Speicher-Menü auf. Navigieren Sie zum Suchlauf. Rufen Sie Suchlauf auf. -
Seite 17: Aspekt-Funktion
Aspekt-Funktion Durch wiederholtes Drücken der Taste ASPECT können Sie zwischen ASPECT den Formaten wählen: 4:3, 16:9 Drücken Sie die Taste ASPECT und anschließend die Rote oder Grüne Taste, um die Formatoptionen vorwärts oder rückwärts zu Grün durchblättern. 4 : 3 4:3 zeigt ein 4:3 Bild in dessen normaler 4:3 Größe an, ohne Formatverzerrungen. -
Seite 18: Videorecorder / Dvd / Dvd-R-Bedienung
Videorecorder / DVD / DVD-R-Bedienung Mit der Fernbedienung können auch einige Funktionen bestimmter Panasonic-Videorecorder und DVD-Geräte (DVD - Digital Versatile Disc) bedient werden. Einige Videorecorder und DVD-Geräte verfügen über unterschiedliche Funktionen - überprüfen Sie also die Kompatibilität anhand der Bedienungsanleitung dieser Geräte oder fragen Sie Ihren Fachhändler. -
Seite 19: Videotext-Bedienung
Videotext-Bedienung • Die Videotext-Funktionen können, abhängig vom Sender, unterschiedlich sein und sind nur dann verfügbar, wenn der gewählte Kanal das Videotext-Signal überträgt. • Durch mehrfaches Drücken der MENU-Taste im Videotext-Modus wird die Kontrastfunktion durch einen cyan- farbenen Balken dargestellt. Drücken Sie , um die Einstellung nach Wunsch zu ändern. - Seite 20 Videotext-Bedienung Die Programmposition kann nicht geändert werden, wenn Sie sich im Betrieb für „Aktuelle Nachrichtenmeldung”, „Aktualisierung” oder „Codierter Zugriff auf Zusatzseiten” befinden. Beliebteste Seite (F.P.) Speichert eine Lieblingsseite für sofortigen Zugriff. Dazu muß sich das Fernsehgerät im List- Modus befinden und auf eine Programmposition zwischen 1 und 25 eingeschaltet sein. Seitennummer wählen und dann die blaue-Taste drücken und gedrückt halten, bis die Farbe F.P.
- Seite 21 Videotext-Bedienung Falls Sie die Nummer der gewünschten Unterseite wissen, drücken Sie die Taste MENU (zur Anzeige der Spezialfunktionen) und anschließend die Blaue Taste. Dort, wo normalerweise die gefundene Seitennummer angezeigt wird, erscheint T****. Tragen Sie die gewünschte Nummer der Unterseite ein, bevor T**** ausgeblendet wird. Beispiel: Zum Aufrufen von Seite 6 geben Sie die Ziffernfolge 0, 0, 0 und 6 ein.
-
Seite 22: Audio- / Video-Anschlüsse
Audio- / Video-Anschlüsse An diesen Fernseher können verschiedene zusätzliche Geräte angeschlossen werden. Auf den folgenden Seiten wird der Anschluss von externen Geräten auf der Rückseite des Fernsehers beschrieben. Nach dem Anschließen Ihres Zusatzgerätes können Sie die Eingabe folgendermaßen ansehen: TV/AV Die TV/AV-Menütaste drücken. -
Seite 23: Anschluss An Die Av1-Scart-Buchse
Audio- / Video-Anschlüsse Anschluss an die AV1-Scart-Buchse VIDEORECORDER SET TOP-BOX DVD-SPIELER CAMCORDER SPIELKONSOLE / COMPUTER(RGB) Anschluss an die AV2-Eingangsbuchsen S-Video Video Audio VIDEORECORDER/ S-VIDEORECORDER DVD-SPIELER CAMCORDER S-VIDEO-CAMCORDER S-VIDEO Anschluss an die S-VIDEO oder AUDIO VIDEO-Buchse. VIDEO Hinweise: • Das hier abgebildete Zubehör samt Anschlusskabeln gehört nicht zum Lieferumfang dieses Fernsehgerätes. •... -
Seite 24: Störungssuche
Wenn Ihr Fernsehgerät ein Funktionsproblem hat, dann suchen Sie bitte das entsprechende Symptom in der folgenden Tabelle und führen Sie die vorgeschlagene Überprüfung durch. Wird dadurch das Problem nicht beseitigt, wenden Sie sich bitte an Ihren örtlichen Panasonic-Fachhändler und geben Sie die Modell- und Seriennummer an (beide befinden sich hinten am Gerät). -
Seite 25: Wartung
Wartung Dieses Gerät mit einem weichen und trockenen Tuch reinigen. Wenn die Oberflächen verunreinigt sind, sollte ein mit Seifenwasser oder einem milden Reinigungsmittel angefeuchtetes Tuch verwendet werden. • Verwenden Sie Glas-Reiniger, um stark verschmutzte Teile des LCD-Panels zu reinigen. • Niemals Alkohol, Farbverdünner oder Benzol zum Reinigen dieses Gerätes verwenden. •... -
Seite 26: Technische Daten
Technische Daten TX-20LA60F, TX-20LA6F Modell Stromquelle AC 220-240 V, 50 Hz. Leistungsaufnahme Normaler Betrieb : 41 W Bereitschaftszustand : 1 W LCD-Panel Weitwinkel-VGA (640 x 480 pixels) LCD-Panel 4:3-Seitenverhältnis Bildschirmgrösse 408 mm (B) x 306 mm (H) Lautsprecher 9 cm x 5 cm, 2 pcs, 4 Ω... - Seite 28 Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend den grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder ver- wendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elek- tronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
