I. Ihr neuer SPIKES-SPIDER COMPACT
1. Lieferumfang
Mit dem Kauf des SPIKES-SPIDER COMPACT haben Sie ein hochwertiges Sicherheits-
produkt gekauft, das durch seine universelle Konzeption eine grosse Bandbreite von
verschiedenen Reifengrössen abdeckt. Die genauen Angaben über die verschiedenen
Reifengrössen, für die Ihr SPIKES-SPIDER COMPACT geeignet ist, finden Sie auf der
beiliegenden Reifentabelle. Die Verpackung enthält zwei Stützringe und 16 Arme

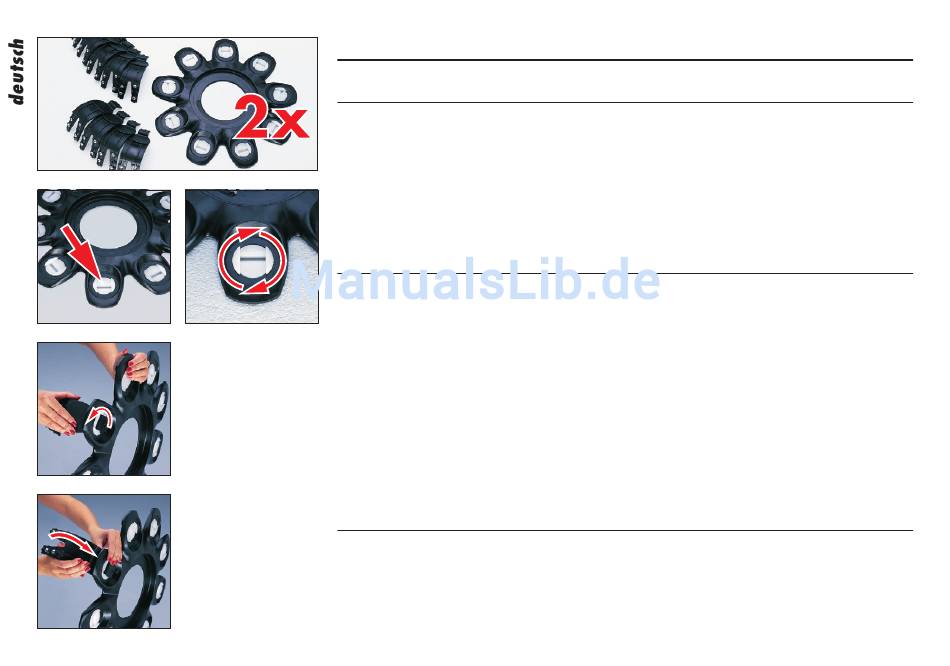

(Grösse 1 u. 2) oder 2 Stützringe und 18 Arme (Grösse 3 u. 4) (Bild 1).
2. Anpassung und Grössenbestimmung
An den Ausbuchtungen des Stützringes befinden sich drehbare Lager (Bild 2). Die
Schlitze in den drehbaren Lagern sind bewusst asymetrisch d.h. nicht mittig ange-
3
ordnet (Bild 3). Durch Drehen der Lager können Sie den Durchmesser des SPIKES-
SPIDER COMPACT um 16 mm vergrössern oder verkleinern.
Also: Zeigt der Pfeil auf das Lager «L» (=gross) ist Ihr SPIKES-SPIDER COMPACT
gross eingestellt. Zeigt der Pfeil auf das Lager «S» (= klein) ist Ihr SPIKES-SPIDER
COMPACT klein eingestellt. Werksseitig sind die Lager für die jeweils kleineren
Spider Grössen eingestellt. Bitte entnehmen Sie die richtige Position der Lager der
beiliegenden Reifentabelle (Bild 3).
3. Verbinden der Arme mit dem Stützring
Bringen Sie die Lager unter Zuhilfenahme eines SPIKES-SPIDER Armes ggfs.in die
von Ihnen benötigte Position (Bild 4). Nachdem Sie alle Lager an beiden
Stützringen in die gleiche Position gebracht haben, führen Sie jeden Arm von hinten
(hinten = flachere Seite des Stützringes ohne Spikes-Spider Schriftzug) in den
Schlitz des Lagers ein, bis er deutlich einrastet (Bild 5).
