KGT Linea II Montageanleitung Seite 25

Verbindungsplatte (V4)
Verbindungsplatte (V4)
M6 x 2
M6 x 2
Querriegel
(P9)
Querriegel (P9)
M6 x 2
Rinnenprofil (P7)

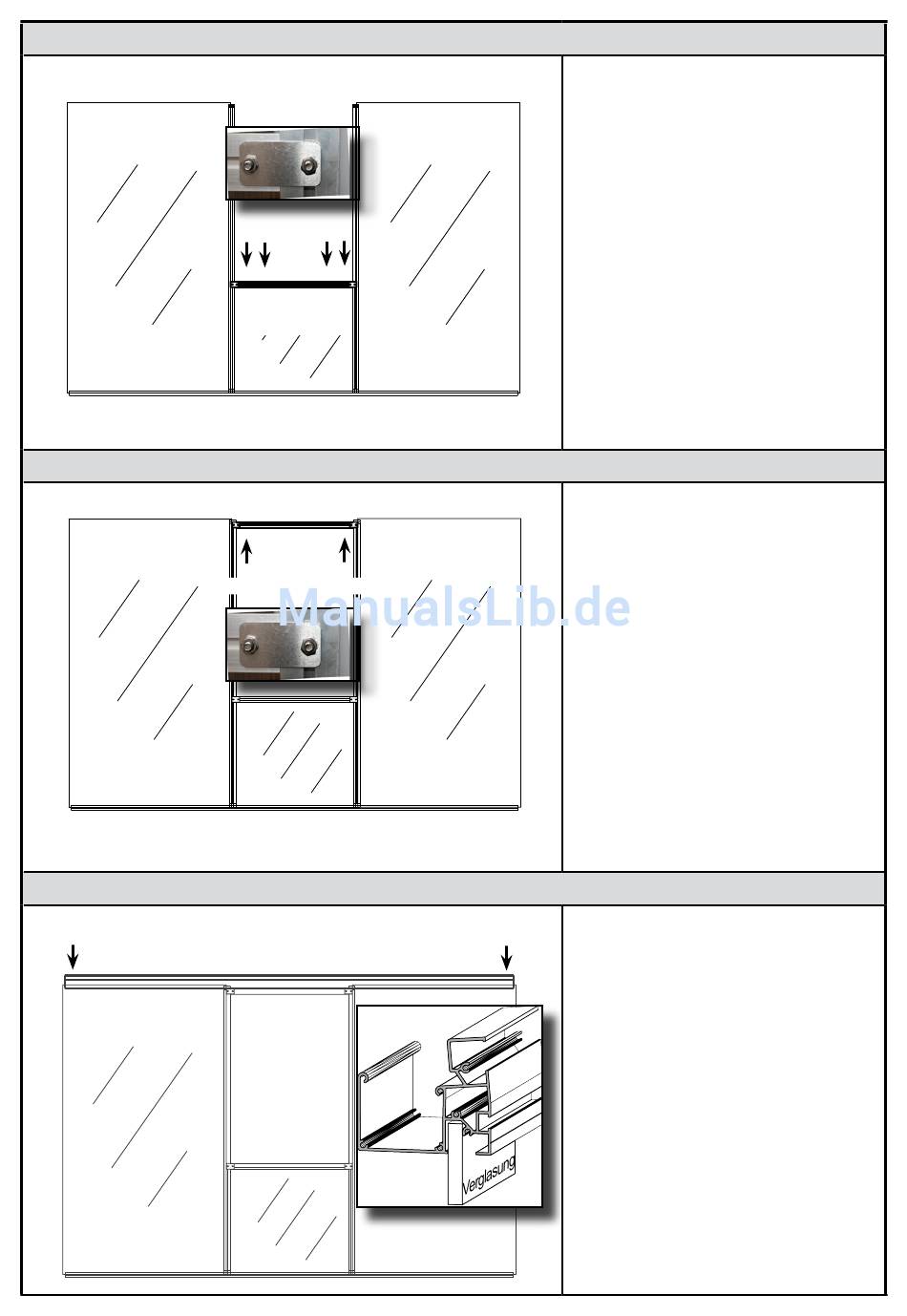

Schritt 5
Stecken Sie auf die eingezogenen
Schritt 6
Schritt 7
M6 x 2
25
In den Querriegel werden vier
Sechskantschrauben M6 x 2
(S2) eingeschoben.
Anschließend wird dieser auf die
Verglasung gesteckt.
Schrauben die Verbindungsplatte
(V4) und verschrauben diese mit
Mutter M6 (S).
Auch im oberen Bereich wird der
Querriegel mittels
Verbindungsplatte (V4) und
Sechskantschrauben M6 x 2
(S2) fixiert.
Als nächstes die Rinne von der
Seite her in die Gleiter
einschieben.
Ziehen Sie an jeder Seite jeweils
eine Schraube M6 x 2 ein.
Den Querriegel schieben Sie bis
unter die Rinne.
