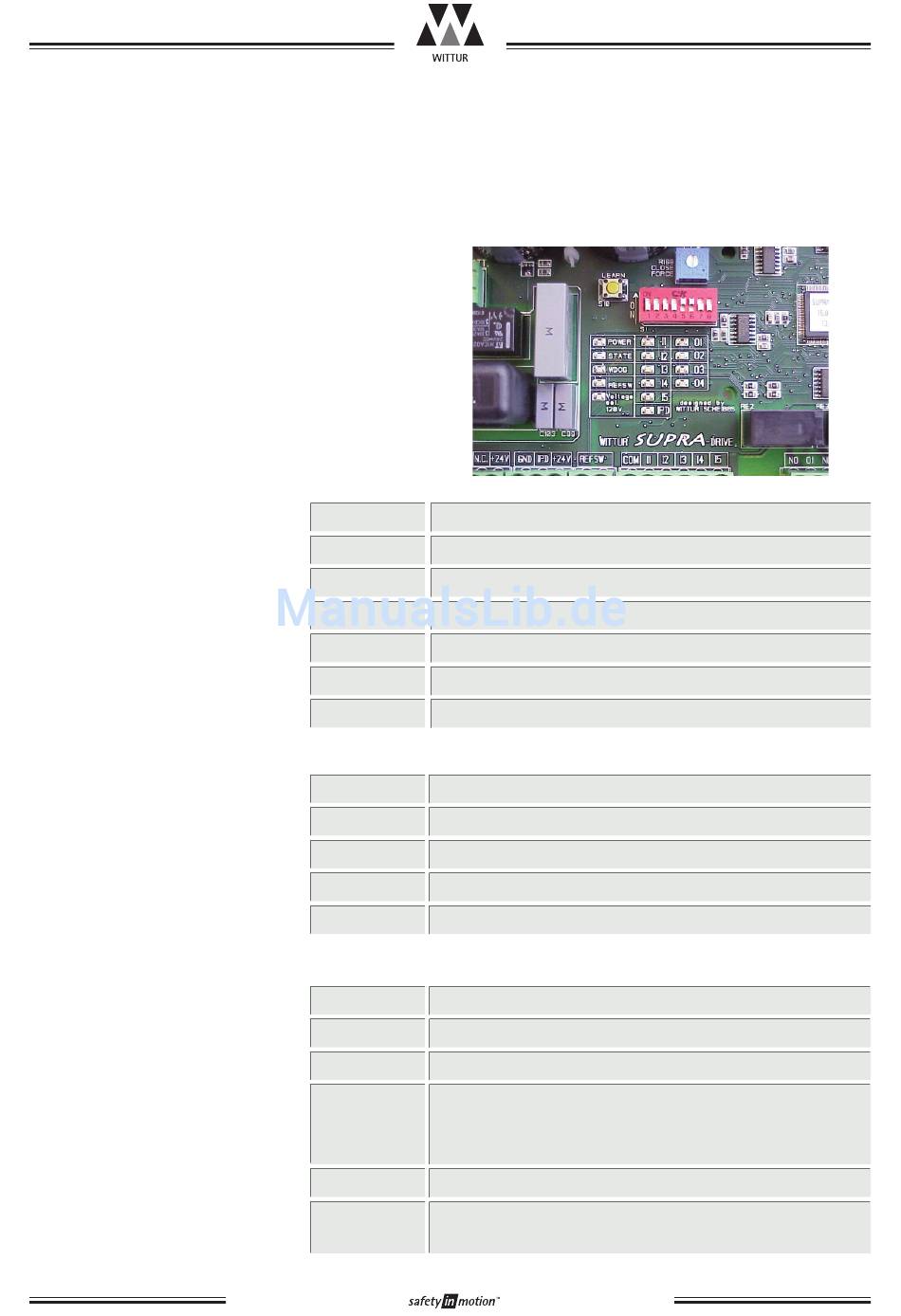

Beschreibung der LED's

7.1 LED's Eingänge
7.2 LED's Ausgänge
7.3

Verschiedene LED's

Änderungen vorbehalten!
Name LED leuchtet wenn
I1 Input 1 auf COM geschalten ist
I2 Input 2 auf COM geschalten ist
I3 Input 3 auf COM geschalten ist
I4 Input 4 auf COM geschalten ist
I5 Input 5 auf COM geschalten ist
IPD Input Passagier-Schutzeinrichtung (Fotozelle, ...)
Name LED leuchtet wenn
O1 Output 1 Relais angezogen ist
O2 Output 2 Relais angezogen ist
O3 Output 3 Relais angezogen ist
O4 Output 4 Relais angezogen ist
Name LED leuchtet wenn
POWER die Spannungsversorgung eingeschalten ist
WDOG der Mikrocontroller nicht arbeitet
STATE Leuchtet: beim Einschalten und Lernen
Blinkt: wenn ein Fehler aufgetreten ist
Aus: Normalbetrieb
REFSW sich die Türe im Close-Endschalterbereich befindet
VOLTAGE SEL. 120VAC Versorgungsspannung selektiert wurde
120VAC
