Betriebsanleitung
6

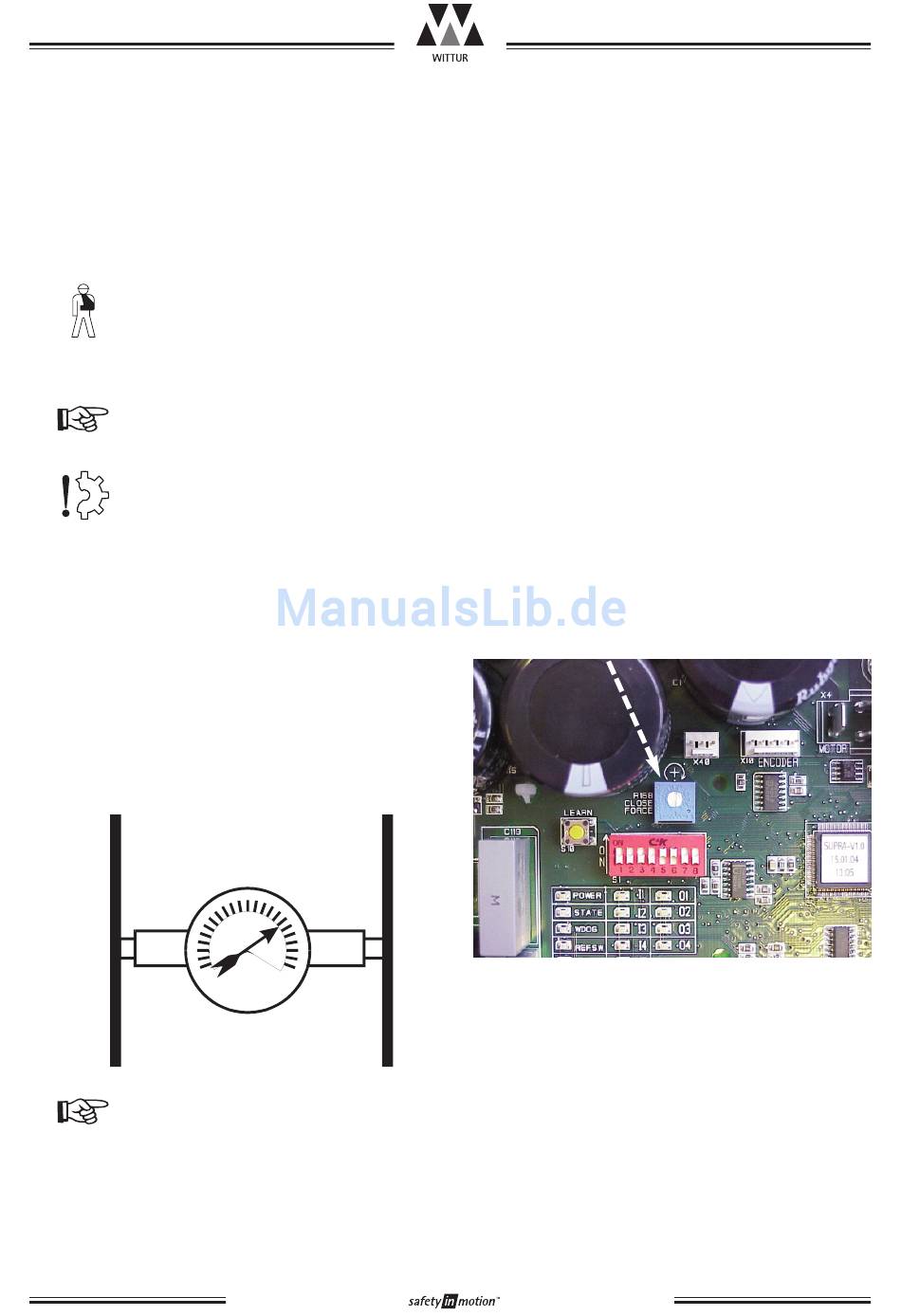

Unbedingt notwendige Einstellungen

6.1 Einstellen der Schließkraft
Eine zu hohe Schließkraft kann Passagiere
ernsthaft verletzen. Die max. erlaubte Kraft
finden Sie in der für ihr Land gültigen
Aufzugsnorm (EN81: max. 150N).
Die Einstellung muß mit einem Kraft-
meßgerät geschehen.
Versuchen Sie nicht die Kraft einer in
Bewegung befindlichen Tür zu messen,
halten Sie die Tür zuerst an um Schäden
am Kraftmeßgerät zu vermeiden!
- Öffnen und schließen Sie die Tür manuell und
überprüfen Sie, daß keine mechanischen
Hindernisse vorhanden sind.
- Halten Sie das Kraftmeßgerät zwischen die
schließenden Türpanele (zentral öffnend) oder
zwischen Panel und Anschlagspfosten (seitlich
öffnend).
Bei zentral öffnenden Türen zeigt das
Meßgerät die Hälfte der tatsächlichen
Kraft an. Bei seitlich öffnenden Türen zeigt
das Meßgerät die tatsächliche Kraft an.
Änderungen vorbehalten!
- Schließen Sie die Tür mit Hilfe des Schließ-
tasters (oder Schließkommando). Die Testfahrt-
taster funktionieren nur wenn der DIP Schalter
S1/1 (Test Taster Fahrt) aktiviert ist.
- Das Kraftmessung sollte kürzer als 10 Sekunden
andauern, danach muß das Schließkommando
kurzzeitig entfernt werden, bevor Sie mit den
Einstellungen fortfahren.
- Die Schließkraft ist entsprechend Norm, mittels
Potentiomenter CLOSE FORCE einzustellen. Die
Schließkraft erhöht sich wenn Sie das
Potentiometer im Uhrzeigersinn drehen!
6.2

Einstellen der Geschwindigkeit

- Die Türelektronik bietet die Möglichkeit zwi-
schen 4 verschiedenen Geschwindigkeitsstufen
zu wählen (für Behindertenaufzüge oder ande-
re Zwecke).
- Siehe dazu DIP-Schalter
(Kapitel 7).
Blatt/ sheet
D27HMDE.012
Datum/ date
01.03.2004
Stand/ version
23.02.2009
Geprüft/ approved WAT/MZE
Beschreibung
Subject to change without notice!
