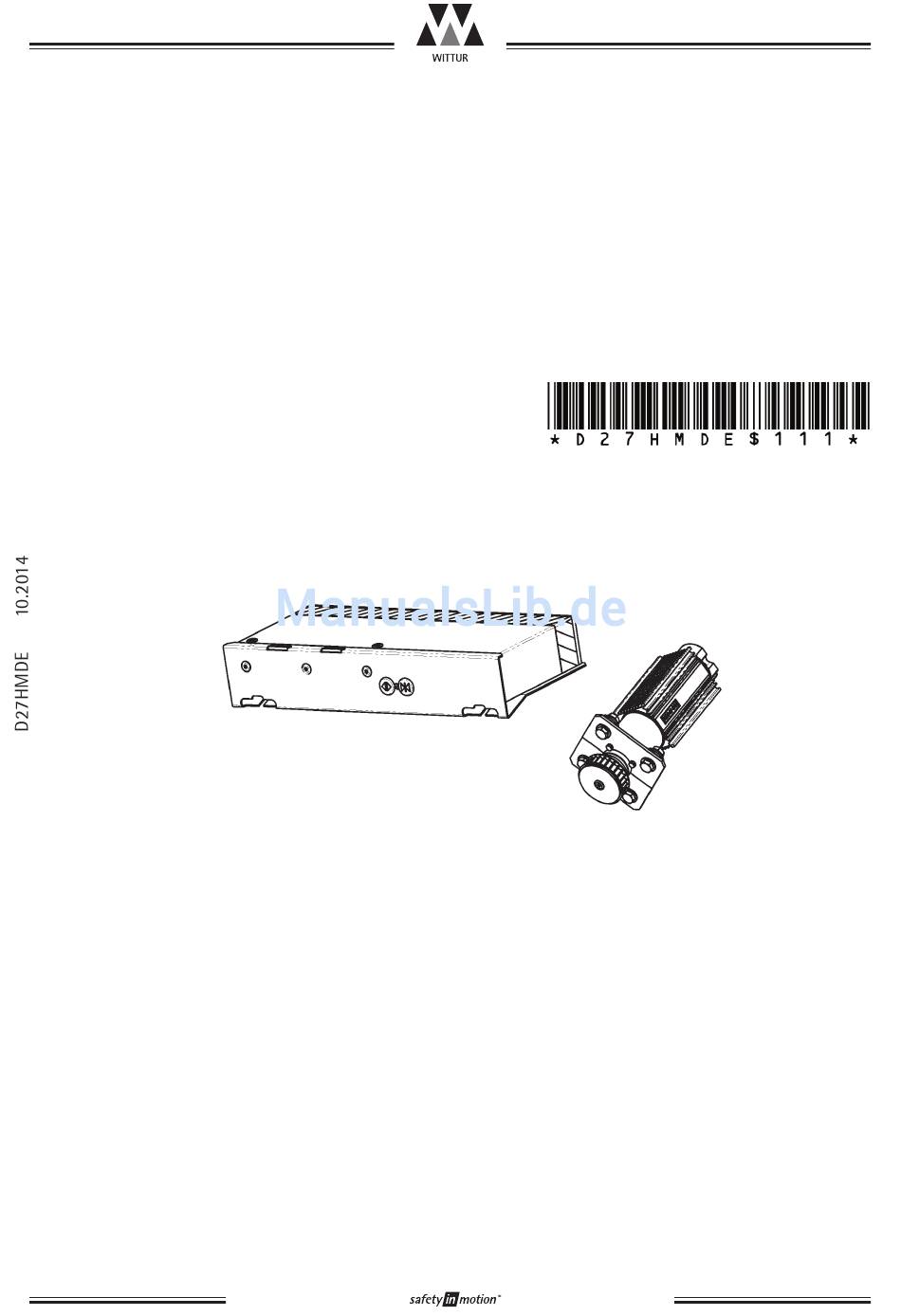

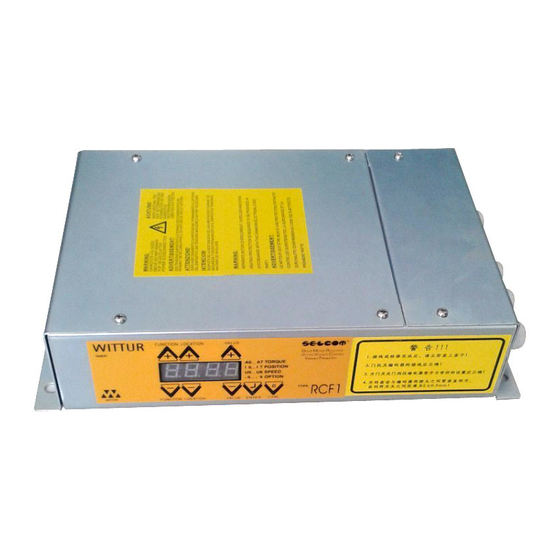

RCF1 Austauschpaket
Betriebsanleitung
Nachdruck, Übersetzung und Vervielfältigung in
jeglicher Form - auch auszugsweise - bedürfen der
schriftlichen Genehmigung der WITTUR Austria GmbH.
Änderungen vorbehalten!
RCF1 Austauschpaket
Bestellbezeichnung:
Schutzklasse IP20 (Standard)
Schutzklasse IP54
WITTUR Austria GmbH
Sowitschstrasse 1 • A-3270 Scheibbs, Austria
Tel. +43 (0) 7482/42542-0 • Fax +43 (0) 7482/42542-32
http://www.wittur.com • E-Mail: info.at@wittur.com
ID Unique PM.2.000375.DE
Blatt/ sheet
Datum/ date
Stand/ version E-06.10.2014
Geprüft/ approved WAT/MZE
903340G01
903357G01
Änderungen gegenüber den in dieser Betriebsanlei-
tung aufgeführten Angaben und Abbildungen behal-
ten wir uns vor.
D27HMDE.000
01.03.2004
Subject to change without notice!
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Wittur RCF1
- Seite 1 Nachdruck, Übersetzung und Vervielfältigung in Änderungen gegenüber den in dieser Betriebsanlei- jeglicher Form - auch auszugsweise - bedürfen der tung aufgeführten Angaben und Abbildungen behal- schriftlichen Genehmigung der WITTUR Austria GmbH. ten wir uns vor. Änderungen vorbehalten! Subject to change without notice!
-
Seite 2: Inhaltsverzeichnis
Ausgänge ............D27HMDE.015 9 Einstellung anderer RCF1 Parameter ...... - Seite 3 15.1 Einführung ............D27HMDE.024 15.2 Anschluß des Wittur Programming Tool an die WHD SUPRA-Elektronik ..D27HMDE.024 15.3 Menüstruktur des Programming Tool .
-
Seite 4: Allgemeines Vor Montagebeginn
Gegebenheiten für Montagearbeiten zur Ver- vertraut sind. Ausreichende Kenntnisse im fügung stehen, sowie wo (Werkstatt oder Aufzugbau sind Voraussetzung. Fa. WITTUR lehnt Baustelle) und wann welche Montagetätigkeiten jegliche Verantwortung für Schäden, die durch ausgeführt werden können oder müssen. Es emp- nicht fachgerechte oder sonstige Handlungen, die fiehlt sich daher, die diverse Arbeitsabläufe... -
Seite 5: Allgemeine Abmessungen
RCF1 Austauschpaket Blatt/ sheet D27HMDE.004 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Allgemeine Abmessungen * 122 Version IP54 ** 502 Version IP54 Demontage Diese Teile entfernen Änderungen vorbehalten! Subject to change without notice! -
Seite 6: Montage
RCF1 Austauschpaket Blatt/ sheet D27HMDE.005 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Montage Motoreinheit O2/C, 72/L+R Änderungen vorbehalten! Subject to change without notice! - Seite 7 RCF1 Austauschpaket Blatt/ sheet D27HMDE.006 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version D-29.01.2014 Geprüft/ approved WAT/MZE Motoreinheit 12/L-R, 32/L-R, 42/C, 62/C Änderungen vorbehalten! Subject to change without notice!
-
Seite 8: Einstellung Der Zahnriemenspannung
RCF1 Austauschpaket Blatt/ sheet D27HMDE.007 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Einstellung der Zahnriemenspannung Zum Einstellen der Spannung des Zahriemens (1) wie folgt vorgehen: Zuerst den Bolzen (4) und die Mutter (2) lösen, dann zum Erhöhen oder verringern der Spannung die Mutter (3) anziehen oder lockern. -
Seite 9: Elektronikeinheit
RCF1 Austauschpaket Blatt/ sheet D27HMDE.008 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Elektronikeinheit Änderungen vorbehalten! Subject to change without notice! -
Seite 10: Ansicht Elektronikeinheit
X19 - Netzspannungsversorgung X4 - Motor X40 - Testfahrt Taster X5 - Batteriespannungsversorgung (optional) X6 - Transformator, sekundäre Wicklung X8 - RS485 Schnittstelle für WPT (Wittur Programming Tool) X9 - Transformator, primäre Wicklung Änderungen vorbehalten! Subject to change without notice! -
Seite 11: Inbetriebnahme
RCF1 Austauschpaket Blatt/ sheet D27HMDE.010 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Inbetriebnahme Türantriebe die direkt vom Werk geliefert werden sind voreingestellt. Stromversorgung - Der WHD-MIDI / SUPRA-Antrieb hat einen - Korrekte Sicherung für den Nominalspannungs- Trafo für... -
Seite 12: Bewegen Der Tür Mittels Aufzugsteuerung
RCF1 Austauschpaket Blatt/ sheet D27HMDE.011 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Bewegen der Tür mittels Bewegen Tür mittels Aufzugsteuerung Testfahrt Tasten - Verbinden Sie die Signale der Aufzugssteuerung - Die Testfahrt Tasten funktioniern nur wenn der mit den Steckern X1 und X2 des Türantriebs. -
Seite 13: Unbedingt Notwendige Einstellungen
RCF1 Austauschpaket Blatt/ sheet D27HMDE.012 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Unbedingt notwendige Einstellungen Einstellen der Schließkraft Eine zu hohe Schließkraft kann Passagiere - Schließen Sie die Tür mit Hilfe des Schließ- ernsthaft verletzen. Die max. erlaubte Kraft tasters (oder Schließkommando). -
Seite 14: Beschreibung Der Led's
RCF1 Austauschpaket Blatt/ sheet D27HMDE.013 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Beschreibung der LED’s LED’s Eingänge Name LED leuchtet wenn Input 1 auf COM geschalten ist Input 2 auf COM geschalten ist Input 3 auf COM geschalten ist... -
Seite 15: Elektrische Liftschnittstelle
RCF1 Austauschpaket Blatt/ sheet D27HMDE.014 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Elektrische Liftschnittstelle EINGÄNGE Die Eingänge sind aktiviert wenn sie auf COM geschalten werden. Anschluß Symbol Name der Klemme Erklärung COMMON Bezugsleitung für I 1..4 Dieser Befehl fährt die Tür in Öffnungsrichtung bis die offen Position erreicht ist. - Seite 16 RCF1 Austauschpaket Blatt/ sheet D27HMDE.015 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE AUSGÄNGE Die Ausgänge sind Relais bei denen die 3 geführt sind. (O1 bis O4: Wurzel = Ox , Schließer = Anschlüsse der Wechselkontake auf die Klemmen NO, Öffner = NC)
-
Seite 17: Einstellung Anderer Rcf1 Parameter
Einstellung für somit wird die richtige Einstellung mit dem Anschließen an NO oder NC Kontakt vorge- Ausgangsrelais nommen Änderung der Verdrahtung bei Tausch von RCF1 auf SUPRA Klemme RCF1 Klemme SUPRA Funktion, Beschreibung Klemme 115 oder 230 ist abhängig von der Betriebsspannung 115/230VAC X19/115 od. -
Seite 18: Dip-Schalter S1, Parametereinstellung
1 2 3 4 5 6 7 8 S1/4 S1/1 Funktion, Beschreibung NORMALBETRIEB, Steuereingänge an X1 aktiv (Werkseinstellung), siehe RCF1 Anschlußplan Seite3 HANDBETRIEB, Steuerung manuell mittels Testfahrttaster AUTOMATIKBETRIEB, Türe öffnet und schließt automatisch (die Türe wird ohne setzen externer Kommandos zyklisch geöffnet und geschlossen) -
Seite 19: Fehlerbehebung
RCF1 Austauschpaket Blatt/ sheet D27HMDE.018 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Fehlerbehebung Ein Fehler liegt vor wenn die State LED blinkt. Die 12.1.2 Die Tür öffnet nicht Fehler können mittels WPT ausgelesen werden. - Überprüfen Sie, daß die Öffnungskommando- 12.1 Die Tür bewegt sich nicht... -
Seite 20: Die Tür Führt Kein Wiederöffnen Durch
RCF1 Austauschpaket Blatt/ sheet D27HMDE.019 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 12.2 Die Tür führt kein Wiederöffnen 12.3 Fehler, die ein Rücksetzen oder durch eine Abschaltung zur Folge haben (STATE LED blinkt) - Wenn kein automatisches Wiederöffnen ausge- wählt ist (DIP Schalter S1/2 ist OFF):... -
Seite 21: 12.5 Rücksetzen Der Kupplerweite
RCF1 Austauschpaket Blatt/ sheet D27HMDE.020 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version C-24.04.2012 Geprüft/ approved WAT/MZE 12.5 Rücksetzen der Kupplerweite 12.6 Rücksetzen aller Türparameter (diese Funktion kann auch unter Punkt Sollten die Kupplerweite rückgesetzt werden müs- “11.4.2.2 Reset to default” aktiviert wer (z.B. -
Seite 22: 13 Austausch Der Elektronik
RCF1 Austauschpaket Blatt/ sheet D27HMDE.021 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 13 Austausch der Elektronik 13.1 Vorbereitung zum Lernen der Türparameter 1 Die DIP-Schaltereinstellungen sind entspre- 3 Die Türpaneele in geschlossen Position (1) stel- chend den Anforderungen vorzunehmen, siehe len, jedoch darauf achten, daß... -
Seite 23: 13.2 Lernen Der Türparameter
RCF1 Austauschpaket Blatt/ sheet D27HMDE.022 Datum/ date 17.01.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 13.2 Lernen der Türparameter Stromversorgung einschalten. Ist kein Referenzschalter vorhanden, so muß Motordrehrichtung SOFORT NACH DEM/BEIM Doppelklick am Lerntaster geändert wer- EINSCHALTEN DEN LEARN-TASTER den dann mit Punkt 2 fortfahren. -
Seite 24: Schaltplan Supra Mit Rcf1 Anschlusskonfiguration
RCF1 Austauschpaket Blatt/ sheet D27HMDE.023 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Schaltplan SUPRA mit RCF1 Anschlusskonfiguration 230VAC Enkoder 120VAC Netzanschluß Temperatursensor Transformator Achtung: der Kontakt muß während des Normalbetriebes mit Netzspannung geöffnet sein 24V DC Notversorgung mittels Batterie... -
Seite 25: Wittur Programming Tool Interface Softwarebeschreibung
Versorgungs- Stecker X8 angeschlossen werden, es sind keine spannungsunabhängigen Speicher, EEPROM ge- weiteren Einstellungen notwendig. Während des nannt, abgelegt. Zur Handhabung des Wittur Pro- Ansteckens soll das WPT ausgeschalten sein. gramming Tool siehe Betriebsanl. D276Mxx. Fehleinstellungen können die Türmechanik beschädigen. -
Seite 26: Türeinstellung Mit Dem Programming Tool
RCF1 Austauschpaket Blatt/ sheet D27HMDE.025 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 15.4 Türeinstellung mit dem Programming Tool 15.4.1 Login des Programming Tools - WHD MIDI (DC Motor) - Drücke den 'ON'-Taster für mehr als 2 Sekunden * WHD - MIDI DRIVE * bis das Log-in Display erscheint. - Seite 27 RCF1 Austauschpaket Blatt/ sheet D27HMDE.026 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 15.4.2 ‘F2’: Profildaten F1 Tuerbewegung Wert speichern? F2 Kupplerbewegung F3 Offenwartezeit F8 Rueck JA/NEIN F8 Rueck Dieses Menü erlaubt das Aufrufen von 2 weiteren Mittels Drücken der Tasten ‘JA’ / ‘NEIN’ kann der Untermenüs: ‘F1’...
- Seite 28 RCF1 Austauschpaket Blatt/ sheet D27HMDE.027 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 15.4.3 ‘F1’: Tuerbewegung 15.4.4 ‘F4’: Weiter (Tuerbewegung) F1 Oeffnungsgeschw. F1 Bremsparameter F2 Schliessgeschw. F2 Positionsausgang F3 Draengelgeschw. F3 Beschleunigung F4 Weiter F8 Rueck F8 Rueck Dieses Menü...
- Seite 29 RCF1 Austauschpaket Blatt/ sheet D27HMDE.028 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 15.4.5 ‘F2’: Kupplerbewegung 15.4.6 ‘F3’: Statistik F1 Zaehler F1 Kupplergeschw. F2 Zeit F2 Kupplerweg F3 Weg F4 Weiter F8 Rueck F8 Rueck Dieses Menü erlaubt das Ansehen/Ändern von Dieses Menü...
- Seite 30 RCF1 Austauschpaket Blatt/ sheet D27HMDE.029 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE 15.4.7 ‘F4’: Weiter (Statistik) 15.4.8 ‘F4’: Weiter (HAUPTMENUE) F1 Energie F1 Fehlerliste F2 Riemenposition F3 Abmelden F8 Rueck F8 Rueck Dieses Menü erlaubt das Ansehen von Werten, Dieses Menü...
- Seite 31 Aktuelle Position des Riemen, positiv - Türpaneele offen (dann ist das die Türpaneelposition), negativ - Kupplerbereich 15.4.4.3 ‘F3 Abmelden’ Durch Drücken von F3 wird die Kommunikation zwischen Türantrieb und WPT beendet und das WITTUR Programming Tool schaltet sich ab. Änderungen vorbehalten! Subject to change without notice!
-
Seite 32: Einstellungen Whd Midi/Supra
RCF1 Austauschpaket Blatt/ sheet D27HMDE.031 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Einstellungen WHD MIDI / SUPRA Die maximale Schließ-(Drängel-)geschwindigkeit Wenn die Masse m_equ höher als die unter muß immer Normgerecht eingestellt werden. Die Max Mass angegebene Masse ist, muß eine... -
Seite 33: Ersatzteile
RCF1 Austauschpaket Blatt/ sheet D27HMDE.032 Datum/ date 01.03.2004 Betriebsanleitung Stand/ version 23.02.2009 Geprüft/ approved WAT/MZE Ersatzteile Schutzart IP20 (Standard) Pos. Teil Nummer Beschreibung Hinweise 903345 G02 Motoreinheit 601805 G01 Transformator 903376 G02R Elektronik-Einheit mit Stecker 901909 G01 Ersatz-Steckerset X1, X2, X5, X12, X15, X16, X19, D2 Schutzart IP54 Pos.
