1. Beschreibung
Der EX-1020 ist eine externe Box mit zwei PCI-Slots und zwei PCI-Express Slots zur Er-
weiterung oder Ergänzung von PCI und PCI-Express Anschlüssen über den PCI-Express
Bus. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. Für die
Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. Die EX-1020
kann zusätzlich zu den Mainboard PCI / PCI-E Anschlüssen betrieben werden und unter-
stützt alle Standard PCI und PCI-Express x1 I/O Karten (z.B. Seriell, Parallel, USB, Fire-
Wire usw...) mit 5 & 3,3 Volt. Für spezielle Karten mit Digital Sound Prozessor oder hoher
Stromaufnahme ist die EX-1020 hingegen nicht geeignet. Bei der EX–1020 ist im Liefer-
umfang bereits das Anschlusskabel und die EX-1095 PCI-Express Karte zum Anschluss
an den PC enthalten!

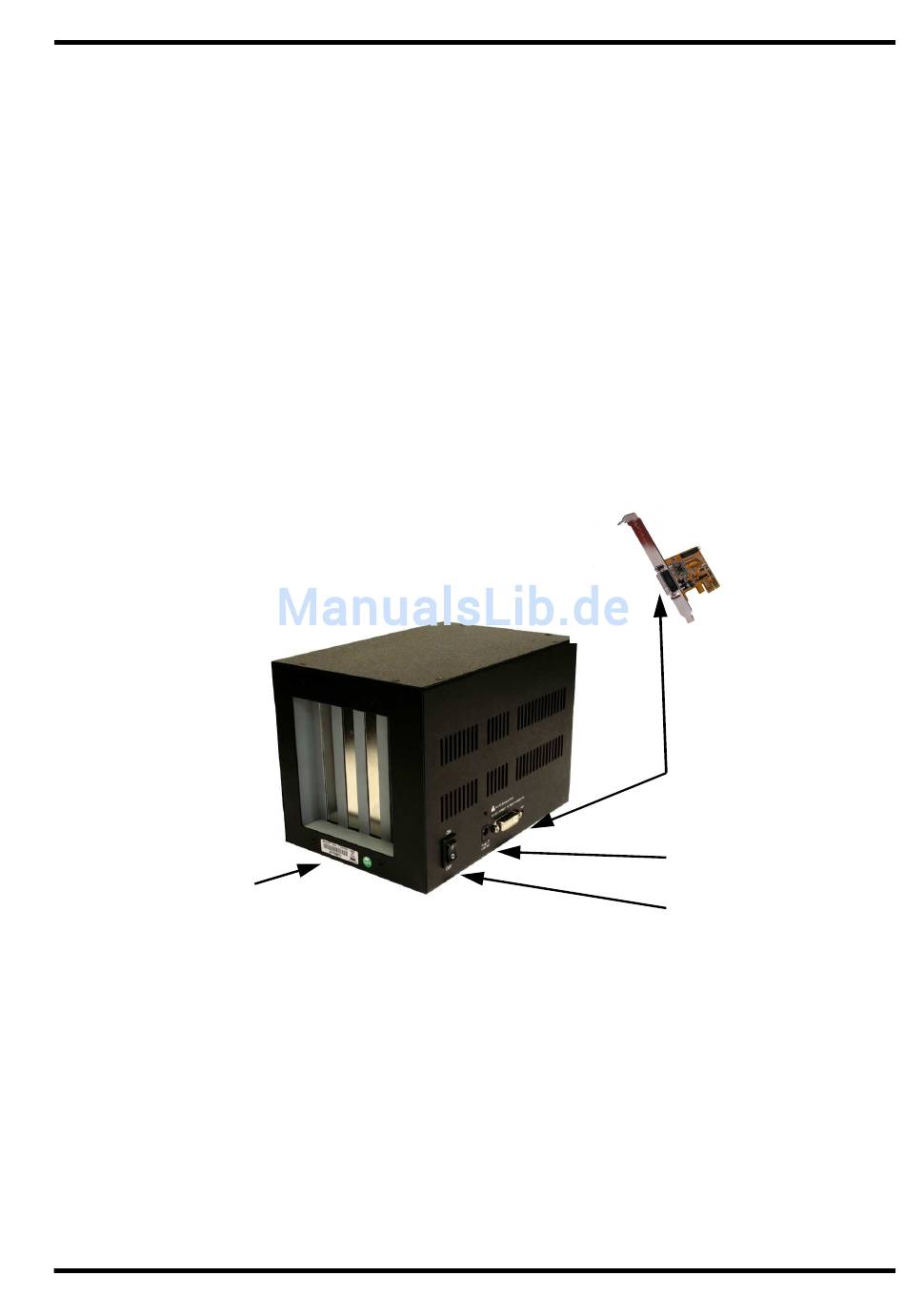

2. Layout
2x PCI-Slot &
2x PCI-Express x1 Slot
ACHTUNG!!! Bitte schließen Sie die Box oder das mitgelieferte Kabel niemals an
Ihre Grafikkarte oder Ihren Monitor an. Dies kann zur Beschädigung Ihrer Hardware
führen!
Seite 3 3 3 3
Seite
Seite
Seite
EX
EX- - - - 1020
EX
EX
1020
1020
1020
DVI–(ähnlicher)
Anschluss für
mitgeliefertes Kabel
12V DC Anschluss
Ein/-Ausschalter
