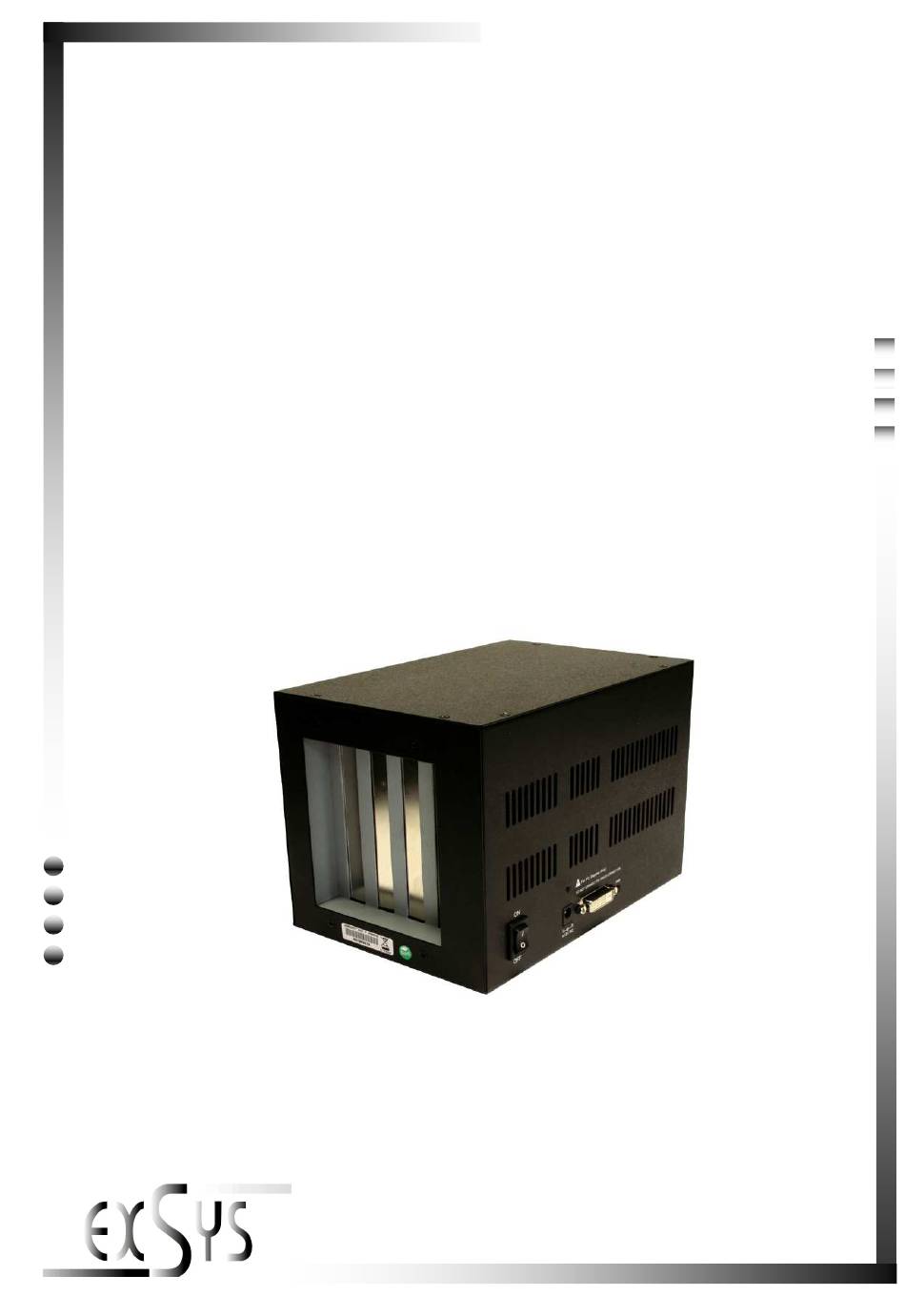

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung EX-1020 4 Slot Box Zur Erweiterung um 2 PCI & 2 PCI-EXpress Anschlüsse V1.1 18.03.13...
-
Seite 2: Inhaltsverzeichnis
EX- - - - 1020 1020 1020 1020 4 Slot PCI 4 Slot PCI- - - - Erweiterung 4 Slot PCI 4 Slot PCI Erweiterung Erweiterung Erweiterung Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis BESCHREIBUNG .................. 3 LAYOUT ....................3 HARDWARE INSTALLATION ............... 4 ANSCHLUSSBEISPIEL ................. -
Seite 3: Ex 4 Slot Pci
1020 1. Beschreibung Der EX-1020 ist eine externe Box mit 2 PCI Slots und 2 PCI-Express Slots zur Erweite- rung oder Ergänzung von PCI Anschlüssen über den PCI-Express Bus. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. -
Seite 4: Hardware Installation
Schraube am Gehäuse. Sie können das Computergehäuse nun wieder schließen und die Netzverbindungen wieder herstellen! Nun können Sie die Karten in die EX-1020 einbauen (siehe Bild unten) und das mitgelieferte Kabel an die Karte und an das EX-1020 Gehäuse anschließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe Netzteil mit der EX-1020 Box. -
Seite 5: Anschlussbeispiel
4 Slot PCI- - - - Erweiterung 4 Slot PCI Erweiterung EX- - - - 1020 1020 4 Slot PCI 4 Slot PCI Erweiterung Erweiterung 1020 1020 4. Anschlussbeispiel 12V DC/3A Netzteil Seite 5 5 5 5 Seite Seite Seite... -
Seite 6: Software Installation
Erweiterung Erweiterung 5. Software Installation Zur Installation der EX-1020 werden keine Treiber benötigt. Die Treiber sind bereits in allen Betriebssystemen enthalten und werden automatisch installiert. Es kann jedoch in einigen Systemen erforderlich sein eine Express Booster Software zur Beschleunigung der Datenübertragung zu installieren. Dies ist nur erforderlich wenn Sie eine stark eingeschränkte Schreibperformance Feststellen, in diesem Fall gehen Sie bitte... -
Seite 7: Technische Daten / Lieferumfang
- Texas Instruments XIO2000 Anschlüsse: - 1x extern (DVI ähnlich) , 2x PCI 32-Bit, 2x PCI-Express x1 Lieferumfang: - EX-1020 4 Slot Erweiterung - 1 x DVI ähnliches Kabel - 1 x 12V/3A Netzteil - 1 x PCI-Express Karte (EX-1095)
