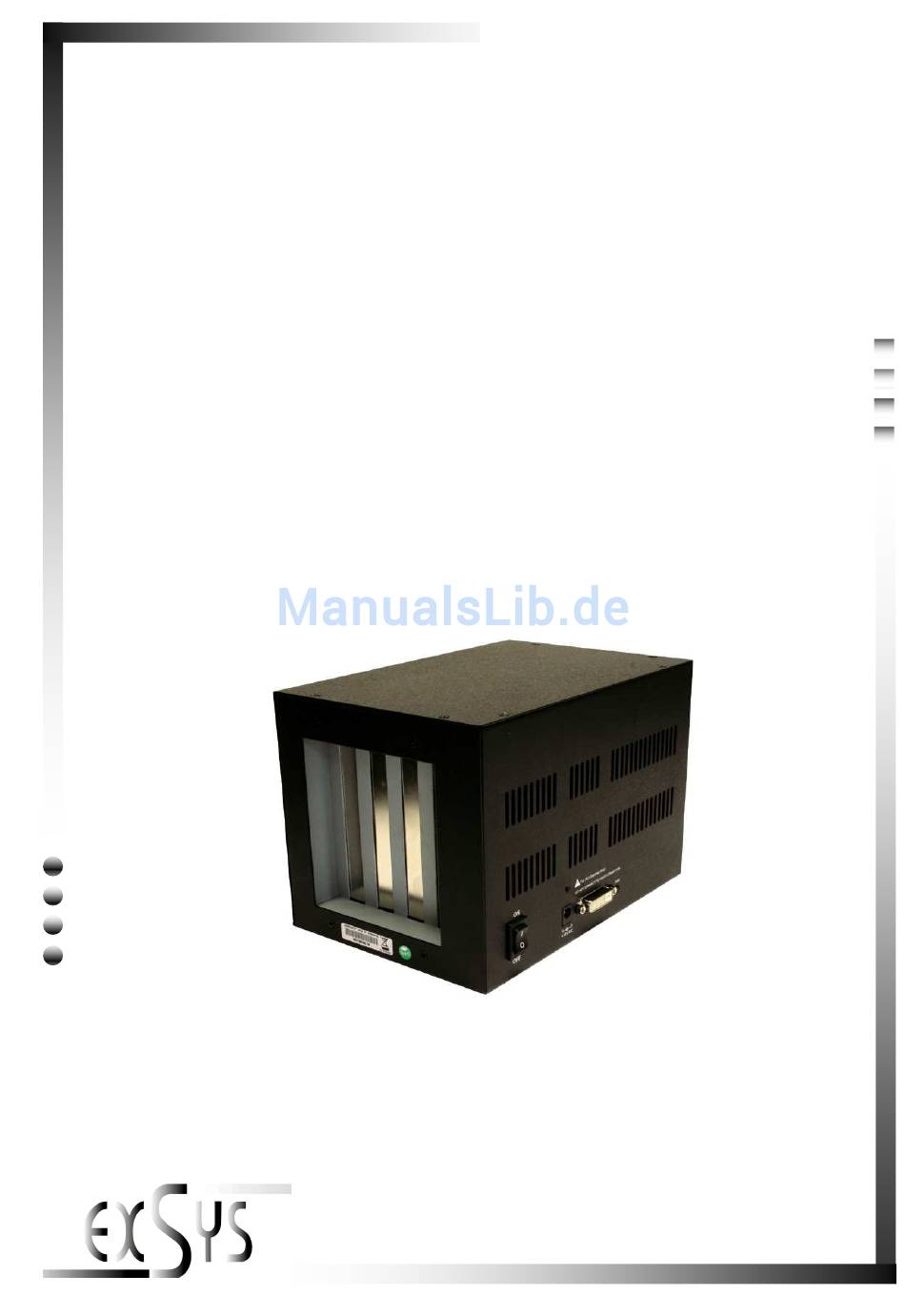

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung EX-1020 2 PCI & 2 PCI-E Box Zur Erweiterung von 2 PCI & 2 PCI-Express Anschlüsse V1.2 12.12.13...
-
Seite 2: Inhaltsverzeichnis
EX- - - - 1020 1020 2 PCI & 2 PCI 2 PCI & 2 PCI- - - - E Slot Erweiterung E Slot Erweiterung 1020 1020 2 PCI & 2 PCI 2 PCI & 2 PCI E Slot Erweiterung E Slot Erweiterung Inhaltsverzeichnis Inhaltsverzeichnis... -
Seite 3: Ex 1020
1020 1. Beschreibung Der EX-1020 ist eine externe Box mit zwei PCI-Slots und zwei PCI-Express Slots zur Er- weiterung oder Ergänzung von PCI und PCI-Express Anschlüssen über den PCI-Express Bus. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. -
Seite 4: Hardware Installation
Druck in den Slot einsetzen lassen! Nun können Sie Ihre Karten in die EX-1020 einbauen (siehe Bild unten) und das mitgelieferte Kabel an die EX-1020 an- schließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe Netz- teil mit der EX-1020. -
Seite 5: Anschlussbeispiel
2 PCI & 2 PCI 2 PCI & 2 PCI 2 PCI & 2 PCI 2 PCI & 2 PCI- - - - E Slot Erweiterung E Slot Erweiterung E Slot Erweiterung E Slot Erweiterung EX- - - - 1020 1020 1020 1020... -
Seite 6: Software Installation
E Slot Erweiterung E Slot Erweiterung 5. Software Installation Zur Installation der EX-1020 werden keine Treiber benötigt. Die Treiber sind bereits in allen Betriebssystemen enthalten und werden automatisch installiert. Es kann jedoch in einigen Systemen erforderlich sein eine Express Booster Software zur Beschleunigung der Datenübertragung zu installieren. -
Seite 7: Technische Daten & Lieferumfang
Bausteine: - Texas Instruments XIO2000 Anschlüsse: - 1x extern (DVI ähnlich), 2x intern PCI 32-Bit, 2x intern PCI-E x1 Lieferumfang: - EX-1020 - 1x PCI-Express Karte (EX-1095) - 1x DVI ähnliches Kabel - 1x 12V Netzteil - Bedienungsanleitung CE CE CE CE: : : :...
