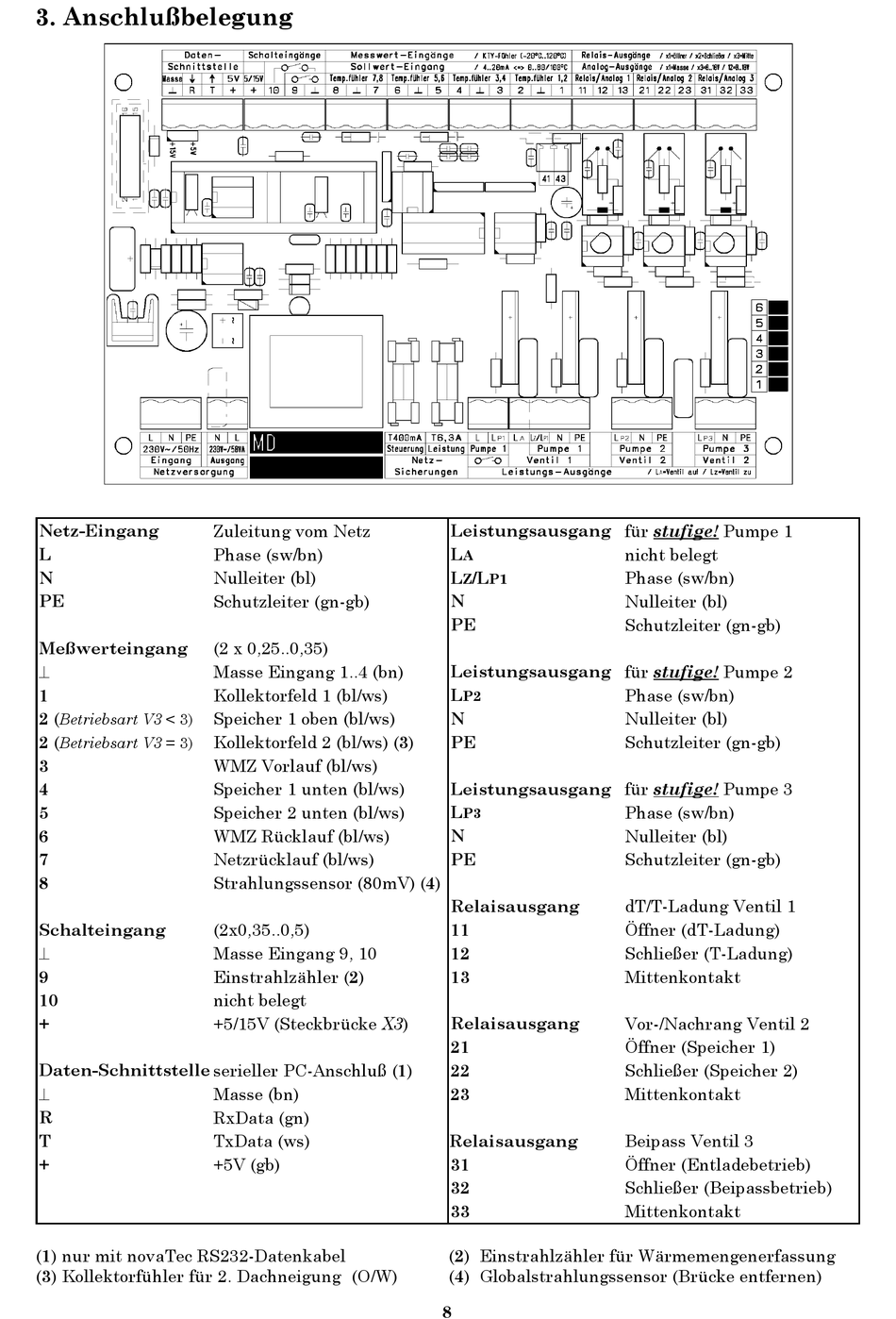

3. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang
1
2 (
Betriebsart V3 < 3)
2 (
Betriebsart V3 = 3)
3
4
5
6
7
8
Schalteingang
9
10
+
Daten-Schnittstelle serieller PC-Anschluß (1)
R
T
+
(1) nur mit novaTec RS232-Datenkabel
(3) Kollektorfühler für 2. Dachneigung (O/W)
Zuleitung vom Netz
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..4 (bn)
Kollektorfeld 1 (bl/ws)
Speicher 1 oben (bl/ws)
Kollektorfeld 2 (bl/ws) (3)
WMZ Vorlauf (bl/ws)
Speicher 1 unten (bl/ws)
Speicher 2 unten (bl/ws)
WMZ Rücklauf (bl/ws)
Netzrücklauf (bl/ws)
Strahlungssensor (80mV) (4)
(2x0,35..0,5)
Masse Eingang 9, 10
Einstrahlzähler (2)
nicht belegt
+5/15V (Steckbrücke X3)
Masse (bn)
RxData (gn)
TxData (ws)
+5V (gb)
Leistungsausgang für stufige! Pumpe 1
L
A
L
/L
Z
P1
N
PE
Leistungsausgang für stufige! Pumpe 2
L
P2
N
PE
Leistungsausgang für stufige! Pumpe 3
L
P3
N
PE
Relaisausgang
11
12
13
Relaisausgang
21
22
23
Relaisausgang
31
32
33
(2) Einstrahlzähler für Wärmemengenerfassung
(4) Globalstrahlungssensor (Brücke entfernen)
8
nicht belegt
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
dT/T-Ladung Ventil 1
Öffner (dT-Ladung)
Schließer (T-Ladung)
Mittenkontakt
Vor-/Nachrang Ventil 2
Öffner (Speicher 1)
Schließer (Speicher 2)
Mittenkontakt
Beipass Ventil 3
Öffner (Entladebetrieb)
Schließer (Beipassbetrieb)
Mittenkontakt
