Anlagetyp 3: dT- / T-Ladung, Vor- / Nachrang-Speicher und Speicherumfahrung
Funktionsweise und Schaltbedingungen: (Ausführung mit gesondertem Nachheiz-Speicher)
Bei dieser Ausführung wird der Nachheiz-Speicher über einen externen Wärmeerzeuger
nachgeheizt.
Die automatische Umschaltung von dT Soll- auf T Soll Ladung erfolgt nur wenn für die
Betriebsart P3 = 3 eingestellt ist und die adaptive Temperaturdifferenz ihren theoretischen
Mittelwert überschritten hat. Für Betriebsart P3 = 2 erfolgt die Ladung nach
Temperaturdifferenz bzw. adaptiver Temperaturdifferenz wenn dT max um mindestens 10°C
größer als dT min eingestellt ist.
dT Soll Ladung, V1 AUS, für:
T Soll Ladung, V1 EIN, für:
Die Ladung erfolgt nach dem Anlauf auf den kälteren Puffer. Der Betriebspuffer wird nach
aktueller Kollektor-Leistung (aus adaptiver dT-Nachführung) und Ladezustand (Maximal-
Speichertemperatur) mit einer aus dTmin u. dTmax berechneten Hysterese geschaltet.
Vorrang, V2 AUS, Hyst. = 4, für:
Nachrang, V2 EIN, Hyst. = 2, für:
Der Solarspeicher wird umfahren (Beipass), wenn die Speichertemperatur (T4) unter der
Netztemperatur (T7) liegt.
Entladebetrieb, V3 AUS, für:
Beipassbetrieb, V3 EIN, für:

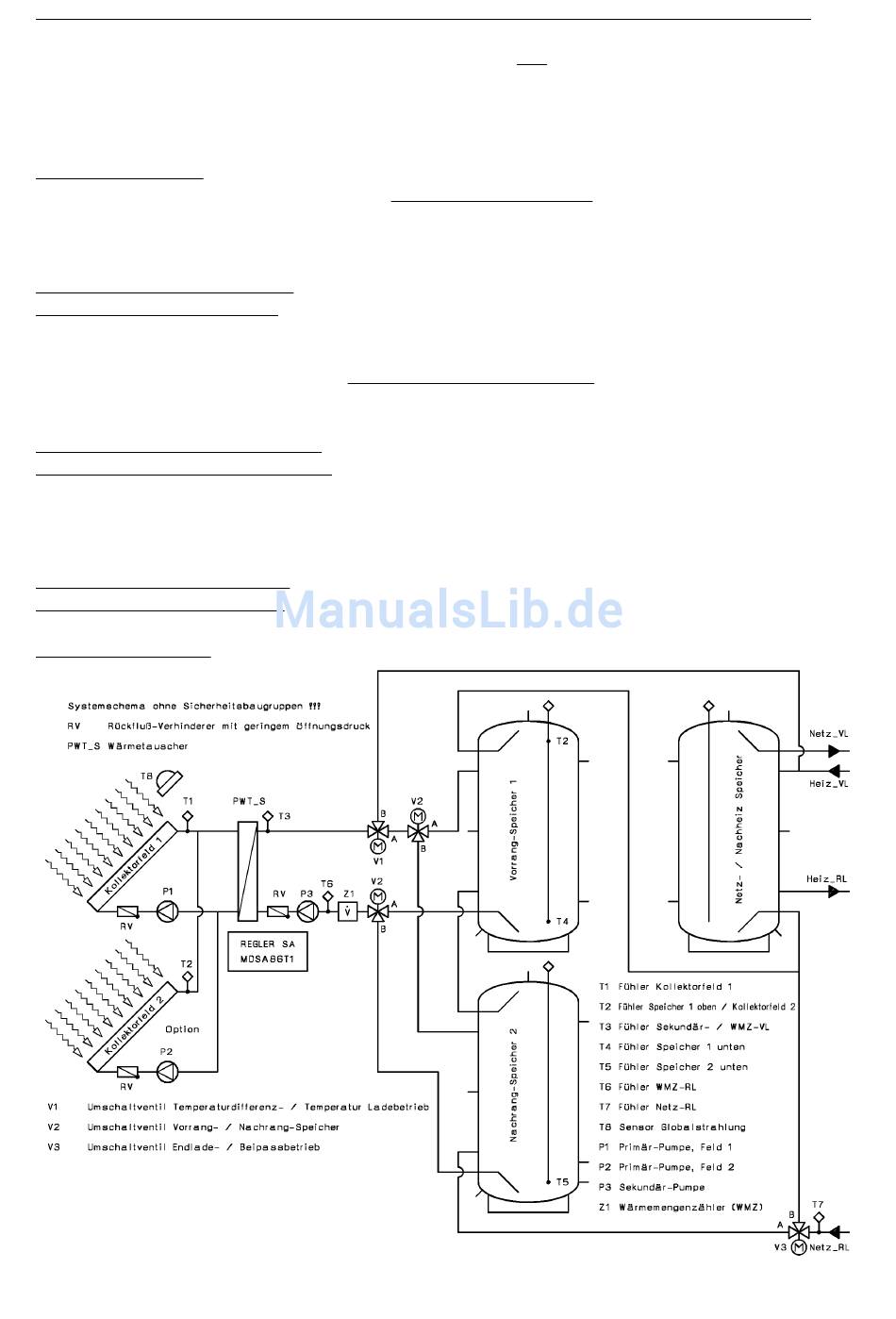

Anlagenschema 3.1:
dT Adaptiv < dT min + (dT max - dTmin) / 2
dT Adaptiv > dT min + (dT max - dTmin) / 2
dT adaptiv > dT min + (dT max - dT min) / Hysterese
dT adaptiv < dT min + (dT max - dT min) / Hysterese
T2 > T7 + 5°C
T2 < T7
6
