Anhang I
Anhang I

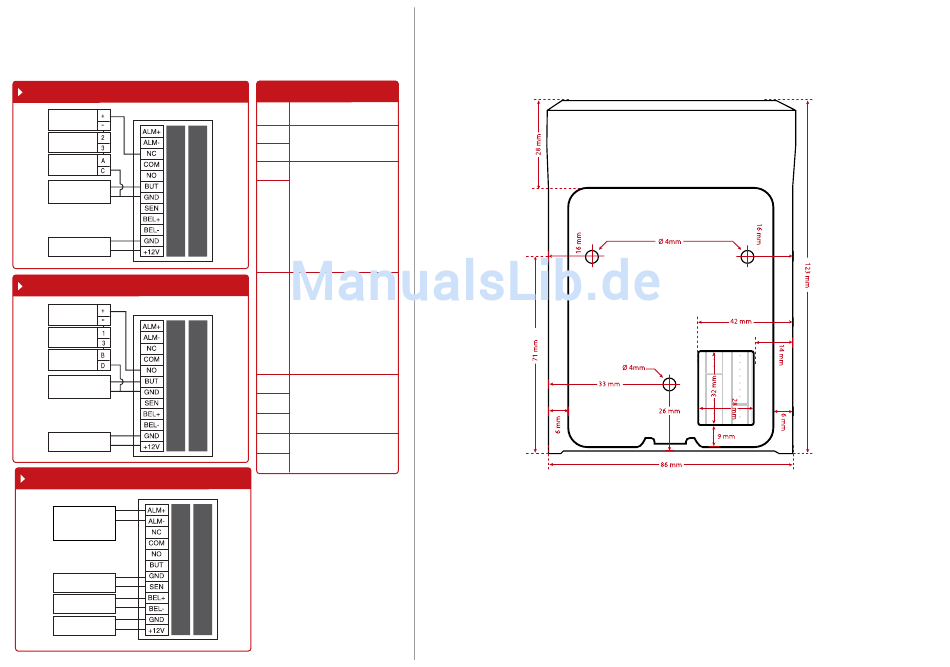

Stromversorgung & Verkabelung für das
Stromversorgung & Verkabelung für das
Türverriegelungssystem
Türverriegelungssystem
Diagramm 1 • Generell geschlossen
EMLock
EMLock
(generell geschlossen)
(generell geschlossen)
Notfallglas
Notfallglas
(generell geschlossen)
(generell geschlossen)
Schlüsselschalter
Schlüsselschalter
(generell geschlossen)
(generell geschlossen)
Öffnungsknopf
Öffnungsknopf
DC12V 3A
DC12V 3A
Stromversorgung
Stromversorgung
Diagramm 2 • Generell offen
EMLock
(generell offen)
Notfallglas
(generell offen)
Schlüsselschalter
(generell offen)
Öffnungsknopf
DC12V 3A
Stromversorgung
Diagramm 3 - weiteres Zubehör
Alarmanlage
(generell
geschlossen/ generell
potentialfreier
offen)
Kontakt
Türsensor
Türklingel
DC12V 3A
Stromversorgung
Anhang II
Maße und Abmessungen des Terminals
Türverriegelungsanschluss
Kabelan-
Verwendungszweck
schluss
Alarmsystem
ALM+
(generell offen) - NO2 - COM2
(generell geschlossen)- NC2 - COM2
ALM-
Potentialfreier Kontakt
NC
(unabhängige Stromversorgung für
das Türschloss)
NO
• "generell offen"-Türschloss (NO-COM)
• "generell geschlossen"-Türschloss
(NC-COM)
Stromanschluss
(Speist die Türverriegelung mit Strom
des Terminals.)
•"generell offen"-Türschloss (NO-GND)
•"generell geschlossen"-Türschloss
(NC-GND)
COM
Potentialfreier Kontakt
(unabhängige Stromversorgung für
das Türschloss)
• "generell offen"-Türschloss
(NO-COM)
• "generell geschlossen"-Türschloss
(NC-COM)
Stromanschluss
(Speist die Türverriegelung mit Strom
des Terminals.)
• COM1 - + 12V
BUT
Türsensor (SEN-GND)
Öffnungsknopf (BUT-GND)
GND
SEN
BEL-
Türklingel
BEL+
In den folgenden Situationen
wird ein Alarm ausgelöst (wenn
generell offen oder generell ge-
schlossen eingestellt ist):
• Tür wird gewaltsam geöffnet
(Ein Türsensor muss ange-
bracht sein.)
• Tür wird während einer Zeit-
sperre geöffnet (Ein Türsensor
muss angebracht sein.)
• Das Terminal wird unberech-
tigt demontiert.
Vorderansicht des rückplatte
