FingerTec Kadex Installationsanleitung Seite 2

Schritt 4
Einrichten der Datenübertragung
(Überspringen Sie diesen Schritt wenn Sie einen USB-Speicherstick ver-
wenden)
Die Anschlüsse für die Datenübertragung befinden sich auf der
Rückseite des Terminals. Bitte sehen Sie auf den Darstellungen in
Schritt 3 nach, um die Verkabelung zu bestimmen. Stecken Sie die
Verbindungsstecker (TCP/IP, RS232 oder RS485) in den dazuge-
hörigen Anschluss.
TCP/IP LAN-Verbindung
Für TCP/IP Übertragung, stecken Sie den speziellen RJ45 Stecker
in den TCP/IP (LAN)-Anschluss des Terminals. Verbinden Sie das
andere Ende (normaler RJ45 Stecker) mit einem lokalen Netzwerk
oder einem Computer. Konfigurieren Sie die ID des Terminals,
die IP- Adresse, die Subnetzmaske und den Netzübergang in das
Terminal. (Für Details sehen Sie in der Bedienungsanleitung des
Gerätes nach)
RS232 - Serienschaltung
Für die Verbindung stecken Sie den beigefügten Verbind-
ungsstecker in den TCP/IP (LAN)-Anschluss des Terminals. Wäh-
len Sie Kabel mit der Kennzeichnung RX, TX und GND. Verbinden
Sie das andere Ende dieser Kabel mit einer DB9 Anschlussstelle.
Konfigurieren Sie die Geräte-ID und Schrittgeschwindigkeit des
Terminals. (Für Details sehen Sie in der Bedienungsanleitung Ihres
Gerätes nach.) Benutzen Sie das normale RS232 Kabel um es in den
RS232-Anschluss des Terminals zu stecken.
Schritt 5
Abschließen der Installation
1. Prüfen Sie, ob alle Kabelverbindungen korrekt eingesteckt
wurden.
2. Befestigen Sie das Terminal an der dazugehörigen Rückplatte
und ziehen Sie die Schrauben fest um das Terminal sicher an
der Wand zu befestigen.
3. Schalten Sie das Terminal ein.
4. Nun können Sie das Terminal verwenden.
Weiteres Zubehör
Für Ihre Terminals bietet FingerTec auch weiteres ergänzendes Zube-
hör an. Diese optionalen Zusätze sind unter
com verfügbar.

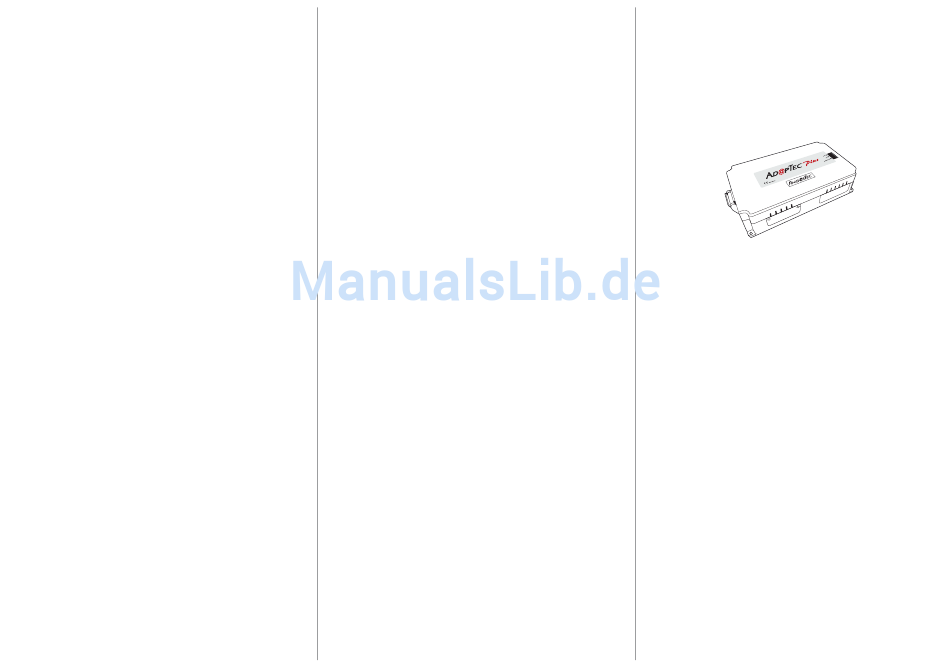

AdapTec Plus
Der AdapTec Plus ist ein 12VDC Stromversorgungsgerät inklusive
einen 110-240VAC Gleichstromschalter. Der AdapTec Plus ver-
sorgt das Fingertec Terminal und Türverriegelungssystem mit 12V
Gleichspannung und lädt gleichzeitig eine 12VDC 7.0Ah Reserve-
batterie. Während eines Stromausfalles wird die Reservebatterie
automatisch das Terminal mit Strom versorgen und das Türver-
riegelungssystem aufrecht erhalten. der AdapTec Plus schützt
zusätzlich eine sichere Tür davor geöffnet zu werden, wenn diese
sabotiert wurde.
Gehäuse
Ein aus Acryl gefertigtes Schutzgehäuse schützt das Terminal vor
Einflüssen von außen. Unsere speziell gefertigten Gehäuse sind so
designt, dass sie sich mit speziellen Öffnungen für Fingerprint Scan-
ner und Tasten dem Terminal perfekt anpassen. Unsere Schutzge-
häuse eignen sich, um übliche Umgebungseinflüsse abzumildern
und somit die Lebenserwartung des Terminals zu verlängern. Bitte
beachten Sie, dass die Schutzgehäuse weder staub- noch wasser-
dicht sind und somit bei extremen Witterungsverhältnissen keinen
Schutz bieten.
Zubehör für die Türverriegelung
FingerTec bietet verschiedenes Zubehör für die Türverriegelung
an.
http://accessory.fingertec.
