FingerTec Kadex Installationsanleitung

Installationsanleitung
w
15-01-01 THU
Kadex
Kartenleser für Zeiterfassung-
und Zutrittskontrolle
© 2015 Timetec Computing Sdn Bhd. Alle Rechte vorbehalten • 022015

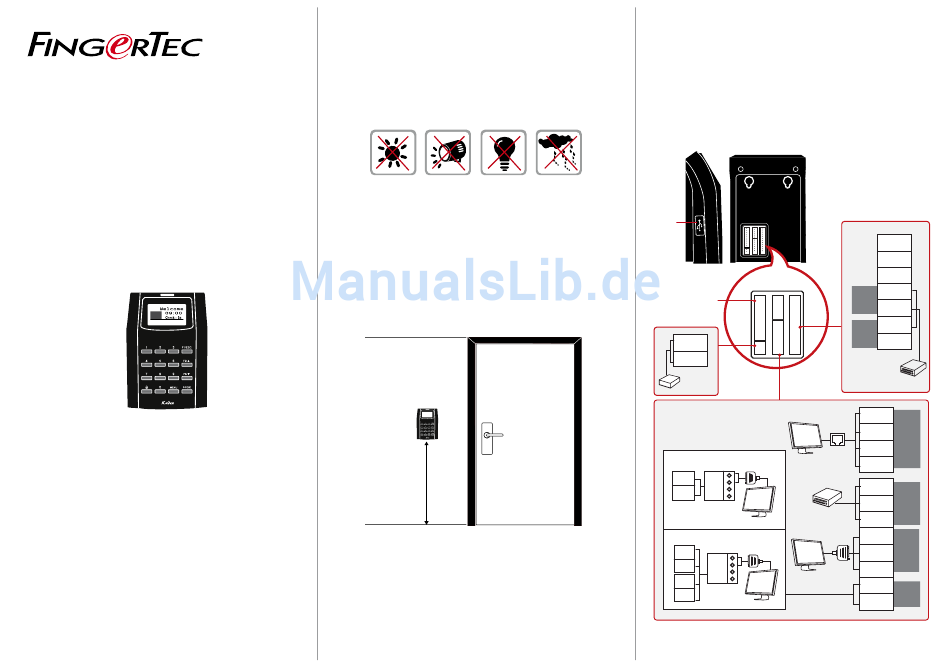

Schritt 1
Legen Sie den Ort und die Position für die
Installation fest.
•
Vermeiden Sie Orte in denen das Terminal starken Lichteinflüs-
sen ausgesetzt ist. (z.B.: direktes Sonnenlicht, Scheinwerferlicht,
fluoreszidierendes Licht, etc.)
•
Vermeiden Sie Orte mit hoher Feuchtigkeit oder hoher Luft-
feuchtigkeit.
•
Die empfohlene Höhe um das Terminal anzubringen beträgt 1,2
Meter vom Boden.
Schritt 2
Montage der Terminals
4 Fuß / 1.2 meter
(empfohlen)
•
Nachdem Sie die Höhe für das Terminal festgelegt und Markierungen
an der Wand gemacht haben, bohren Sie die Schrauben in die Wand
um die Rückplatte sicher zu befestigen.
•
Befestigen Sie das Terminal an der Rückplatte und ziehen Sie die
Schrauben fest. Für Abmessungen und Maßangaben sehen Sie im
Anhang II nach.
Schritt 3
Verkabelung für Stromversorgung
Bitte benutzen Sie den bereitgestellten Stromadapter oder alter-
nativ einen Gleichstromadapter mit den Spezifikationen 5VDC 2A.
Stecken Sie ein Ende des Stromadapters in das Terminal und das
andere Ende in die Steckdose. Überschreiten Sie nicht die empfoh-
lene Stromspannung oder Stromstärke um Schäden am Gerät zu
vermeiden.
Anschluss
USB
. .
.
. .
.
. .
.
. .
.
. .
.
. .
.
.
. .
.
. .
.
. .
.
. .
.
. .
. .
.
.
.
.
.
.
Türverriegelungs- .
. .
.
.
Verbindung, Siehe .
.
.
.
.
im Anhang 1
. .
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
GND
.
.
.
+12V
DC12V 3A
Stromver-
sorgung
TCP/IP
1. RS485 Einfache verbindung
485B
RX+
485A RX-
RS232/RS485
Drittregler mit 26 bit
Datenumsetzer
Wiegand Eingang
2. RS485 Netzwer verbindung
485B
RX+
485A
RS232
RX-
Kabel
485B
RS232/RS485
485A
Datenumsetzer
BEEP
GLED
RLED
INWD0
Wiegand
Eingang
INWD1
GND
Power
OUT
+12V
Drittregler mit
26 bit Wiegand
Ausgang
RJ45-1
RJ45-2
TCP/IP
RJ45-3
RJ45-6
WD0
Wiegand
WD1
Ausgang
GND
RXD
RS232
TXD
GND
485+
RS485
485-
