3. Hardware Installation

Wenn Sie die EX-1025 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihr Notebook und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Suchen Sie einen freien ExpressCard 34 Slot und
stecken Sie die ExpressCard (EX-1096) ein (siehe Anschlussbeispiel). Sollten Sie einen
ExpressCard 54 Slot verwenden, installieren Sie bitte zuerst die EX-10000 an der EX-
1096.
Stecken Sie die mitgelieferte ExpressCard (EX-1096) vorsichtig in den ausgewählten Ex-
pressCard Slot ein. Beachten Sie, dass die EX-1096 dabei korrekt eingesteckt wird und
das kein Kurzschluss entsteht. Bitte wenden Sie in keinem Fall Gewalt an. Die Karte sollte
sich mit leichtem Druck in den Slot einsetzen lassen! Nun können Sie Ihre Karten in die

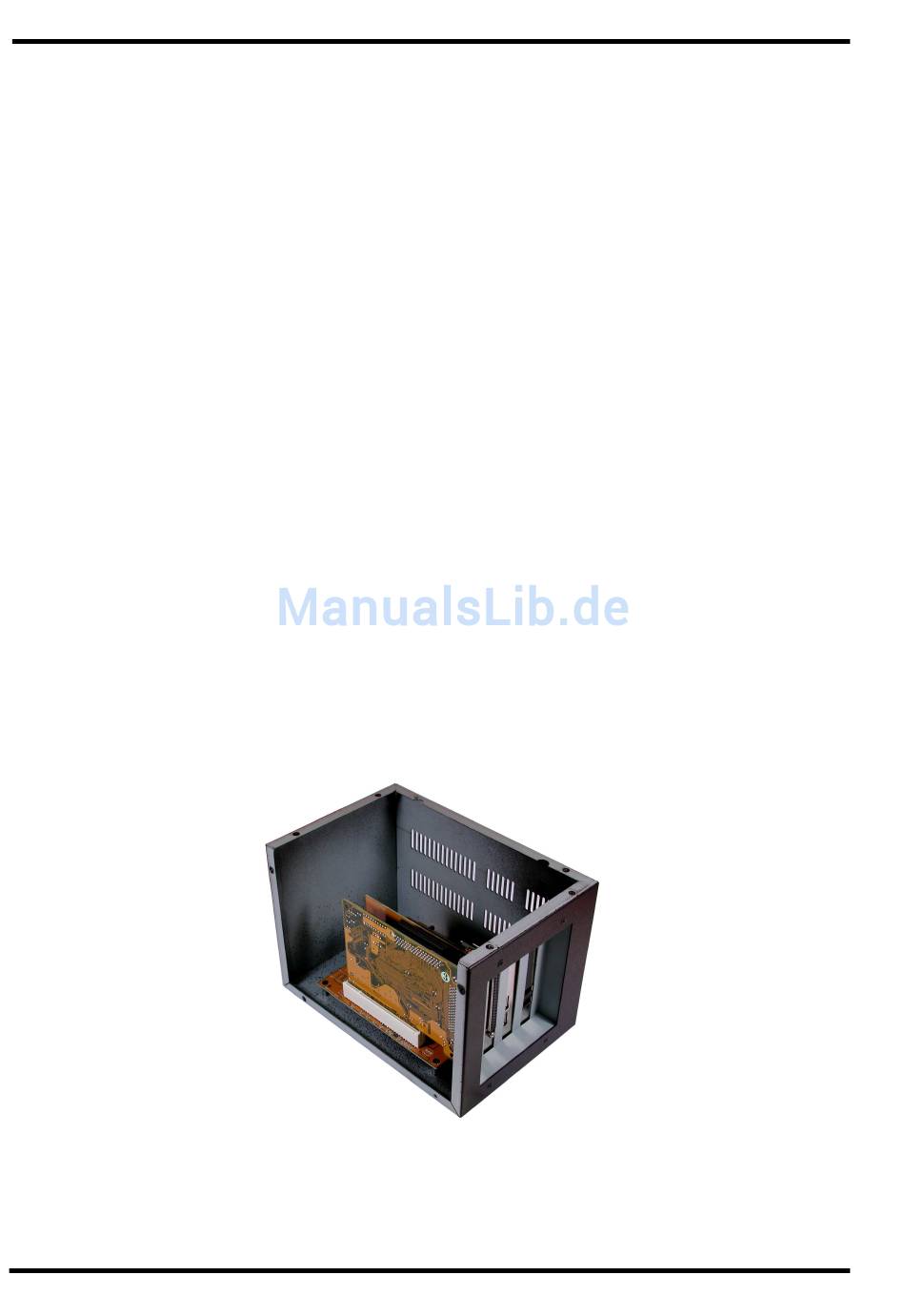

EX-1025 einbauen (siehe Bild unten) und das mitgelieferte Kabel an die EX-1025 an-
schließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe Netz-
teil mit der EX-1025.
Wichtig!!! Schalten Sie die Box immer ein bevor Sie das Notebook einschalten und
erst ab nachdem das Notebook komplett heruntergefahren wurde. Es ist sonst
möglich das die Karten nicht korrekt erkannt werden! Eine Hot-Plug & Play Funkti-
on unterstützt die EX-1025 nicht!
