1. Beschreibung

Der EX-1025 ist eine externe Box mit zwei PCI-Slots und zwei PCI-Express Slots zur Er-
weiterung oder Ergänzung von PCI und PCI-Express Anschlüssen über den ExpressCard
Bus. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. Für die
Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. Die EX-1025
unterstützt alle Standard PCI und PCI-Express x1 I/O Karten (z.B. Seriell, Parallel, USB,
FireWire usw...) mit 5 & 3,3 Volt. Für spezielle Karten mit Digital Sound Prozessor oder
hoher Stromaufnahme ist die EX-1025 hingegen nicht geeignet. Bei der EX–1025 ist im
Lieferumfang bereits das Anschlusskabel und die EX-1096 ExpressCard zum Anschluss
an das Notebook enthalten!

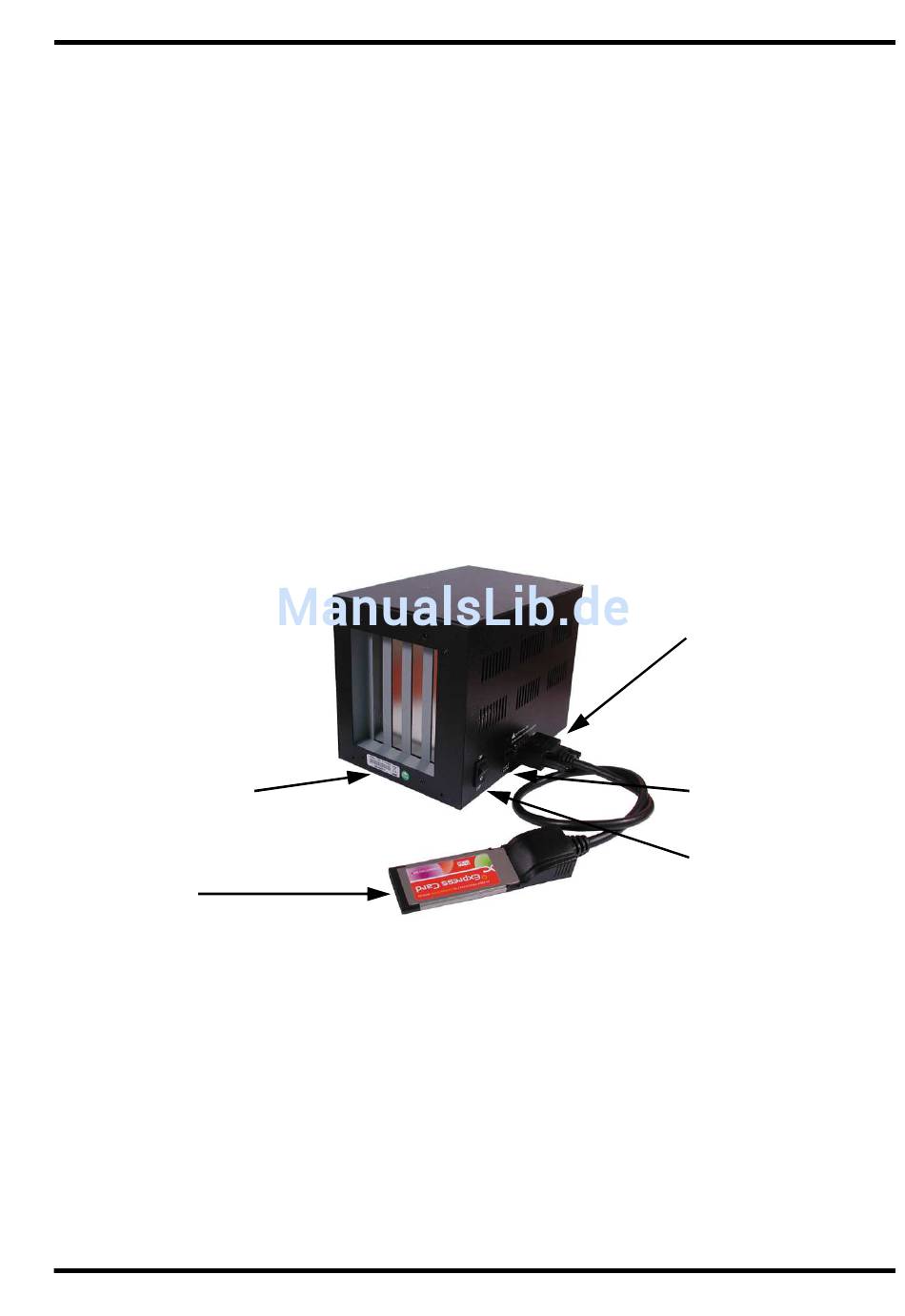

2. Layout

2x PCI Slot &
2x PCI-Express x1 Slot
ExpressCard
34 Anschluss
ACHTUNG!!! Bitte schließen Sie die Box oder das mitgelieferte Kabel niemals an
Ihre Grafikkarte oder Ihren Monitor an. Dies kann zur Beschädigung Ihrer Hardware
führen!
Seite 3 3 3 3 Seite
Seite Seite
EX EX- - - - 1025 EX EX 1025 1025 1025
DVI–(ähnlicher)
Anschluss für
mitgeliefertes Kabel
12V DC Anschluss
Ein/-Ausschalter
