Inhaltszusammenfassung für Nexsys EX-1025

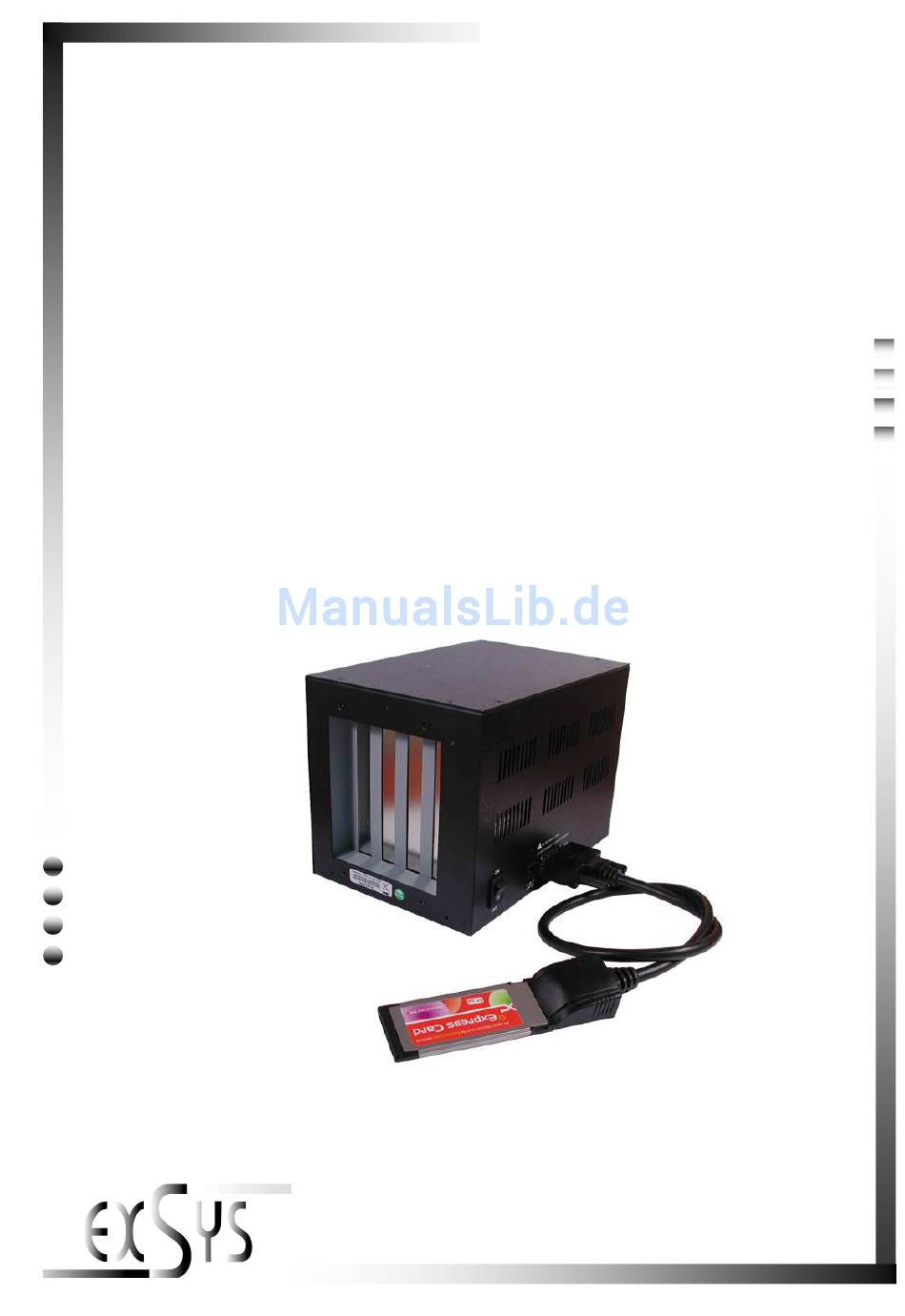

- Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung EX-1025 2 PCI & 2 PCI-E Box Zur Erweiterung von 2 PCI & 2 PCI-Express Anschlüsse V1.2 12.12.13...
-
Seite 2: Inhaltsverzeichnis
EX- - - - 1025 1025 2 PCI & 2 PCI 2 PCI & 2 PCI- - - - E Slot Erweiterung E Slot Erweiterung 1025 1025 2 PCI & 2 PCI 2 PCI & 2 PCI E Slot Erweiterung E Slot Erweiterung Inhaltsverzeichnis Inhaltsverzeichnis... -
Seite 3: Ex 1025
1025 1. Beschreibung Der EX-1025 ist eine externe Box mit zwei PCI-Slots und zwei PCI-Express Slots zur Er- weiterung oder Ergänzung von PCI und PCI-Express Anschlüssen über den ExpressCard Bus. Sie unterstützt Datenübertragungsraten von bis zu 250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. -
Seite 4: Hardware Installation
Druck in den Slot einsetzen lassen! Nun können Sie Ihre Karten in die EX-1025 einbauen (siehe Bild unten) und das mitgelieferte Kabel an die EX-1025 an- schließen (siehe Anschlussbeispiel). Verbinden Sie zum Schluss noch das externe Netz- teil mit der EX-1025. -
Seite 5: Anschlussbeispiel
2 PCI & 2 PCI 2 PCI & 2 PCI 2 PCI & 2 PCI 2 PCI & 2 PCI- - - - E Slot Erweiterung E Slot Erweiterung E Slot Erweiterung E Slot Erweiterung EX- - - - 1025 1025 1025 1025... -
Seite 6: Software Installation
E Slot Erweiterung E Slot Erweiterung 5. Software Installation Zur Installation der EX-1025 werden keine Treiber benötigt. Die Treiber sind bereits in allen Betriebssystemen enthalten und werden automatisch installiert. Es kann jedoch in einigen Systemen erforderlich sein eine Express Booster Software zur Beschleunigung der Datenübertragung zu installieren. -
Seite 7: Technische Daten & Lieferumfang
Bausteine: - Texas Instruments XIO2000 Anschlüsse: - 1x extern (DVI ähnlich), 2x intern PCI 32-Bit, 2x intern PCI-E x1 Lieferumfang: - EX-1025 - 1x ExpressCard (EX-1096) inkl. DVI ähnliches Kabel - 1x EX-10000 - 1x 12V Netzteil - Bedienungsanleitung CE CE CE CE: : : :...
