2_Montage und Installation Schrägrollladen AsyRoll
13

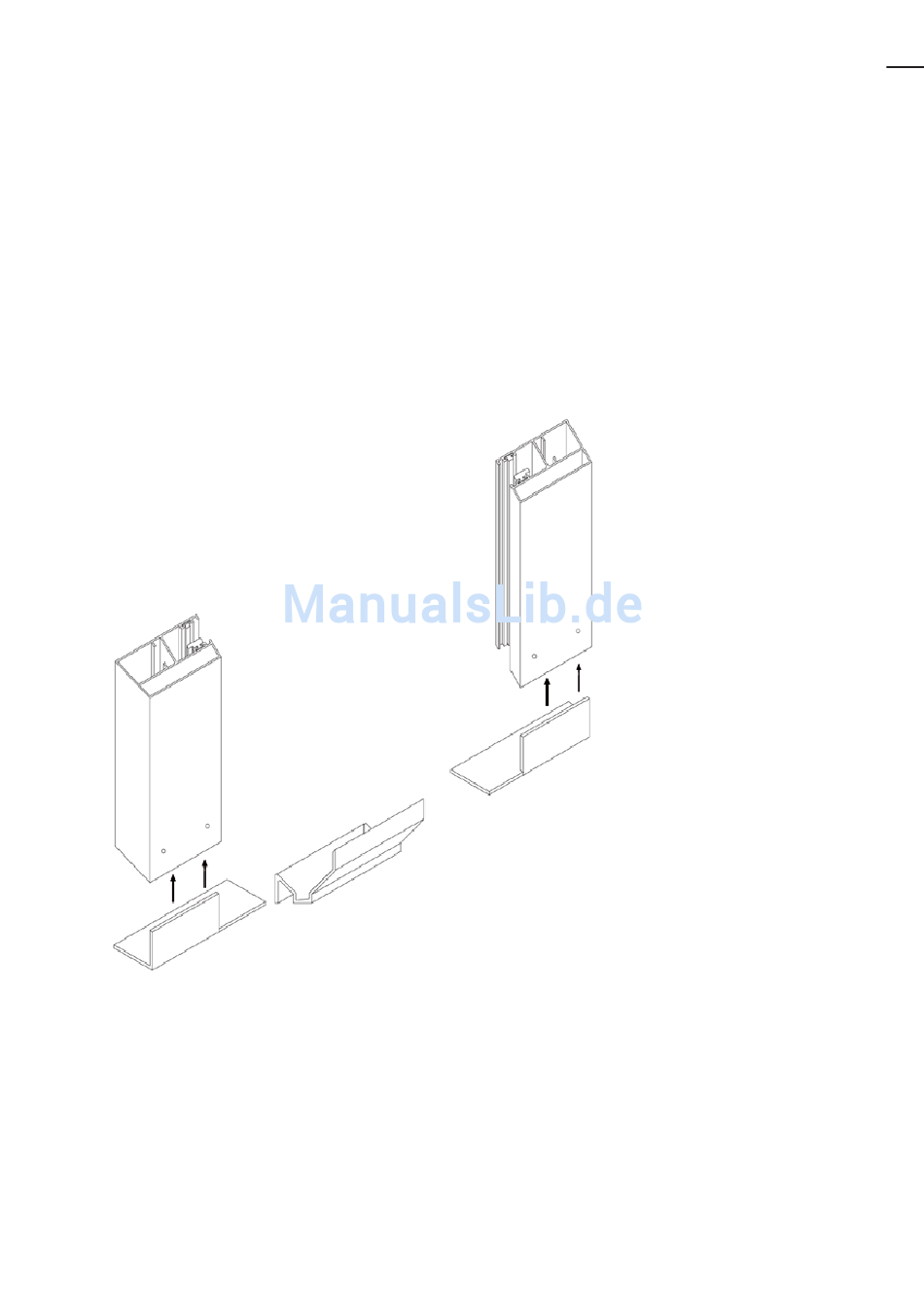

2.6_ Querschienenmontage bei Befestigung seitlich
in den Führungsschienen
Bei der Ausführung Querschienenbefestigung bündig mit den Führungsschienen
wird die Querschiene bündig mit der Unterkante der Führungsschienen befestigt.
Die Querschiene ist auf das Lichtmaß zwischen den Führungsschienen zuge-
schnitten. Zur Befestigung wird der mitgelieferte Winkel in die Führungsschiene
eingeschoben und von hinten mittels den beigelegten Nieten vernieten. Die
Befestigung der Querschiene auf dem Winkel erfolgt ebenfalls mittels einer Niete.
