6.2.1

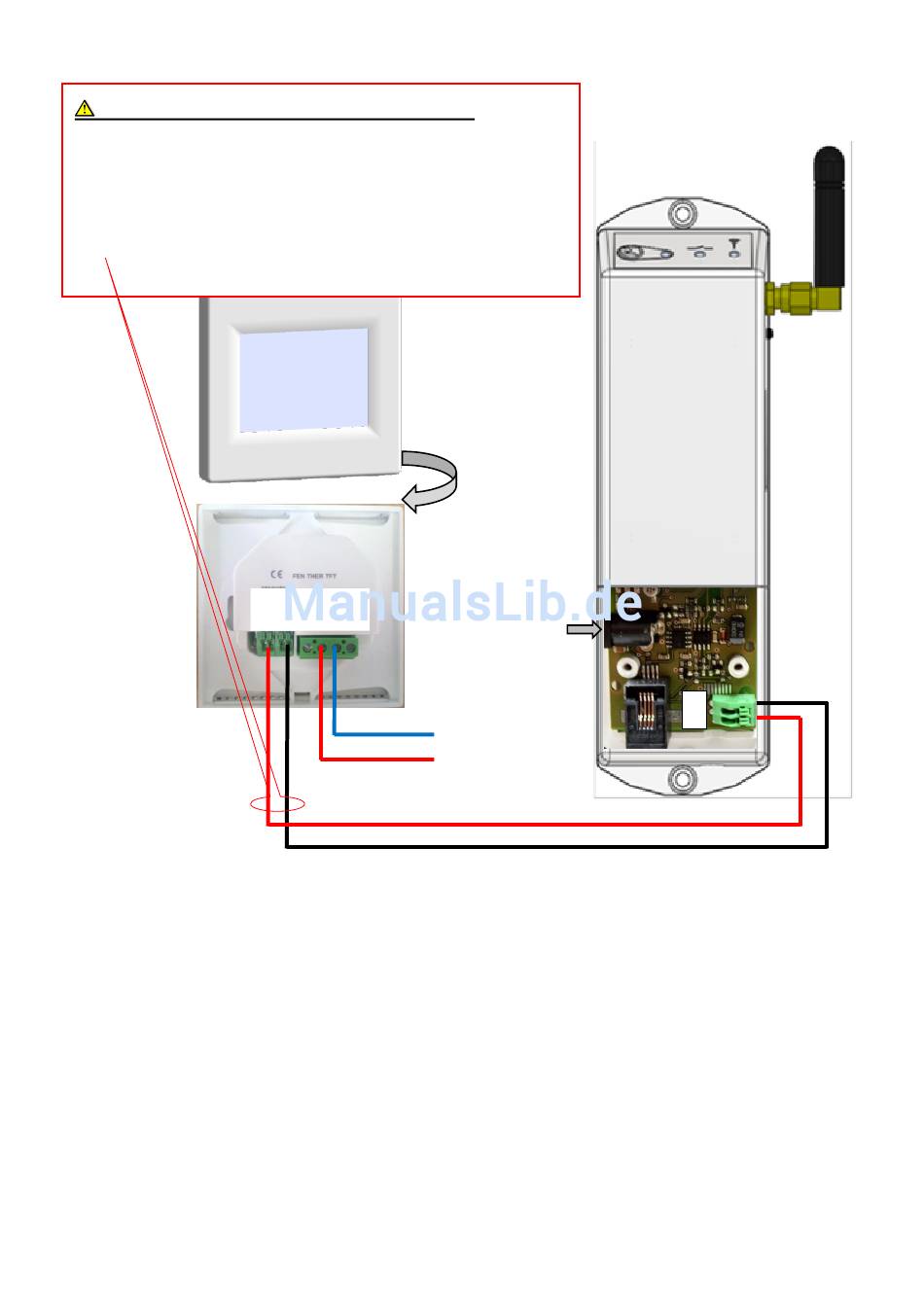

Anschluss mittels Busses

Empfehlungen zum Anschluss mittels Busses
-– Falls die Länge der Leitungen zwischen V24 und V27 mehr als 10
Meter beträgt, ist ein abgeschirmtes Kabel zu verwenden (Typ „LiYCY"
oder gleichwertiges, in diesem Fall kann der Gesamtabstand 25 m
betragen).
- Das Kabel ist immer getrennt, in einer getrennten Elektroinstallations-
leiste zu verlegen, um die elektrischen Störungen zu verhindern.
V24
230VAC 50Hz
xB xA L N
(Blau)
(Rot)
Netzgerät
9VDC
Spannungsquelle
230VAC 50Hz
8
V27
A
B
