- Seite 1 Model: FKJ-B(PWM)-1.5KW48V(Mit 600W Solar) PWM WIND SOLAR HYBRID LADEREGLER §BENUTZERANLEITUNG§ ★ Vor der Benutzung die Betriebsanleitung komplett durchlesen.
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines................4 Eigenschaften des Produkts Modell PWM ......4 Darstellungen des Reglers ............6 Benutzung ................6 Betriebsschritte ............... 7 Installationsschema ..............8 Entfernung des Verkabelungsschrittreglers ......9 Fehleranalyse ................ 11 Kastenschema ............... 11 Betrieb des LCD-Bildschirms und der Anzeige ....12 Zu beachtenden Punkte ............ -
Seite 3: Sicherheit
Sicherheit: Bitte lesen Sie diese Betriebsanleitung vor der Installation, der Benutzung, der Wartung und Untersuchungen sorgfältig durch. Aufgrund der Tatsache dass es elektrisches Produkt ist, ist es gefährlich die elktrischen Teile anzufassen. WARNUNG: Die Demontage des Entladers während des Betriebs ist untersagt. -
Seite 4: Allgemeines
I Allgemeines Unser Unternehmen ist seit 10 Jahren in der Erzeugung von Windkraft tätig und wir haben basierend auf unsere jahrelange praktische Erfahrung, der Lage der betreffenden Normen und in Übereinstimmung mit den Gegebenheiten der Windkrafterzeugung unsere Technik kontinuierlich weiterentwickelt. Mit perfekten Schutzfunktionen arbeitet dieses System sicher bei einer hohen Effizienz und einer langen Lebensdauer. - Seite 5 Die PWM Konstantspannungsregelung beträgt 120% der Nennleistung der Windturbine. Falls die Kapazität des PWM überschritten werden sollte wird das Drei-Phasen Entladesystem automatisch in Betrieb gehen, um den sicheren Betrieb des ganzen Windturbinensystems sicherzustellen. Wenn die Batterie getrennt wird oder beschädigt sein sollte wird das Drei-Phasen Entladesystem automatisch in Betrieb gehen und somit einen Leerlauf der Windturbine und einen Fluchtunfall vermeiden ...
-
Seite 6: Benutzung

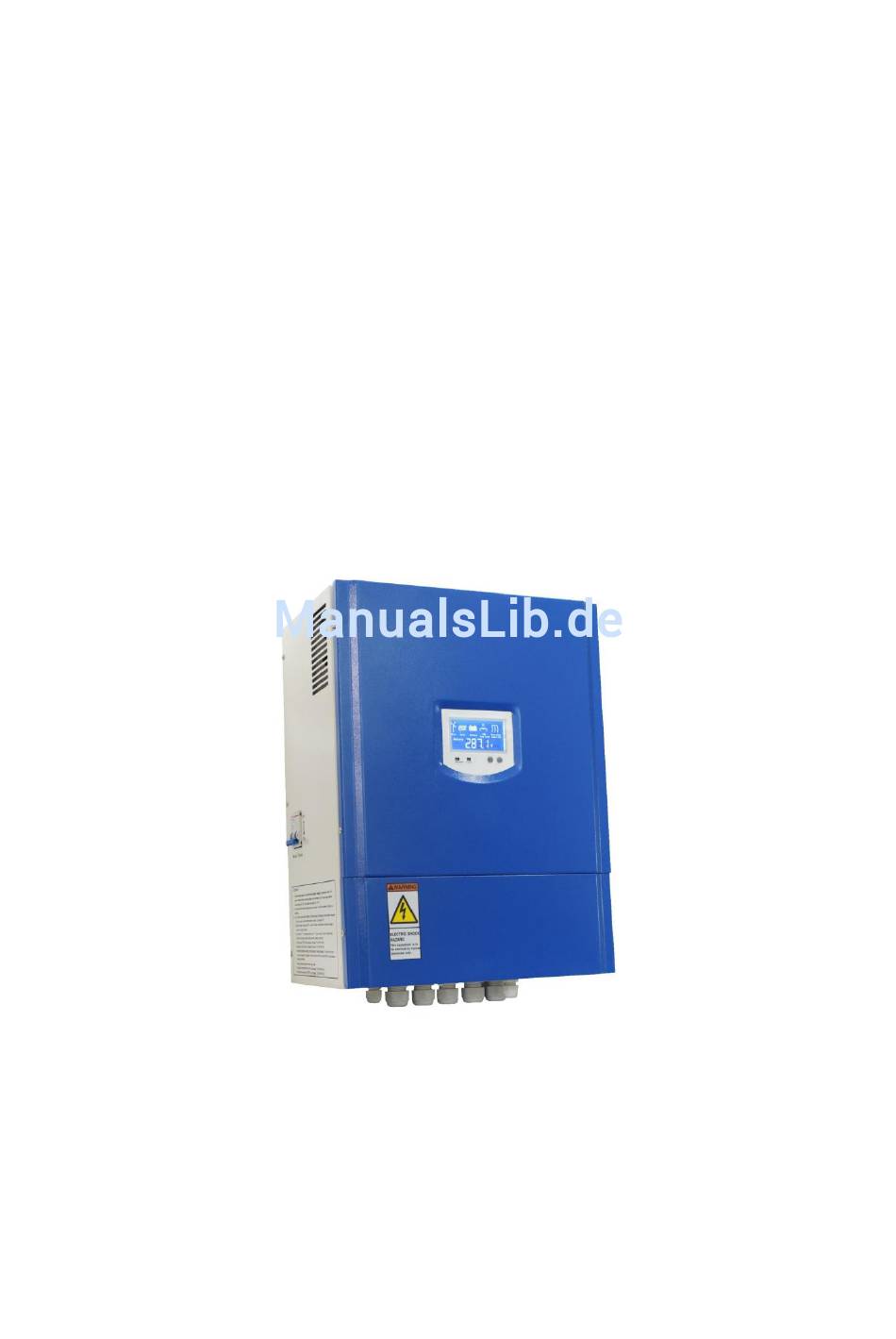

III Bilder des Reglers IV Benutzung: Externe Kabel 1） ● Die Plus-Elektrode (＋) und die Minus-Elektrode (－) der Batterie müssen entsprechend an die Terminals der Maschine angeschlossen und ein Fehlanschluss oder ein Kurzschluss muss vermieden werden. ● Die Drei-Phasen Ausgangskabel der Windturbine müssen entsprechend an die Terminals auf der Rückseite des Reglers angeschlossen werden (die Drei-Phasen Kabel haben keine chronologische Reihenfolge). -
Seite 7: Betriebsschritte
● Wenn die Sicherung durchbrennt wird die Sicherungsanzeige angehen und den Benutzer darauf hinweisen dass die Sicherung ausgetauscht werden muss. ● Während des Betriebs der Windturbine ist es, um eine Verletzung des Personals oder eine Beschädigung der Maschine zu vermeiden, untersagt die Sicherung zu öffnen oder auszutauschen. - Seite 8 anzuschließen, schließen sie die Batterie an; die Plus-Elektrode und Minus- Elektrode der Batterie dürfen nicht falsch angeschlossen werden. 3. Den Entlader an den Regler anschließen (siehe das Verkabelungsschema); 4. Verbinden Sie den Drei-Phasenkabel der Windturbine an die Windturbinenterminals auf dem Regler;...
-
Seite 9: Installationsschema
5. Bringen Sie den Batterieschalter (oder die Sicherung) auf Verbindungsstatus. 6. Bringen Sie den Schalter der Windturbine auf die RUN-Position. 2）Warnung: die Maschine exakt gemäß den Betriebsschritten installieren und betreiben. 3）Betriebsumfeld ● Das Betriebsumfeld sollte trocken, sauber und gut gelüftet sein. ●... -
Seite 10: Entfernen Des Reglers Für Den Verkabelungsschritt
Gehäusehaken Spreiz- bolzen M8 Schraube, fixiert Gehäuseteile Wandaufhängung - Installationsschema VII Entfernen des Reglers für den Verkabelungsschritt... -
Seite 12: Fehleranalyse
VII Fehleranalyse Wenn die Windturbine normal arbeitet, aber der Regler einen wiederholten pi-pa Ton gibt (oder die Windturbine nicht arbeiten kann) muss die Windturbine sofort abgeschaltet werden um zu kontrollieren ob eine Sicherung gebrannt ist oder die Batterie getrennt oder beschädigt worden ist. 2. -
Seite 13: Betrieb Und Erscheinung Des Lcd-Bildschirms
X Betrieb und Erscheinung des LCD-Bildschirms Erläuterung zur Benutzung Mit einem Klopfen auf die Frontpanele des Gehäuses wird der LCD-Bildschirm aufleuchten. Mit jedem Klopfen ändern sich die Parameter. Nach 1 Minute ohne Benutzung wird der LCD-Bildschirm ausgeblendet und somit Strom gespart. Erläuterung zum Bildschirm Gesamtinhalt des LCD-Bildschirms Anzeige... - Seite 14 Batterie Die inneren Balken der Batterie zeigt die Leistung der Batterie an. Wenn die Batterie ausreichend aufgeladen ist, erreicht sie 125% der Nennspannung. Die Windturbine führt automatisch eine Drei-Phasen Entladung durch, um die Batterie aufzuladen. Somit verden alle drei Balken der Batterie voll angezeigt. Wenn die Batteriespannung bis zu 108% der Nennspannung fällt, beginnt die Windturbine erneut zu arbeiten, um die Batterie aufzuladen.
-
Seite 15: Zu Beachtenden Punkte
Pol-Umkehr Die Anzeige zu Pol-Umkehr leuchtet auf wenn der Pol der Batterie geändert wird. Dies erinnert den Benutzern die Batterie richtig anzuschließen. Übergang zwischen LCD Anzeigenparameter (1) Nach Positivstrom geht das System in den Anzeigemodus und die LCD Anzeige zeigt die Batteriespannung an Batterie XXX.XV. -
Seite 16: Wartung Der Batterie
● Wenn die Batteriespannung unter 85% der Nennspannung fällt wird der Rahmen der Batterieanzeige anfangen zu blinken und somit den Benutzer darauf aufmerksam machen dass die Spannung der Batterie niedrig ist; in diesem Fall muss der Betrieb unterbrochen und die Batterie rechtzeitig aufgeladen werden. - Seite 17 Spuren von Schwefelsäure und Staub auf der Batterie sollten regelmäßig gereinigt werden. Die Verbindungsteile und Verbindungskabel zwischen allen Batterien müssen voll verlässlich sein. Im Falle einer Verstopfung der Verschlusskappe und dem Lüftungsloch muss das Lüftungsloch kontrolliert und vorsichtig gesäubert werden. Achten Sie auf den Flüssigkeitspegel des Elektrolyts.
-
Seite 18: Funktionsschema
