VENEZIA 570 G

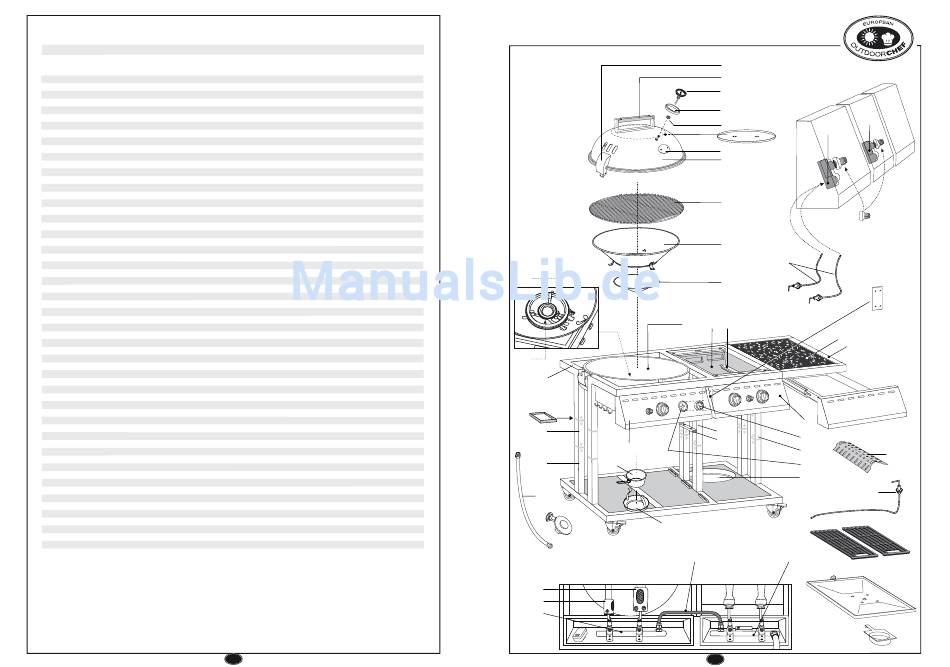

Spare Parts
Pos. Art. Nr. Description
1 18.350.73 Lid 570 LH, onyx
2 18.322.35 Lid Handle titan-silver
3 18.323.00 Heat Shield
4 18.822.49 Logo plate
5 18.320.10 Lid Hinge
6 18.850.21 Heat Indicator °C/°F
7 18.850.14 Frame for heat indicator
8 18.850.12 Heat indicator-Nut
9 18.320.00 Cooking Grid for Kettle Grill
10 18.320.02 Large Funnel for Kettle Grill
1 1 18.320.03 Small Funnel for Kettle Grill
12 18.350.88 Bowl LH DB Pt, onyx
13 18.614.04 Control Knob
14 18.614.05 Frame for control knob
15 18.323.29 Control Panel DB Venezia titan-silver
16 18.340.83 Valve assembly with Bundy DB Venezia 30mbar
16 18.340.84 Valve assembly with Bundy DB Venezia 50mbar
17 18.340.58 Venturiprotection DB small
18 18.340.57 Venturiprotection DB & SB
19 18.340.08 Pulse ignitor DB complete
20 18.360.21 Push button ignitor
21 18.340.02 Burner small 30mbar
21 18.340.45 Burner small 50mbar
22 18.340.00 Burner large 30mbar
22 18.340.44 Burner large 50mbar
23 18.323.04 Drip Pan
24 18.323.05 Drip Pan carrier
25 18.340.12 Ignition wire
26 18.340.1 1 Piezo Electrode large Burner for Kettle Grill
27 18.340.10 Piezo Electrode small Burner for Kettle Grill
28 18.610.21 BBQ base Steak House Grill, black
29 18.323.30 Control Panel Steak House Grill titan-silver
30 18.340.85 Valve Assembly Steak House Grill 30mbar
30 18.340.86 Valve Assembly Steak House Grill 50mbar
31 18.612.29 Burner Steak House Grill
32 18.340.55 Connection tube Steak House Grill
33 18.600.49 Flame Protection Steak House Grill
34 18.612.01 Piezo-Electrode Steak House Grill
35 18.612.22 Ignition wire, short
36 18.600.02 Cooking Grid for Steak House Grill
37 18.600.32 Collection Sheet for Steak House Grill
38 18.320.89 Drip Pan for Steak House Grill
39 18.380.16 Granit stone
40 18.323.47 Drawer titan-silver
41 18.323.51 Side Table frame titan-silver
42 18.323.52 Bowl Frame titan-silver
43 18.323.50 Control Panels connection plate
44 18.322.48 Legs left titan-silver
45 18.322.53 Legs right titan-silver
46 18.323.32 Guidance bar
47 18.322.42 Lower Frame titan-silver
48 18.360.34 Puffer
49 18.322.29 Bottle Jacket black
50 18.322.43 Bottom Shelf Kettle-side left black
51 18.322.91 Bottom Shelf Kettle-side right black
52 18.322.44 Bottom Shelf for Steak House Grill black
53 18.360.27 Caster with Brake
54 18.322.94 Tool holder
18.379.04 Hardware-Set
55 individual Gas Hose
56 individual Gas Regulator
Attention
Please write your serial number on the backside of the manual
for future reference. You will find the number on the data plate
attached to the trolley or the bottom plate depending on the
grill model. OUTDOORCHEF can only supply spare parts and
honour warranty returns when the serial number is available.
