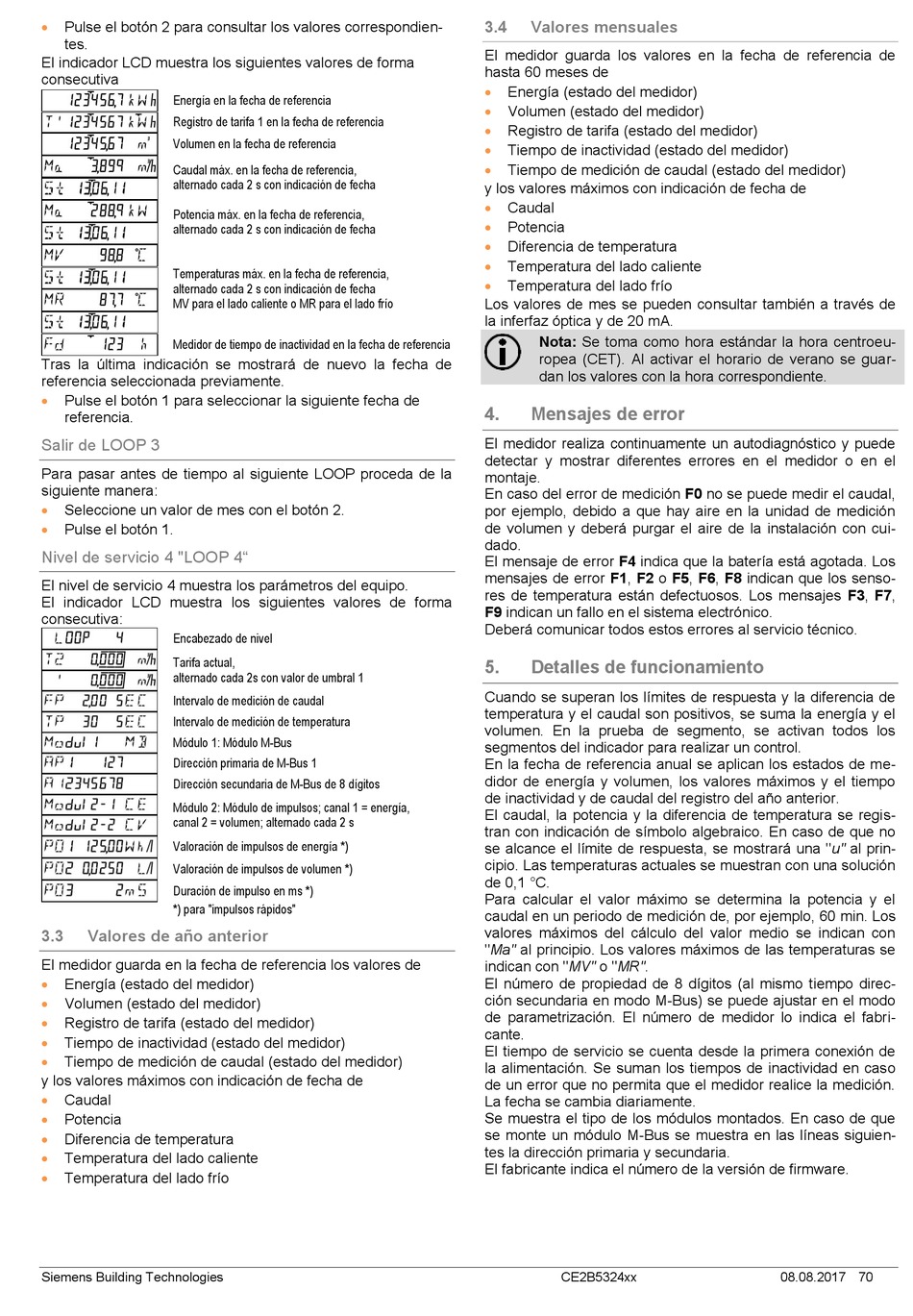

Pulse el botón 2 para consultar los valores correspondien-
tes.
El indicador LCD muestra los siguientes valores de forma
consecutiva
Energía en la fecha de referencia
Registro de tarifa 1 en la fecha de referencia
Volumen en la fecha de referencia
Caudal máx. en la fecha de referencia,
alternado cada 2 s con indicación de fecha
Potencia máx. en la fecha de referencia,
alternado cada 2 s con indicación de fecha
Temperaturas máx. en la fecha de referencia,
alternado cada 2 s con indicación de fecha
MV para el lado caliente o MR para el lado frío
Medidor de tiempo de inactividad en la fecha de referencia
Tras la última indicación se mostrará de nuevo la fecha de
referencia seleccionada previamente.

Pulse el botón 1 para seleccionar la siguiente fecha de
referencia.
Salir de LOOP 3
Para pasar antes de tiempo al siguiente LOOP proceda de la
siguiente manera:

Seleccione un valor de mes con el botón 2.

Pulse el botón 1.
Nivel de servicio 4 "LOOP 4"
El nivel de servicio 4 muestra los parámetros del equipo.
El indicador LCD muestra los siguientes valores de forma
consecutiva:
Encabezado de nivel
Tarifa actual,
alternado cada 2s con valor de umbral 1
Intervalo de medición de caudal
Intervalo de medición de temperatura
Módulo 1: Módulo M-Bus
Dirección primaria de M-Bus 1
Dirección secundaria de M-Bus de 8 dígitos
Módulo 2: Módulo de impulsos; canal 1 = energía,
canal 2 = volumen; alternado cada 2 s
Valoración de impulsos de energía *)
Valoración de impulsos de volumen *)
Duración de impulso en ms *)
*) para "impulsos rápidos"
3.3 Valores de año anterior
El medidor guarda en la fecha de referencia los valores de

Energía (estado del medidor)

Volumen (estado del medidor)

Registro de tarifa (estado del medidor)

Tiempo de inactividad (estado del medidor)

Tiempo de medición de caudal (estado del medidor)
y los valores máximos con indicación de fecha de

Caudal

Potencia

Diferencia de temperatura

Temperatura del lado caliente

Temperatura del lado frío
Siemens Building Technologies
3.4 Valores mensuales
El medidor guarda los valores en la fecha de referencia de
hasta 60 meses de

Energía (estado del medidor)

Volumen (estado del medidor)

Registro de tarifa (estado del medidor)

Tiempo de inactividad (estado del medidor)

Tiempo de medición de caudal (estado del medidor)
y los valores máximos con indicación de fecha de

Caudal

Potencia

Diferencia de temperatura

Temperatura del lado caliente

Temperatura del lado frío
Los valores de mes se pueden consultar también a través de
la inferfaz óptica y de 20 mA.
Nota: Se toma como hora estándar la hora centroeu-
ropea (CET). Al activar el horario de verano se guar-
dan los valores con la hora correspondiente.
4.

Mensajes de error

El medidor realiza continuamente un autodiagnóstico y puede
detectar y mostrar diferentes errores en el medidor o en el
montaje.
En caso del error de medición F0 no se puede medir el caudal,
por ejemplo, debido a que hay aire en la unidad de medición
de volumen y deberá purgar el aire de la instalación con cui-
dado.
El mensaje de error F4 indica que la batería está agotada. Los
mensajes de error F1, F2 o F5, F6, F8 indican que los senso-
res de temperatura están defectuosos. Los mensajes F3, F7,
F9 indican un fallo en el sistema electrónico.
Deberá comunicar todos estos errores al servicio técnico.
5. Detalles de funcionamiento
Cuando se superan los límites de respuesta y la diferencia de
temperatura y el caudal son positivos, se suma la energía y el
volumen. En la prueba de segmento, se activan todos los
segmentos del indicador para realizar un control.
En la fecha de referencia anual se aplican los estados de me-
didor de energía y volumen, los valores máximos y el tiempo
de inactividad y de caudal del registro del año anterior.
El caudal, la potencia y la diferencia de temperatura se regis-
tran con indicación de símbolo algebraico. En caso de que no
se alcance el límite de respuesta, se mostrará una "u" al prin-
cipio. Las temperaturas actuales se muestran con una solución
de 0,1 °C.
Para calcular el valor máximo se determina la potencia y el
caudal en un periodo de medición de, por ejemplo, 60 min. Los
valores máximos del cálculo del valor medio se indican con
"Ma" al principio. Los valores máximos de las temperaturas se
indican con "MV" o "MR".
El número de propiedad de 8 dígitos (al mismo tiempo direc-
ción secundaria en modo M-Bus) se puede ajustar en el modo
de parametrización. El número de medidor lo indica el fabri-
cante.
El tiempo de servicio se cuenta desde la primera conexión de
la alimentación. Se suman los tiempos de inactividad en caso
de un error que no permita que el medidor realice la medición.
La fecha se cambia diariamente.
Se muestra el tipo de los módulos montados. En caso de que
se monte un módulo M-Bus se muestra en las líneas siguien-
tes la dirección primaria y secundaria.
El fabricante indica el número de la versión de firmware.
