- Seite 1 DPM 8016 de | Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
DPM 8016 Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheitshinweise Kurzbeschreibung Systembeschreibung Lieferumfang und Garantie Installation Vorderseite Rückseite Einbau Verbindungen Versorgungsspannung Ethernet REMOTE CAN BUS Control Port Konfiguration Installation von Erweiterungskarten Netzwerk-Konfiguration Bedienung Wartung Technische Daten 10.1 Stromaufnahme 10.2 Blockdiagramm 10.3 Abmessungen 10.4... -
Seite 4: Sicherheitshinweise
| Sicherheitshinweise DPM 8016 Sicherheitshinweise Gefahr! Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. - Seite 5 DPM 8016 Sicherheitshinweise | de Netzsteckers, wenn eine Flüssigkeit in das Gerät geschüttet wurde oder ein Gegenstand in das Gerät gefallen ist, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht normal arbeitet oder fallengelassen wurde. 14. Stellen Sie bitte sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann.
- Seite 6 | Sicherheitshinweise DPM 8016 Gefahr! SAFETY COMPONENT (MUST BE REPLACED BY ORIGINAL PART) Vorsicht! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ. 17-Dec-13 | 02 | F01U297829 Bedienungsanleitung...
-
Seite 7: Kurzbeschreibung
Systemanforderungen angepasst werden. Der DPM 8016 enthält alle notwendigen Audiofunktionen und übernimmt die Steuerung und Überwachung für die gesamte PROMATRIX 8000-Anlage. Ein einzelner DPM 8016 kann bis zu 16 Sprechstellen und bis zu 500 Lautsprecherkreise verwalten, für größere Systeme können bis zu zehn DPM 8016 über einen digitalen Audio- und Steuerbus miteinander vernetzt werden. -
Seite 8: Systembeschreibung
Relaiskarten ist äußerst variabel und kann an die jeweiligen Anforderungen angepasst werden. Ein einzelner DPM 8016 kann bis zu 16 Sprechstellen und bis zu 500 Zonen verwalten, für größere Systeme können bis zu 10 DPM 8016 über einen digitalen Audio- und Steuerbus... - Seite 9 32 Passwortebenen versehen werden. Audiosignalverteilung Im DPM 8016 ist eine digitale 36 x 16 Audiomatrix integriert. Es stehen bis zu 16 lokale Audioeingänge, 4 interne Generatoren und 16 optionale CobraNet-Netzwerkeingänge zur Verfügung. Die 16 Matrixausgänge können als lokale Audioausgänge verwendet werden oder optional per CobraNet-Netzwerk zur Verfügung gestellt werden.
- Seite 10 Die Systemuhr erkennt automatisch Schaltjahre; bei DCF77-Betrieb wird außerdem automatisch zwischen Sommerzeit und Winterzeit umgestellt. Von der Systemuhr können bis zu 40 externe Nebenuhren gesteuert werden. Für diesen Zweck ist am DPM 8016 ein spezieller kurzschlussfester Ausgang für Polwechselimpulse vorhanden. Nebenuhren werden automatisch nachgestellt, wenn eine Zeitdifferenz zur Systemuhr festgestellt wird, z.
- Seite 11 Bereich der Gebäudeinstallation aber auch für professionelle Audiosysteme eingesetzt werden. Der DPM 8016 ist ein kein eigenständiges Gerät. Für den Betrieb werden mindestens benötigt: Ein für den Strombedarf der Anlage ausreichend dimensioniertes Netzteil (24 V). Falls das Gerät mit Sprechstellen betrieben werden soll: Die gewünschte Anzahl von Sprechstellen der DPC 8000-Serie (max.
-
Seite 12: Lieferumfang Und Garantie
CAN-Abschlusswiderstand (120 Ω) Stecker 2-polig (24 V DC Eingang) (Phoenix PC 5/2-STF1-7,62 – 1777833) Stecker 12-polig (GPIO) (Phoenix MC 1,5/12-STF-3,81 – 1827800) Garantiekarte mit Sicherheitshinweisen Tabelle 4.1: Lieferumfang Garantie Hinweise zur Garantie finden Sie auf www.dynacord.com 17-Dec-13 | 02 | F01U297829 Bedienungsanleitung... -
Seite 13: Installation

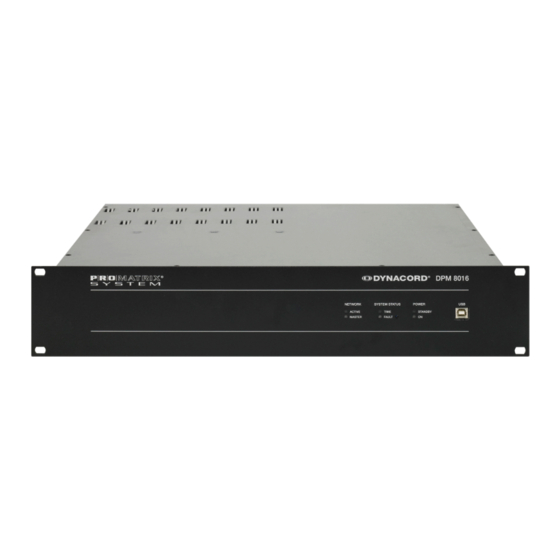

STANDBY-LED Leuchtet gelb, wenn sich das Gerät im Standby- Betrieb befindet. MASTER-LED Leuchtet grün, wenn dieser DPM 8016 im digitalen Audionetzwerk der Master ist. FAULT-LED Diese LED leuchtet gelb während eines Resets oder bei einem Watchdog-Fehler im DPM 8016. Außerdem werden damit Fehler in externen Anlagenteilen (Endstufen, Sprechstellen, Relaiskarten usw.) -
Seite 14: Rückseite
Die LED ist aus, wenn der DPM 8016 von der Spannungsversorgung getrennt ist, oder wenn die Spannungsversorgung ausgeschaltet/ ausgefallen ist. USB-Schnittstelle Anschluss des DPM 8016 an einen PC. Für zukünftige Anwendungen. Beachten Sie hierzu den Abschnitt Verbindungen, Seite 17 Rückseite Bild 5.1:... -
Seite 15: Einbau
Einbau Der DPM 8016 wurde für den horizontalen Einbau in einen konventionellen 19“ Gestellschrank entwickelt. Generell ist der DPM 8016 so aufzustellen oder zu montieren, dass die Luftzufuhr und die Entlüftung an beiden Geräteseiten nicht behindert werden. Bild 5.2: Luftzufuhr und Entlüftung des DPM 8016 Die Belüftungsrichtung ist von links nach rechts, wenn man das Gerät von der Frontseite... - Seite 16 | Installation DPM 8016 Bild 5.3: Befestigung an der Vorderseite Beim Einbau in Gestellschränken sollen in jedem Fall Einbauschienen verwendet werden, um ein Verwinden der Frontblende zu verhindern. 17-Dec-13 | 02 | F01U297829 Bedienungsanleitung...
-
Seite 17: Verbindungen
Schnittstelle zu Sprechstellen (PCA BUS) Die PROMATRIX CAN Audio (PCA) BUS Schnittstelle (eines UI-1 Universal Input Moduls) dient zur Verbindung einer DPC 8015 Sprechstelle mit dem DPM 8016. Es handelt sich um eine 8- polige RJ-45 Steckverbindung, die mit Stromversorgung, Steuerschnittstelle (CAN-Bus) und Audioschnittstelle belegt ist. -
Seite 18: Versorgungsspannung
Ethernet Durch den Anschluss des DPM 8016 System Controller über die Ethernet-Schnittstelle wird die Kommunikation eines oder mehrerer PCs mit dem DPM 8016 ermöglicht. Hierdurch kann nicht nur die komfortable Konfiguration des DPM 8016 über die mitgelieferte Software IRIS- Net erfolgen, es kann auch das gesamte PROMATRIX 8000 System bedient und überwacht werden. -
Seite 19: Remote Can Bus
Status-LEDs Die Ethernet-Schnittstelle des DPM 8016 besitzt eine orange und eine grüne LED zur Status- Anzeige der Ethernet-Verbindung. Wenn kein Netzwerkkabel eingesteckt ist sind beide LEDs aus. Die orange Connectivity-LED an der linken Seite der Ethernet-Schnittstele leuchtet, wenn der DPM 8016 eine Ethernet-Verbindung mit einem anderen Gerät (z.B. - Seite 20 | Verbindungen DPM 8016 Wenn das Netzwerk nur eine geringe Ausdehnung hat, sind Datenraten bis zu 500 kbit/s möglich. Bei größeren Ausdehnungen muss die Datenrate herabgesetzt werden (bis zur minimalen Datenrate von 10 kbit/s). Hinweis! Die Datenrate ist auf 10 kbit/s voreingestellt.
- Seite 21 DPM 8016 Verbindungen | de Bezeichnung Kabelfarbe T568A T568B MONITOR BUS + Braun gestreift MONITOR BUS - Braun Tabelle 6.3: Belegung der REMOTE CAN BUS-Schnittstelle Leitungsspezifikation Gemäß dem ISO 11898-2 Standard sollten für den CAN-Bus als Datenübertragungskabel vorzugsweise Twisted-Pair-Leitungen, geschirmt oder ungeschirmt, mit einem Wellenwiderstand von 120 Ω...
-
Seite 22: Control Port
Sekunden für eine längere Zeitdauer als bei niedriger Buslast. Control Port Der Control Port an der Rückseite des DPM 8016 ist in zwei Hälften unterteilt. In der oberen Hälfte sind acht frei konfigurierbare Steuereingänge vorhanden, zusätzlich kann ein DCF77- Empfänger angeschlossen werden. In der unteren Hälfte sind sechs frei konfigurierbare Steuerausgänge und ein Ready-Kontakt vorhanden, zusätzlich können Nebenuhren... - Seite 23 DPM 8016 Verbindungen | de Bild 6.7: Beispielanwendung eines Steuereingangs, Verwendung eines analogen Eingangssignals Die Steuereingänge können auch als digitale Steuereingänge verwendet werden. Intern sind die Steuereingänge über einen Widerstand auf Masse gelegt. Legt man einen Eingang auf die 10 V REF oder auf eine andere, externe Spannung, so schaltet der Eingang auf den aktiven Zustand (On).
- Seite 24 Über IRIS-Net kann konfiguriert werden, für welche Fehlerarten der Wechselkontakt umschalten und damit den Zustand „Nicht betriebsbereit“ signalisieren soll. Für die Integration des DPM 8016 in Gefahrenmeldeanlagen wird die Verwendung des Öffners (Ruhestromprinzip), also des linken und mittleren Pin, empfohlen.
- Seite 25 In der oberen Hälfte des Control Ports steht ein Eingang für einen Funkempfänger des DCF77- Signals zur Verfügung. Die Verwendung des Empfängers DYNACORD NRS 90193 wird empfohlen. Beachten Sie beim Anschluss des Empfängers an den DPM 8016 die mitgelieferte Dokumentation.
-
Seite 26: Konfiguration
Remote & Integrated Supervision) verwendet. Die gesamte Konfiguration des DPM 8016 kann hierbei offline (d. h. ohne Verbindung zwischen PC und DPM 8016) auf dem PC erstellt werden. Nach Herstellung einer Verbindung zwischen PC und DPM 8016 über Ethernet kann die Konfiguration auf diesen übertragen werden. -
Seite 27: Netzwerk-Konfiguration
Konfiguration | de Erweiterungssteckplätze Für die Erweiterung des Systems stehen auf der Rückseite des DPM 8016 acht Slots zur Verfügung, die mit 1 bis 8 beschriftet sind. In diese Slots kann eine beliebige Kombination von Erweiterungskarten folgender Typen eingebaut werden: •... - Seite 28 Tabelle 7.1: Werkseinstellung Ethernet-Schnittstelle Eine IP-Adresse muss eindeutig sein, sie darf also jeweils nur einem einzigen Gerät (Host) in einem Netzwerk zugewiesen werden. Wird für den Betrieb des DPM 8016 ein neues Ethernet aufgebaut, wird die Beibehaltung der werkseitig voreingestellten Netzwerk-ID und Subnetzmaske empfohlen.
- Seite 29 DPM 8016 Konfiguration | de Gerät Bezeichnung in IRIS- Standort/ IP-Adresse Beschreibung DPM 8016 Hauptzentrale Hauptzentrale 2.C03 192.168.1.100 Hauptzentrale 2.C03 192.168.1.1 DPM 8016 Verwaltung Verwaltungsgebäude 192.168.1.101 DPM 8016 Produktion Produktionsgebäude 192.168.1.102 DPM 8016 Mehrzweck Mehrzweckhalle 192.168.1.103 Bei der Inbetriebnahme dieses Beispielsystems müssten die in der Übersichtstabelle angegebenen IP-Adressen an die einzelnen Geräte vergeben werden.
-
Seite 30: Bedienung
| Bedienung DPM 8016 Bedienung Zur Bedienung des DPM 8016 beachten Sie bitte die Dokumentation von IRIS-Net. 17-Dec-13 | 02 | F01U297829 Bedienungsanleitung... -
Seite 31: Wartung
DPM 8016 Wartung | de Wartung Der DPM 8016 benötigt keine Wartung. Bedienungsanleitung 17-Dec-13 | 02 | F01U297829... -
Seite 32: Technische Daten
Audioausgangsspezifikationen Siehe technische Daten des verwendeten Ausgangsmoduls Frequenzgang 20 Hz bis 20 kHz (-0,5 dB) Signal-Rausch-Verhältnis (A- DPM 8016 Analog In zu Analog Out: 106 dB typisch gewichtet) THD+N < 0,01 % Übersprechen < 100 dB bei 1 kHz Abtastrate 48 kHz DSP-Verarbeitungsauflösung... -
Seite 33: Stromaufnahme
Abmessungen (B x H x T) 19 Zoll, 2 HE, 483 x 88 x 376 mm Gewicht DPM 8016 (ohne optionale Module): 7,25 kg DPM UI-1 Universal Input Module: 100 g DPM AO-1 Analog Output Module: 100 g PMX-MM-2 Message Manager-Modul: 85 g... - Seite 34 0,050 A 0,060 A 0,170 A (-3 dB) Tabelle 10.1: DPM 8016 Stromaufnahme bei 24 V Gleichstrom Stromaufnahme von Sprechstellen Pro DPC 8015 Sprechstelle: 0,080 A (mit aktivem Lautsprecher: 0,190 A) Pro DPC 8120 Sprechstellenerweiterung: 0,020 A 17-Dec-13 | 02 | F01U297829...
-
Seite 35: Blockdiagramm
DPM 8016 Technische Daten | de 10.2 Blockdiagramm AUDIO AUDIO NETWORK MODULES MODULES 2 - 8 Channels Analog I/O 16 Inputs / 16 Outputs Digital I/O AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO SLOT 4 SLOT 1 SLOT 2... -
Seite 36: Abmessungen
| Technische Daten DPM 8016 10.3 Abmessungen 10.4 Normen Der DPM 8016 erfüllt folgende Normen (Stand July 2012): • EN 54-16 • EN 55103-1 • EN 55103-2 • EN 55022 • EN 55024 • EN 60945 17-Dec-13 | 02 | F01U297829... -
Seite 37: Anhang
Anhang 11.1 Ethernet-Grundlagen Der DPM 8016 System Controller kann über die Ethernet-Schnittstelle (RJ-45) an der Rückseite an ein Ethernet angeschlossen werden. Ethernet ist eine Computer- Vernetzungtechnologie für lokale Netzwerke. Sollen zwei Geräte (Hosts) verbunden werden, kann dies direkt über ein gekreuztes Ethernet-Kabel (Crossover-Kabel) erfolgen. Ist die Anzahl der zu verbindenden Geräte größer als zwei, erfolgt die Verbindung über normale Ethernet-... - Seite 38 | Anhang DPM 8016 Byte langen Hostteil vornehmen. Die genaue Aufteilung zwischen Netzwerkteil und Hostteil wird in Form der Subnetzmaske angegeben. In diesem Fall würde durch die Subnetzmaske 255.255.255.0 die Aufteilung in die ersten 24 Bit bzw. die letzten 8 Bit vorgenommen. Die CIDR-Schreibweise zur Darstellung einer Subnetzmaske stellte eine Alternative zur dotted decimal notation dar.
-
Seite 39: Tabelle Ip-Adressen
DPM 8016 Anhang | de 11.2 Tabelle IP-Adressen Projekt: ________________________________________ Subnetzmaske Gateway Gerät Bezeichnung in IRIS- Standort/ IP-Adresse Beschreibung Bedienungsanleitung 17-Dec-13 | 02 | F01U297829... - Seite 44 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.dynacord.com © Bosch Sicherheitssysteme GmbH, 2013...
