4.3 Anschließen der Kältemittelleitung
Anleitungen, Spezifikationen
entnehmen Sie bitte dem Installationshandbuch des Außengeräts.

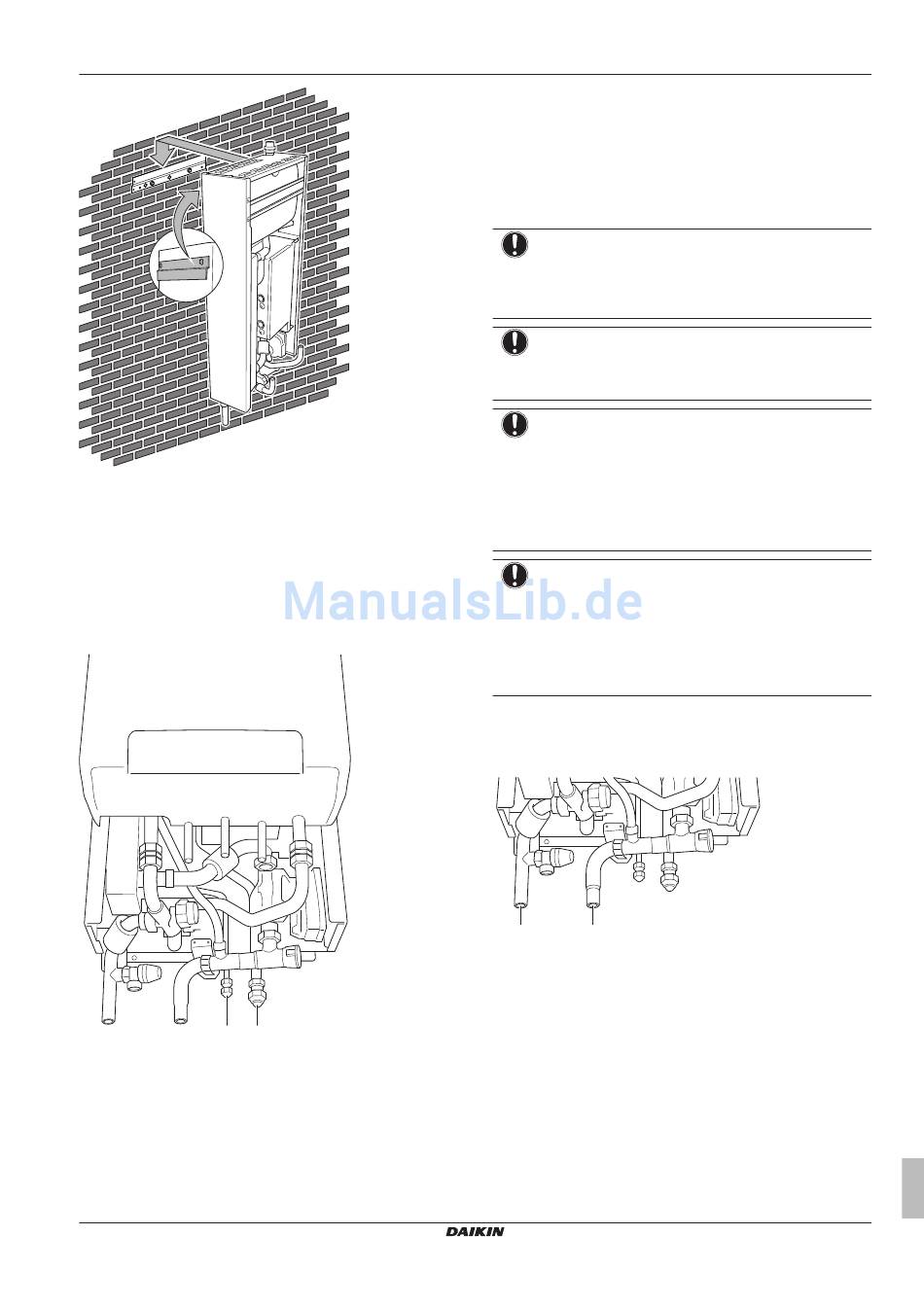

4.3.1 So schließen Sie die Kältemittelleitung an
das Innengerät an
1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts
an den Anschluss für flüssiges Kältemittel des Innengeräts an.
a b
a Anschluss für flüssiges Kältemittel
b Anschluss für gasförmiges Kältemittel
2 Schließen Sie das Gas-Absperrventil des Außengeräts an den
Anschluss für gasförmiges Kältemittel des Innengeräts an.
EHYHBH05AAV3* + EHYHBH/X08AAV3*
Daikin Altherma Hybrid-Wärmepumpe – Wärmepumpemodul
4P349587-1E – 2016.02
und Installationsanleitungen
4.4 Anschließen der Wasserleitungen
4.4.1 Anschließen der Wasserleitungen des
Innengeräts
So schließen Sie die Wasserleitung für die
Raumheizung an
HINWEIS
Bei einer alten Heizungsanlage wird empfohlen, einen
Schmutzfilter zu verwenden. Schmutz oder Ablagerungen
von der Heizanlage können das Gerät beschädigen und
seine Lebensdauer verringern.
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
HINWEIS
▪ Es wird empfohlen, Absperrventile an den Ein- und
Ausgängen zur Raumheizung zu installieren. Die
Absperrventile sind bauseitig zu liefern. Dann können
Sie das Gerät warten, ohne das ganze System
entleeren zu müssen.
▪ Planen Sie einen Entleerungs-/Füllpunkt zum Entleeren
oder Füllen des Raumheizungskreislaufs ein.
HINWEIS
Installieren Sie KEINE Ventile zum sofortigen Absperren
des gesamten Heizverteilersystems
Bodenheizungsschleifen, Ventilator-Konvektoren usw.), da
dies zu einem unmittelbaren
Wasserdurchflusses zwischen dem Auslass und dem
Einlass des Geräts führen kann (z. B. über ein Bypass-
Ventil). Dies kann zu einem Fehler führen.
1 Schließen Sie den Anschluss für den Wassereinlass (Ø22 mm)
an.
2 Schließen Sie den Anschluss für den Wasserauslass (Ø22 mm)
an.
a
b
a Wassereinlass
b Wasserauslass
3 Bei Anschluss an den optionalen Brauchwasserspeicher ziehen
Sie die Installationsanleitung des Brauchwasserspeichers zu
Rate.
4.4.2 So füllen Sie den Raumheizungskreislauf
Vor dem Befüllen des Heizkreislaufs MUSS der Gaskessel installiert
werden.
1 Spülen Sie die Anlage gründlich zum Säubern des Kreislaufs.
2 Schließen Sie den Wasserzufuhrschlauch an den Abflusspunkt
(bauseitig) an.
3 Schalten Sie den Gaskessel ein und betrachten Sie die
Druckanzeige am Kessel.
4 Installation
(Radiatoren,
Kurzschluss des
Installationsanleitung
7
