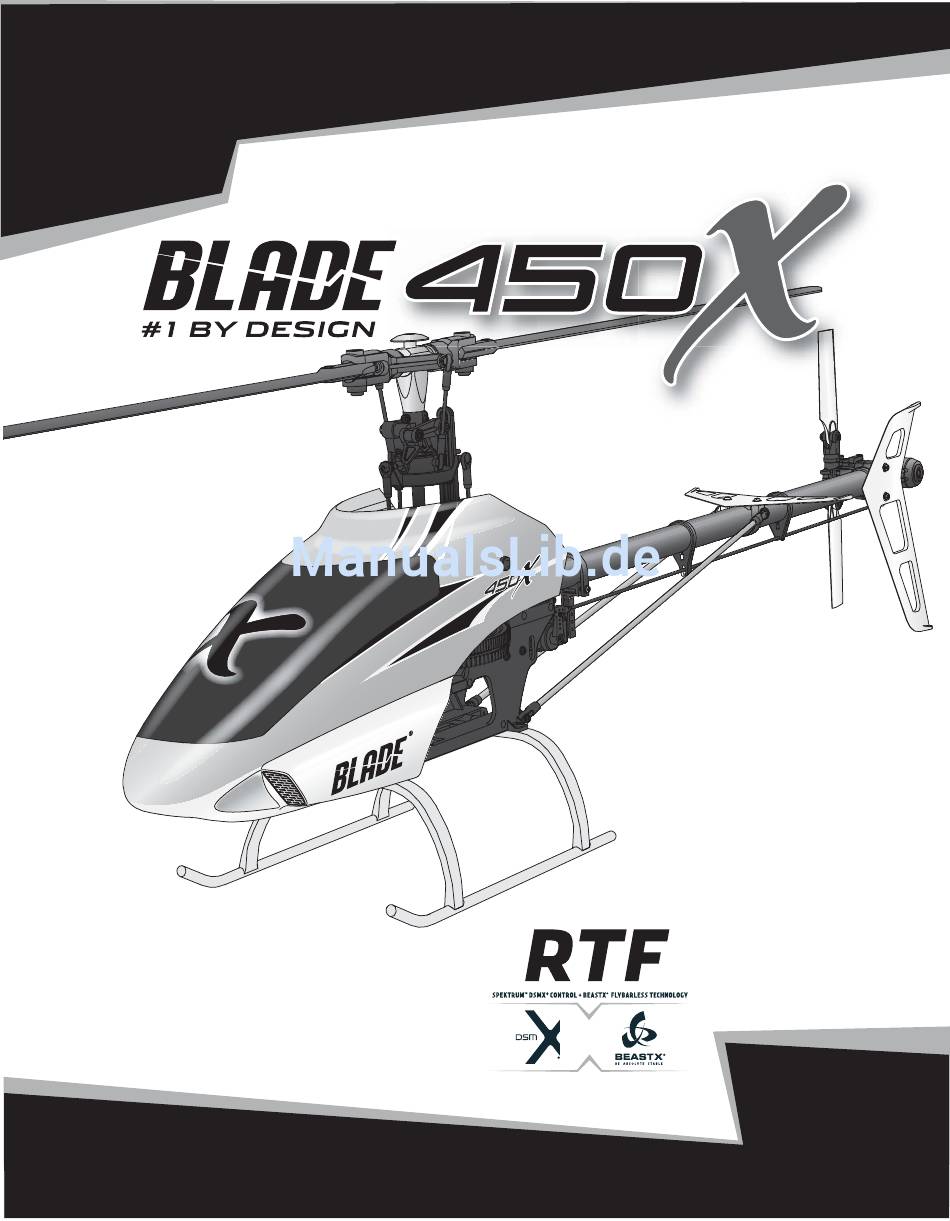

- Seite 1 ® ® ® Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Spezielle Bedeutungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur fi nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle Bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
® ® Lieferumfang: • Blade 450 X • 3S 11.1V 2200mAh 30C Li-Po Akku • DC LiPo Balancer Ladegerät • Spektrum DX6i Sender • 4 AA Batterien Inhaltsverzeichnis Vorbereitung für den Erstfl ug ................16 Fliegen des Blade 450 X ..................20 Checkliste zum Fliegen .................. -
Seite 4: Vorbereitung Für Den Erstfl Ug
Vorbereitung für den Erstfl ug Checkliste zum Fliegen ❏ Schalten Sie immer den Sender zuerst ein • Entnehmen und überprüfen Sie die Komponenten ❏ Stecken Sie den Flugakku an den Anschluß der ESC • Laden Sie den Flugakku ❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren und armieren •... -
Seite 5: Niederspannungabschaltung (Lvc)
Niederspannungabschaltung (LVC) Die ESC versorgt den Motor durchgehend mit weniger Leistung, bis dieser sich voll- Durch wiederholtes Fliegen des Helikopters bis zur LVC-Aktivierung wird der Akku ständig abschaltet, wenn der Akku unter Last unter 9 V entladen wird. Dadurch wird des Helikopters beschädigt. -
Seite 6: Einrichten Des Senders
Mechanischer Umbau Ein mechanischer Umbau ist bei dem Wechel von Mode 1 und Mode 2. 2. Um die Ratschen zu wechseln lösen Sie die Schraube soweit, dass die die Dazu sind folgende Schritte erforderlich: Ratsche die Mechanik nicht mehr berührt und iehen die Schrauben auf dem anderen Knüppelaggregat an. -
Seite 7: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Der Sender ist bereits an das Modell gebunden. Sollten Sie die Bindung erneut durchführen wollen, folgen Sie bitte den unten stehenden Anweisungen. Bindevorgang 1. Stecken Sie den Bindestecker in den BND/DAT-Anschluss des Empfängers. 2. Verbinden Sie den Flugakku des Helikopters mit der ESC. Die H-Menü-LED sollte blinken. Dies zeigt an, dass sich der AR7200BX im Bindemodus befi ndet. 3. -
Seite 8: Checkliste Für Den Flug
Test der zyklischen und kollektiven Steuerung Aktivieren Sie “Throttle Hold” (Autorotation), wenn Sie die Steuerung überprüfen möchten. Höhenruder Seitenansicht Seitenansicht Querruder Rückansicht Rückansicht Kollektive Pitch Rückansicht Rückansicht Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer saubere, fl achen und ebenen WARNUNG: Halten Sie bei laufendem Motor zumindest 10 Meter Abstand Fläche (Beton oder Asphalt) ohne Hindernisse. -
Seite 9: Einstellung Des Gyro-Gain (Gyro-Empfi Ndlichkeit)
Halten Sie sich bei der Wahl des Flugorts für Ihr Fluggerät an lokale Gesetze Bei Erstfl ügen sollten Sie den normalen Modus bei niedrigen Dual Rates der und Verordnungen. zyklischen Steuerung und des Seitenruders verwenden, bis Sie mit dem Flugver- halten des Blade 300 CFX vertraut sind. -
Seite 10: Ar7200Bx-Standard-Setup Für Blade 450 X
Hoch Sehr hoch * Der AR7200BX im Lieferumfang des Blade 450X Hubschrauber ist mit diesen Einstellungen vorprogrammiert. Sollten Sie einen Rückstellung (Reset) auf die Werkseinstellungen vornehmen, wird der Empfänger diese Einstellung aktivieren. Gehen Sie dazu in ein beliebiges Setup-Menü und halten Sie den Setup-Knopf für 10 Sekunden gedrückt. Nach der Rücksetzung müssen Sie die Taumelscheibenservos im Setup-Menü... -
Seite 11: Ar7200Bx Feinabstimmung Und Anpassung
AR7200BX Feinabstimmung und Anpassung Beobachtetes Verhalten Vorgeschlagene Anpassung Zyklisches Ansprechverhalten ist zu langsam oder zu schnell Passen Sie die Parameter für das Steuerungsverhalten am AR7200BX Ihrem Flugstil entsprechend an Steuereingaben scheinen verzögert wiedergegeben zu werden Erhöhen Sie Dial 2 am AR2700BX Der Helikopter scheint die Steuereingabe zu übersteuern Senken Sie Dial 2 am AR2700BX und danach zurückzugeben... -
Seite 12: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Sicherheitshinweise Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale führen. -
Seite 13: Rechtliche Informationen Für Die Europäische Union
Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of Conformity (in accordance with ISO/IEC 17050-1) No. HH2014070201 Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: Blade 450 X RTF BLH1900, BLH1900M1 declares the product: Blade 450 X RTF BLH1900, BLH1900M1 Geräteklasse: equipment class: den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE), EMV-Richtlinie 2004/108/EC... - Seite 14 Exploded View / Explosionszeichnung / Vue éclatée / Vista esplosa...
- Seite 16 Albero principale senza fl ybar(2): B450 X 17 BLH1908 Yellow Canopy 450X RTF Blade 450X RTF: Kabinenhaube gelb Blade 450 X RTF - Bulle jaune Capottina gialla 450X RTF Bearing 3x6x2.5mm (2): B450 Lager 3 x 6 x 2,5 mm (2): B450 3D/X, Roulement 3x6x2.5mm (2) : B450 3D/X,...
- Seite 17 Part # English Deutsch Français Italiano Aluminum Motor Mount Set: B450 Aluminium-Motorbefestigungs-Set: Set de fi xations moteur en aluminium : Set montante del motore in allumino: B450 37 BLH1643 3D/X, B400 B450 3D/X, B400 B450 3D/X, B400 3D/X, B400 Sangles crochet et boucle pour ruban Hook &...
- Seite 18 Optional Parts / Optionale Bauteile / Pièces optionnelles / Pezzi opzionali Part # English Deutsch Français Italiano Blade 450/300x/300CFX: B450/300X/300CFX - Pignon hélicoïdal 11T Pignone elicoidale 11T BLH1903 Helical Pinion 11T B450/300X/CFX Ritzel 11 Z schrägverz. B450/300X/CFX Blade 450/300x/300CFX: Pignone elicoidale 12T BLH1904 Helical Pinion 12T B450/300X/CFX B450/300X/300CFX - Pignon hélicoïdal 12T...
- Seite 19 Part # English Deutsch Français Italiano Tail Rotor Blade Set, Orange: B450 3D/X, Heckrotorblatt-Set, orange: B450 3D/X, Set de pales d'anticouple, Orange : B450 Set pale del rotore di coda, arancio- BLH1671OR B400 B400 3D/X, B400 ne: B450 3D/X, B400 Tail Rotor Blade Set, Yellow: B450 3D/X, Heckrotorblatt-Set, gelb: B450 3D/X, Set de pales d'anticouple, Jaune : B450 3D/X, Set pale del rotore di coda, giallo:...
- Seite 20 ©2014 Horizon Hobby, LLC. Blade, DSM, DSM2, DSMX, Celectra, ModelMatch, AirWare and EC3 are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. BeastX is a registered trademark of Markus Schaack and is used with permission.
