ΕΓΚΑΤΑΣΤΑΣΗ
Τρύπηµα τοίχου και αρµολόγηση µεταλλικών στηριγµάτων

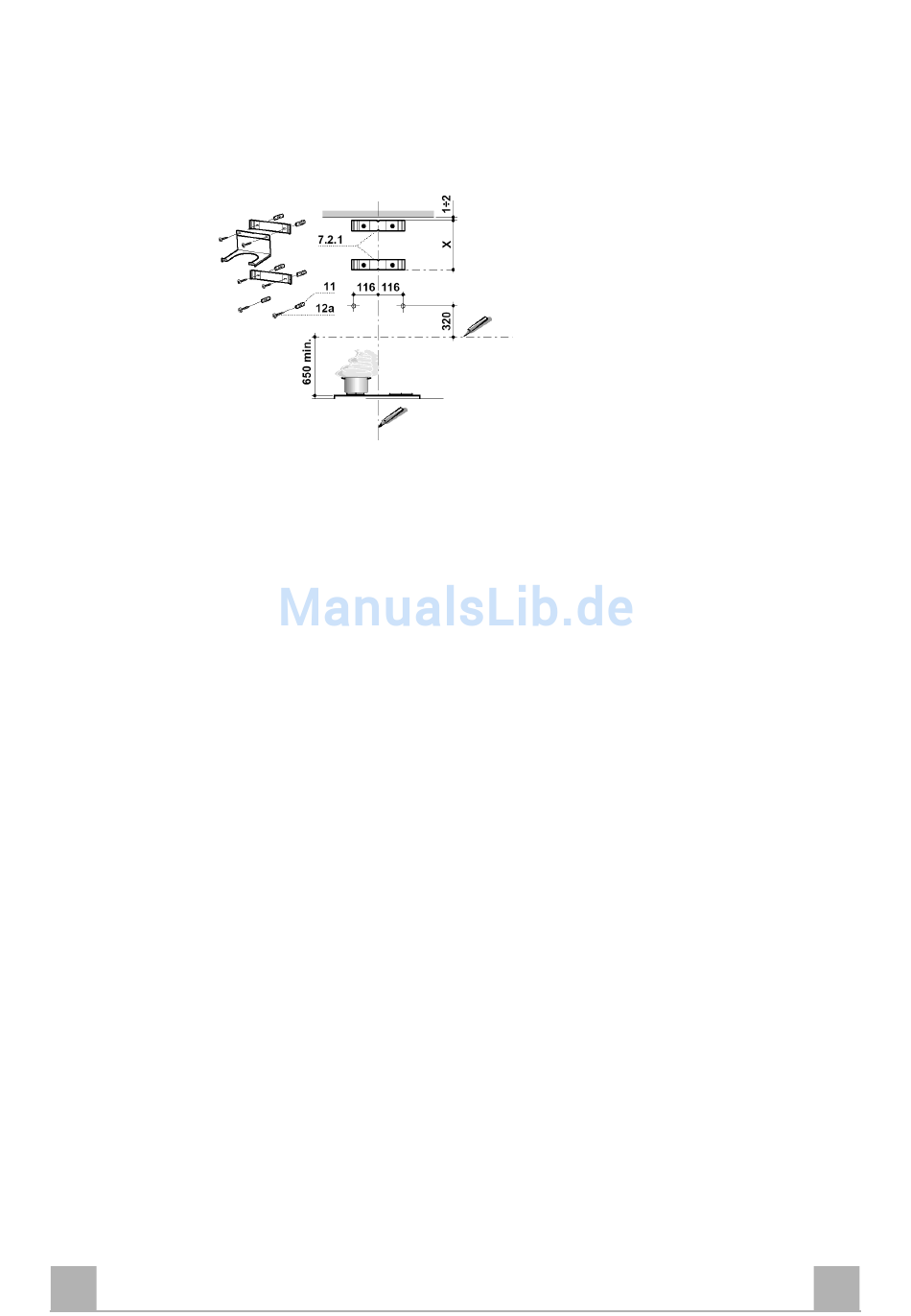

Μαρκάρισµα του τοίχου
•
Χαράξτε στον τοίχο µία κάθετη γραµµή ως το ταβάνι, στο κέντρο της περιοχής που προβλέπεται για την
αρµολόγηση του απορροφητήρα.
•
Σχεδιάστε µία οριζόντια γραµµή στα 650mm πάνω από την εστία.
•
Ακουµπήστε, όπως φαίνεται, το στήριγµα 7.2.1 στον τοίχο σε απόσταση 1-2 mm από το ταβάνι ή το ανώτερο
σηµείο, ευθυγραµµίζοντας το κέντρο του (εγκοπή) µε την κάθετη γραµµή αναφοράς.
•
Σηµειώστε στον τοίχο τα κέντρα των δύο οπών του στηρίγµατος.
•
Βάλτε το στήριγµα 7.2.1 στον τοίχο, όπως φαίνεται, σε µία απόσταση Χ mm κάτω από το πρώτο στήριγµα (Χ=
το ύψος του πάνω µέρους της καµινάδα) ευθυγραµµίζοντας το κέντρο του (εγκοπή) µε την κάθετη γραµµή.
•
Σηµειώστε στον τοίχο τα κέντρα των οπών του στηρίγµατος.
•
Σηµειώστε ένα σηµείο αναφοράς όπως φαίνεται, στα 116mm από την κάθετη γραµµή και 320 mm πάνω από
την οριζόντια.
•
Επαναλάβετε την διαδικασία στην άλλη πλευρά.
•
Με ένα τρυπάνι Ø 8 mm τρυπήστε όλα τα σηµειωµένα σηµεία.
•
Τοποθετήστε τις υποδοχές βιδών (σφήνες) 11 στις τρύπες.
•
Στερεώστε το κάτω στήριγµα 7.2.1 χρησιµοποιώντας τις βίδες 12a (4,2 X 44,4).
•
Στερεώστε το πάνω στήριγµα 7.2.1 και το στήριγµα του σωλήνα εξαγωγής 7.3 µαζί, χρησιµοποιώντας τις 2
βίδες 12a (4,2 X 44,4).
•
Εισάγετε τις δύο βίδες 12a (4,2 X 44,4) στις οπές σταθεροποίησης του κυρίως σώµατος του απορροφητήρα,
αφήνοντας ένα κενό 5-6 mm µεταξύ του τοίχου και του κεφαλιού τις βίδας.
