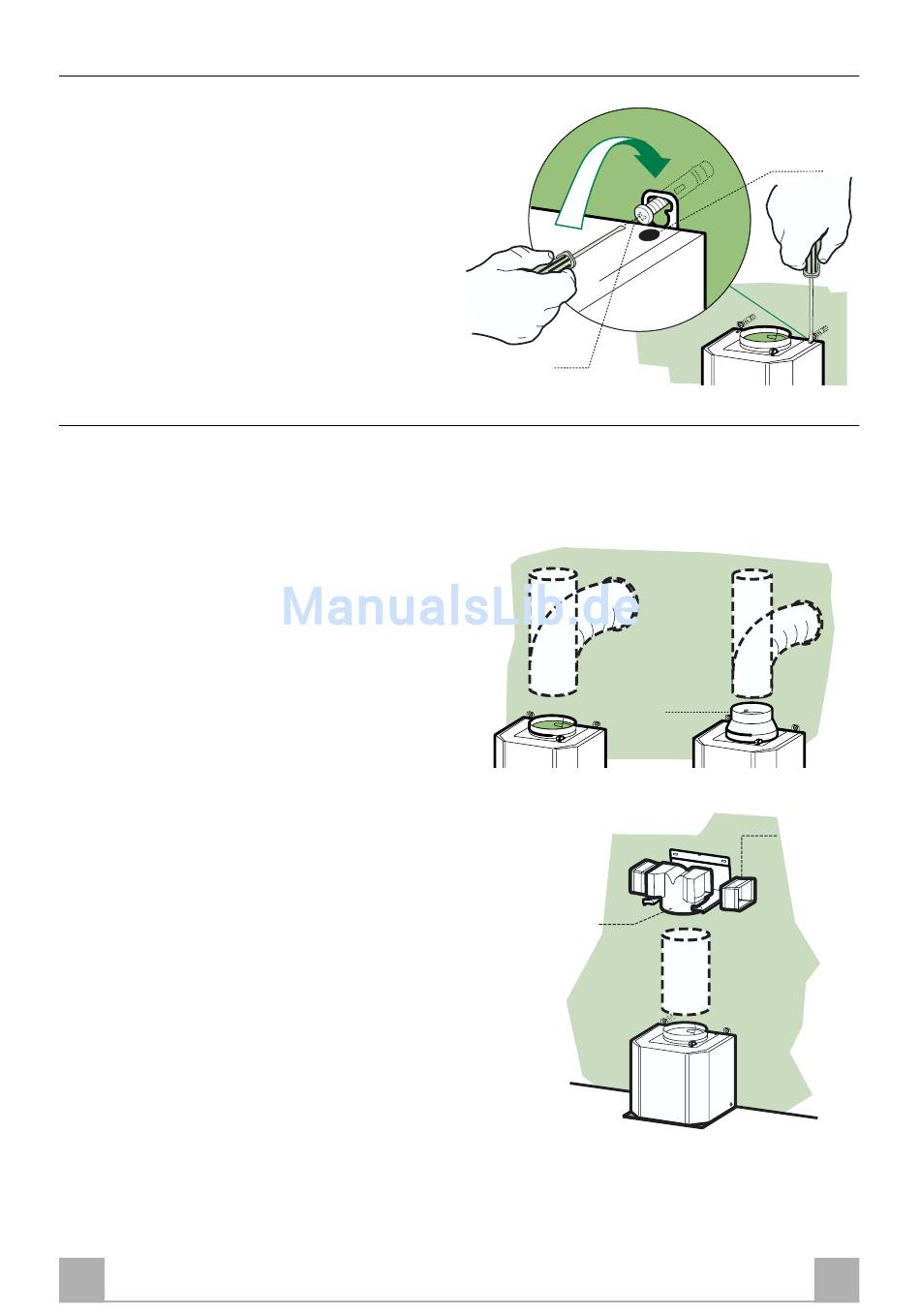

• Avant d'accrocher le corps hotte, serrer les deux
vis Vr situées sur les points d'accrochage du
corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à
cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.
En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-
gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.
• En cas de branchement avec un tube de ø120
mm, insérer le flasque de réduction 9 sur la sortie
du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le
matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au
charbon actif.
• Insérer le raccord 15 dans le support 7.3.
• Insérer latéralement les rallonges raccord 14.1
sur le raccord 15.
• S'assurer que la sortie des rallonges raccord 14.1
se trouve au niveau des bouches de la cheminée
aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la
hotte avec un tube rigide ou flexible de ø 150
ou 120 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur
au charbon actif.
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d'au moins 3 mm.
FR
Montage Corps Hotte
Branchements
SORTIE AIR VERSION ASPIRANTE
SORTIE AIR VERSION FILTRANTE
BRANCHEMENT ELECTRIQUE
12a
ø 150
9
15
ø 150
Vr
ø 120
14.1
