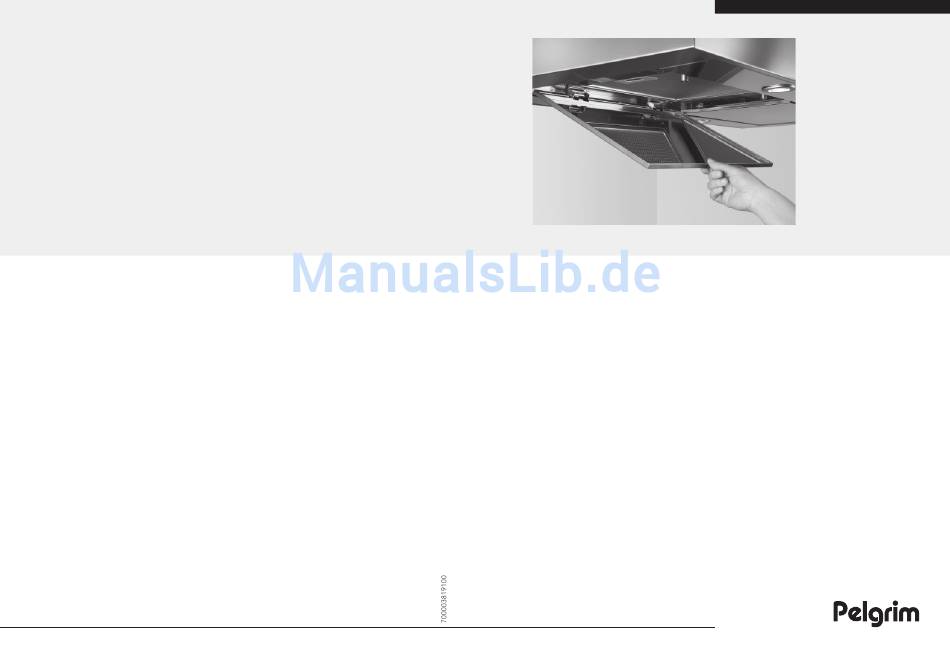

- Seite 1 MSL620ERVS Handleiding afzuigkap Notice d’utilisation hotte cheminée Anleitung Dunstabzugshaube Manual cooker hood...
-
Seite 2: Inhaltsverzeichnis
INHOUD Uw afzuigkap Inleiding Veiligheid Waar u op moet letten Tijdens het gebruik Bediening Inschakelen Uitschakelen Verlichting Onderhoud Reinigen Vetfilters Storingen Wat moet ik doen als Storingstabel Installatie Algemeen Elektrische aansluiting Inbouwmaten Montage Algemeen Technische gegevens Algemeen Milieuaspecten Verpakking en toestel afvoeren NL 3... -
Seite 3: Uw Afzuigkap
UW AFZUIGKAP Inleiding U heeft gekozen voor een afzuigkap van ATAG. Optimaal gebruikscomfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product. De afzuigkap doet zijn werk geruisloos en zuigt met maximale effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het verleden. -
Seite 4: Veiligheid
VEILIGHEID Waar u op moet letten Deze afzuigkap is uiterst veilig. Toch zijn er, net als bij elk product, een aantal zaken waar u op moet letten. Dit toestel mag alleen door een erkend installateur worden aangesloten. Voor veiligheidsaan- wijzingen rondom de Reparaties mogen alleen door een bevoegd servicemonteur worden installatie verwijzen wij uitgevoerd. -
Seite 5: Bediening
BEDIENING Inschakelen Schuif het onderste deel van de kap uit. De elektrische klep wordt geopend. Wacht na het inschakelen minimaal 10 seconden voordat u de kap weer uitschakelt. Uitschakelen Schuif het onderste deel van de kap weer in. De elektrische klep wordt gesloten. Wacht na het uitschakelen minimaal 10 seconden voordat u de kap weer inschakelt. -
Seite 6: Onderhoud
ONDERHOUD Reinigen Gelakte afzuigkappen Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen, zoals bijvoorbeeld soda. Het lakwerk blijft mooi als u de lak zo nu en dan met was inwrijft. Roestvaststalen afzuigkappen Voor de reiniging van de roestvaststalen delen kunt u het beste een mild reinigingsmiddel (afwasmiddel) en een vochtige doek gebruiken. - Seite 7 ONDERHOUD Filtercassette verwijderen Schakel de klep en de verlichting uit. Druk het filter bij de uitsparing naar achteren en kantel de voorzijde omlaag. Verwijder het filter uit de kap. Reinigen U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed uitlekken voordat u ze terugplaatst.
-
Seite 8: Storingen
STORINGEN Wat moet ik doen als... Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen. Let op Maak het toestel spanningsloos voordat met reparatie wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen. -
Seite 9: Installatie
INSTALLATIE Algemeen Afvoer De afvoer mag uitsluitend op een CMV kanaal worden aangesloten. Denk aan de plaatselijk geldende voorschriften met betrekking tot de beluchting van gasapparaten. Wij adviseren een zo ruim mogelijk afvoerkanaal te plaatsen. Een kleinere diameter heeft een lagere afzuigcapaciteit en een hoger geluidsniveau tot gevolg. -
Seite 10: Inbouwmaten
INSTALLATIE Inbouwmaten Fig. 1 Fig. 2 Fig. 3 NL 11... - Seite 11 INSTALLATIE Fig. 4 Benodigde vrije ruimte De afstand tussen de onderzijde van de afzuigkap en de kookplaat moet minimaal 550 mm bedragen. Bij gaskookplaten moet deze afstand minimaal 650 mm bedragen. NL 12...
-
Seite 12: Montage
MONTAGE Algemeen Montage van de afzuigkap aan de onderkant van het keukenkastje • Dit apparaat moet aan de onderzijde van een keukenkastje gemonteerd worden. Gebruik hiervoor vier schroeven die geschikt zijn voor het type kastje. • De gaten maken volgens het schema in fig. 1. •... -
Seite 13: Technische Gegevens
TECHNISCHE GEGEVENS Algemeen Dit toestel voldoet aan de geldende CE-richtlijnen. Type MSL620 Aansluitspanning 230 V AC - 50 Hz Aansluitwaarde zie gegevensplaatje Afmetingen (bxhxd) 600 x 165 x 290 mm NL 14... -
Seite 14: Milieuaspecten
MILIEU ASPECTEN Verpakking en toestel afvoeren De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: • karton; • polyethyleenfolie (PE); • CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten. - Seite 15 NL 16...
- Seite 16 TABLE DES MATIÈRES Votre hotte aspirante Introduction Sécurité Attention Pendant l’utilisation Commande Mise en marche Arrêt Éclairage Entretien Nettoyage Filtres anti-graisse Problèmes Que dois-je faire si… Tableau des pannes Installation Généralités Branchement électrique Dimensions d’encastrement Montage Généralités Données techniques Généralités Aspects écologiques Evacuation emballage et appareil FR 3...
-
Seite 17: Votre Hotte Aspirante
VOTRE HOTTE ASPIRANTE Introduction Vous avez choisi une hotte ATAG. Les éléments qui sont à la base de la création de ce produit sont le confort d’utilisation optimal et la commande aisée. La hotte effectue son travail sans faire de bruit et assure un rendement d’aspiration optimal, détruisant ainsi toutes les odeurs de cuisine incommodes. -
Seite 18: Sécurité
SÉCURITÉ Attention Cette hotte offre la plus grande sécurité. Vous devrez cependant comme pour chaque produit faire attention à plusieurs aspects. Cet appareil ne peut être raccordé que par un installateur agréé. Pour les mesures de sécurité relatives à Les réparations ne seront effectuées que par un monteur l’installation, nous vous électrotechnique agréé. -
Seite 19: Commande
COMMANDE Mise en marche Tirez sur la partie inférieure de la hotte. Le volet électrique est ouvert. Après l’allumage, veuillez attendre au moins 10 secondes avant d’éteindre à nouveau la hotte. Arrêt Repoussez la partie inférieure de la hotte dans sa position initiale. Le volet électrique est fermé. -
Seite 20: Entretien
ENTRETIEN Nettoyage Hottes vernis Nettoyez la hotte à l’aide d’une eau savonneuse et d’un chiffon doux. Rincez ensuite à l’eau propre. N’utilisez pas de produits d’entretien agressifs comme, par exemple, la soude. La laque restera belle si vous la frottez de temps en temps avec de la cire. Hottes en acier inoxydable Pour nettoyer les parties en acier inoxydable utilisez de préférence un produit d’entretien doux (produit à... - Seite 21 ENTRETIEN Comment éliminer la cassette-filtre Éteignez le volet et l’éclairage. Aux trous, poussez le filtre vers l’arrière et inclinez la façade vers le bas. Enlevez le filtre de la hotte. Nettoyage Vous pouvez nettoyer les filtres dans le lave-vaisselle. Attendez que les filtres soient bien égouttés avant de les remettre en place.
-
Seite 22: Problèmes
PROBLÈMES Que dois-je faire si… Si la hotte fonctionne mal, cela ne veut pas forcément dire qu’il est défectueux. Essayez d’abord de résoudre vous-même le problème. Téléphonez au service après-vente si les indications suivantes restent vaines. Attention Mettez la hotte hors circuit avant de commencer la réparation. Retirez de préférence la fiche de la prise de courant. -
Seite 23: Installation
INSTALLATION Généralités Évacuation L’évacuation peut uniquement être reliée à un conduit en ventilation centrale méchanique. Respectez les prescriptions locales en vigueur en matière d’aération des appareils à gaz. Nous vous conseillons de placer un conduit du plus grand diamètre possible. Avec un plus petit diamètre, la capacité d’évacuation est moindre et le niveau sonore est plus élevé. -
Seite 24: Dimensions D'encastrement
INSTALLATION Dimensions d’encastrement Fig. 1 Fig. 2 Fig. 3 FR 11... - Seite 25 INSTALLATION Fig. 4 Espace libre nécessaire La distance entre la base de la hotte aspirante et la plaque de cuisson doit être au moins de 550 mm. Pour les plaques de cuisson au gaz, cette distance doit être de 650 mm minimum FR 12...
-
Seite 26: Montage
MONTAGE Généralités Montage de la hotte dans la partie inférieure du panneau • Ce genre d’appareil doit être encastré à un panneau ou à un support. Pour le fixation utiliser les 4 vis adaptées au type de meuble, perçant les trous selon le schéma (Fig.1) •... -
Seite 27: Données Techniques
DONNÉES TECHNIQUES Généralités Cet appareil satisfait aux normes CE en vigueur. Type MSL620 Tension électrique 230 V AC - 50 Hz voir plaque Puissance connectée signalétique Dimensions (hxlxp) 600 x 165x 290 mm FR 14... -
Seite 28: Aspects Écologiques
ASPECTS ÉCOLOGIQUES Evacuation emballage et appareil L’emballage de l’appareil est recyclable. Peuvent être utilisés: • le carton ; • le feuil de polyéthylène (PE) ; • le polystyrène sans CFC (polystyrène-PS). Evacuez ces matériaux en bonne et due forme et conformément aux dispositions légales. - Seite 29 FR 16...
- Seite 30 INHALTSVERZEICHNIS Ihre Dunstabzugshaube Einleitung Sicherheit Worauf Sie achten müssen Bei Betrieb Bedienung Einschalten Ausschalten Beleuchtung Pflege Reinigung Fettfilter Störungen Was ist, wenn… Störungstabelle Installation Allgemein Elektrischer Anschluss Einbaumaße Montage Allgemein Technische Daten Allgemein Umweltaspekte Entsorgung von Verpackung und Gerät DE 3...
-
Seite 31: Ihre Dunstabzugshaube
IHRE DUNSTABZUGSHAUBE Einleitung Sie haben eine Dunstabzugshaube von ATAG gewählt. Optimaler Benutzungskomfort und einfache Bedienung hatten bei der Entwicklung dieses Produktes Priorität. Die Dunstabzugshaube funktioniert geräuschlos, mit maximaler Absaugleistung. Schluss also mit lästigen Küchendünsten. Die Modelle WV62..AC ist speziell zur Verwendung in einem zentralen Abzugssystem konzipiert und ist mit einer elektrischen Klappe ausgestattet. -
Seite 32: Sicherheit
SICHERHEIT Worauf Sie achten müssen Diese Dunstabzugshaube ist äußerst sicher. Doch sind wie bei jedem Produkt verschiedene Dinge zu beachten. Dieses Gerät darf nur von einem anerkannten Installateur Für Sicherheits- angeschlossen werden. anweisungen in Bezug auf die Installation verweisen Reparaturen dürfen nur von einem befugten Kundendiensttechniker wir auf die dazugehörigen durchgeführt werden. -
Seite 33: Bedienung
BEDIENUNG Einschalten Ziehen Sie den unteren Teil der Abzugshaube heraus. Die elektrische Klappe ist geöffnet. Warten Sie nach dem Einschalten mindestens 10 Sekunden, bevor Sie das Kochfeld wieder ausschalten. Ausschalten Schieben Sie den unteren Teil der Abzugshaube wieder nach innen. Die elektrische Klappe ist geschlossen. -
Seite 34: Pflege
PFLEGE Reinigung Dunstabzugshauben in Lackausführung Reinigen Sie die Dunstabzugshaube in etwas Spüllauge mit einem weichen Tuch. Dann mit sauberem Wasser nachbehandeln. Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel wie z.B. Soda. Der Lack bleibt schön, wenn Sie ihn hin und wieder mit etwas Wachs einreiben Dunstabzugshauben aus Edelstahl Zur Reinigung der Edelstahlteile können Sie am besten ein mildes... - Seite 35 PFLEGE Filterkassette herausnehmen Schalten Sie die Klappe und Beleuchtung aus. Drücken Sie den Filter bei der Aussparung nach hinten und klappen Sie die Vorderseite herunter. Nehmen Sie den Filter aus der Haube heraus. Reinigung Sie können die Filter im Geschirrspüler reinigen. Lassen Sie die Filter gut abtropfen, bevor sie wieder eingesetzt werden.
-
Seite 36: Störungen
STÖRUNGEN Was ist, wenn… Wenn das Gerät nicht gut funktioniert, bedeutet dies nicht immer, dass es defekt ist. Versuchen Sie erst selbst Abhilfe zu schaffen. Rufen Sie den Kundendienst, wenn nachstehende Empfehlungen nicht helfen. Achtung Vor Beginn von Reparaturarbeiten ist das Gerät spannungslos zu machen. -
Seite 37: Installation
INSTALLATION Allgemein Abluftführung Die Abluftführung darf nur an einen zentralen mechanischen Abzugskanal angeschlossen werden. Denken Sie an die örtlich geltenden Vorschriften in Bezug auf die Belüftung von Gasgeräten. Wir empfehlen, für einen möglichst großen Abluftkanal zu sorgen. Ein geringerer Durchmesser führt zu geringerer Absaugleistung und höherem Geräuschpegel. -
Seite 38: Einbaumaße
INSTALLATION Einbaumaße Abb. 1 Abb. 2 Abb. 3 DE 11... - Seite 39 INSTALLATION Abb. 4 Erforderlicher Freiraum Der Abstand zwischen der Unterseite der Dunstabzugshaube und dem Kochfeld muss mindestens 550 mm betragen. Bei Gaskochmulden muss dieser Abstand mindestens 650 mm betragen. DE 12...
-
Seite 40: Montage
MONTAGE Allgemein Montage der Dunstabzugshaube unter dem Hängeschrank • Dieser Gerätetyp muß in ein Paneel oder eine Befestigungsnische eingebaut werden. Zur Befestigung 4 Schrauben benutzen, die für das Möbelmaterial geeignet sind. • Nach dem Schema in (Abb.1) vorbohren. • Zum korrekten Einbau muß das Frontpaneel der Haube mit der Hängeschranktür bündig gebracht werden, danach den distanzhalter L mit den Schrauben P (Abb.2) regulieren um die hintere Wand des Gerätes an das Montagepaneel anzupassen. -
Seite 41: Technische Daten
TECHNISCHE DATEN Allgemein Dieses Gerät entspricht den geltenden CE-Richtlinien. MSL620 Anschlussspannung 230 V AC - 50 Hz Anschlusswert siehe Typenschild Abmessungen (BxHxT) 600 x 165 x 290 mm DE 14... -
Seite 42: Umweltaspekte
UMWELTASPEKTE Entsorgung von Verpackung und Gerät Die Verpackung des Gerätes ist wiederverwertbar. Folgendes kann benutzt worden sein: • Pappe; • Polyethylenfolie (PE); • FKW-freies Polystyrol (PS-Hartschaum). Diese Materialien sind umweltgerecht und nach den geltenden behördlichen Vorschriften zu entsorgen. Die Behörden können Ihnen auch Informationen über die umweltgerechte Entsorgung Ihrer ausgedienten Hausgeräte erteilen. - Seite 43 DE 16...
- Seite 44 CONTENTS Your extractor hood Introduction Safety What you should pay attention to During use Operation Switching on Switching off Lighting Maintenance Cleaning Grease filters Faults What should I do if Faults table Installation General Electrical connection Building in dimensions Assembly General Technical data General...
-
Seite 45: Your Extractor Hood
YOUR EXTRACTOR HOOD Introduction You have selected an ATAG extractor hood. Optimum ease of use and simple operation were the most important factors in the development of this product. The extractor hood operates silently and provides maximum extraction effect. This banishes cooking smells completely. The WV62..AC is specially designed for use on a central extraction system and is fitted with an electric flap. -
Seite 46: Safety
SAFETY What you should pay attention to This extractor hood is extremely safe. There are, however, a number of things you have to pay attention to, just as for any other product. This appliance should only be connected by a registered installer. For safety tips in relation to the installation, we refer Repairs should only be carried out by an authorised service engineer. -
Seite 47: Operation
OPERATION Switching on Pull out the lower part of the hood. The electric flap is opened. After switching on, wait for at least 10 seconds before switching the hood back off. Switching off Push the lower part of the hood back in. The electric flap is closed. -
Seite 48: Maintenance
MAINTENANCE Cleaning Enamelled extractor hoods Clean the extractor hood with soap and a soft cloth. Then rinse with clean water. Do not use aggressive cleaning agents, such as soda. The enamel will remain attractive if you polish it with wax from time to time. Stainless steel extractor hoods For cleaning the stainless steel parts you can best use a mild cleaning agent (washing-up liquid) and a damp cloth. - Seite 49 MAINTENANCE Removing filter cassette Switch off the flap and lighting. Using the recess, press the filter backwards and tip it downwards at the front. Remove the filter from the hood. Cleaning You can clean the filters in the dishwasher. Allow them to drain fully before reinstalling them in the hood.
-
Seite 50: Faults
FAULTS What should I do if... If the appliance does not work properly, this does not always mean that it is defective. Try to deal with the problem yourself first. Phone the service department if the advice given below does not work. Attention Disconnect the appliance from the mains before starting the repair, preferably by removing the plug from the socket or setting the main... -
Seite 51: Installation
INSTALLATION General The discharge The discharge may only be connected to a central mechanical extraction. Bear in mind the local regulations concerning the ventilation of gas appliances. We advise the use of as large a discharge duct as possible. A duct with a smaller diameter will have a low extraction capacity and produce higher noise levels. -
Seite 52: Building In Dimensions
INSTALLATION Building in dimensions Fig. 1 Fig. 2 Fig. 3 GB 11... - Seite 53 INSTALLATION Fig. 4 Clearance required The distance between the underside of the extractor hood and the hob should be at least 550 mm. For gas hobs, this distance should be a minimum of 650 mm. GB 12...
-
Seite 54: Assembly
ASSEMBLY General Mounting of the cooker hood on the lower side of the cupboard. • Mounting the cooker hood on the lower side of the cupboard. • For fixing use 4 screws suitable for the cupboard, using the holes in Fig.1. •... -
Seite 55: Technical Data
TECHNICAL DATA General This appliance conforms to current CE guidelines. Type MSL620 Power supply 230 V AC - 50 Hz Connected load see data plate Dimensions (wxhxd) 600 x 165 x 290 mm GB 14... -
Seite 56: Environmental Aspects
ENVIRONMENTAL ASPECTS Disposal of packaging and appliance The appliance’s packaging is recyclable. The following may be used: • cardboard; • polyethylene film (PE); • CFC-free polystyrene (PS rigid foam). Dispose of these materials responsibly and in accordance with government regulations. The government can also provide information about the responsible disposal of discarded domestic appliances. - Seite 57 GB 16...
