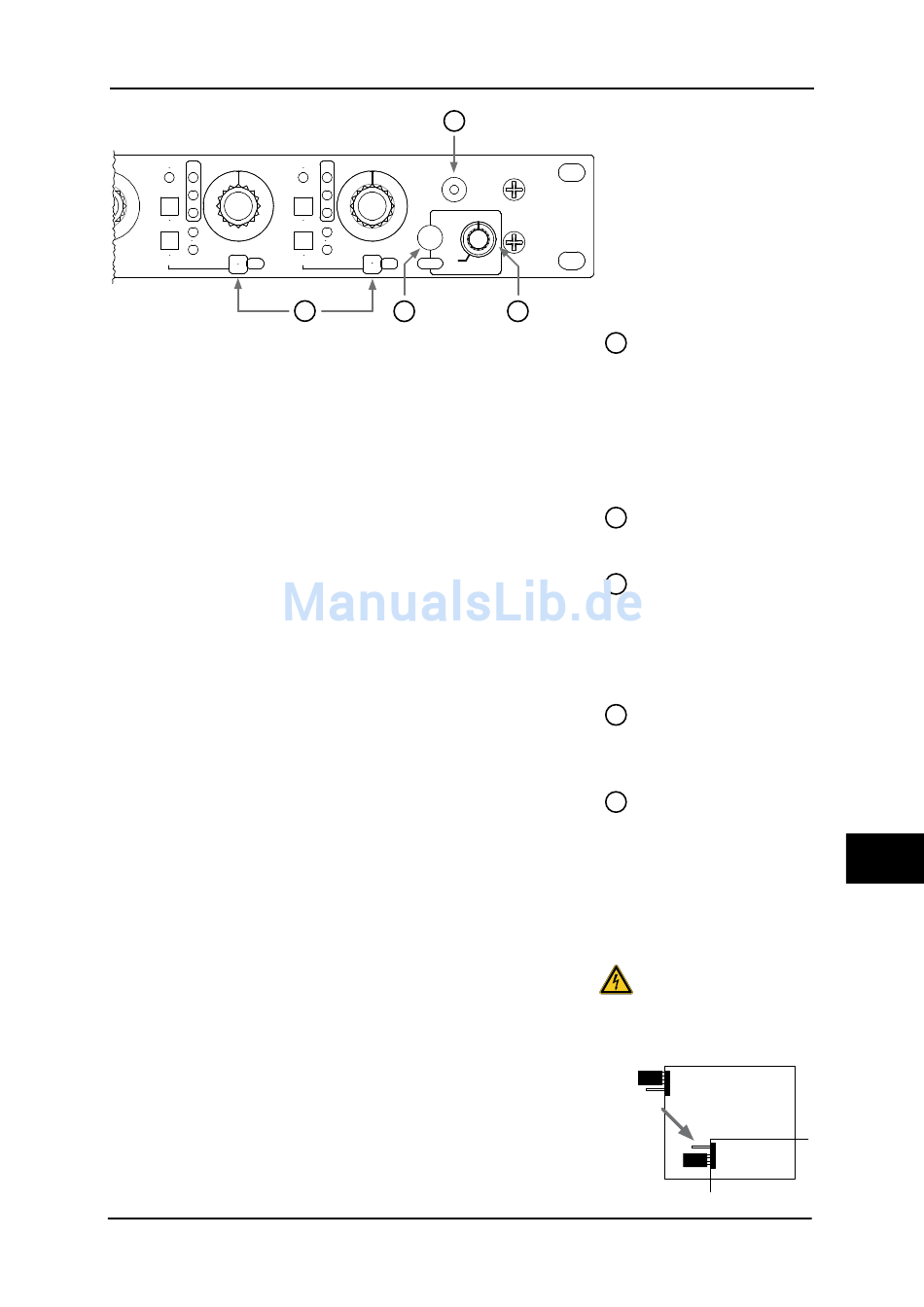

Mit dem „ON"-Schalter aktivieren Sie den M/S-Modus für die Eingänge
1 und : Das Signal an Eingang 1 (Mikrofon mit Niere- oder Kugel-Cha-
rakteristik) wird in "Mono" auf Ausgang 1 und  ausgegeben. Das Si-
gnal an Eingang  (Mikrofon mit Achter-Charakteristik) wird zum einen
"normal" auf Ausgang 1 ausgegeben und gleichzeitig "phasengedreht"
auf Ausgang . Damit können Sie die stereo Breite regeln. Ausgang 1
wird dadurch zu "Links" und Ausgang  zu "Rechts".
Diese beiden Regler sind für die Einstellung der Verstärkung der Mikro-
fon-Eingänge /8 und Instrument-Eingänge 1/ zuständig.
Mit dem „RESET"-Schalter werden alle gespeicherten PEAK-Anzeigen
gelöscht. HINWEIS: Es ist normal, wenn bei der Aktivierung der Phantom-
speisung, beim Einschalten der Spannungsversorgung und bei Änderungen
am „PEAK REFERENCE"-Schalter die „PEAK"-LEDs aufleuchten.
Drücken Sie dann einfach kurz „RESET" um die Speicher zu löschen.
Mit diesem Drehschalter stellen Sie den Pegel ein, der die „PEAK"-LEDs
aktiviert. Wählen Sie die Einstellung 10 dBV, ändert sich auch die Anzei-
geschwelle der „+4"-LED auf 10 dBV.
Anzeige für die Betriebsbereitschaft, Gerät ist eingeschaltet.
Im Auslieferungszustand wird die Anzeige nur bei den LEDs „OL" und
„PK" gehalten (Peak Hold). In manchen Fällen kann es sinnvoll sein, dass
auch die anderen LEDs für die Aussteuerung „" und „" die Anzeige
speichern. Mit kleinen Steckbrücken (Jumper) im Inneren des PRECISI-
ON 8i kann dieser Modus für jeden Kanal einzeln aktiviert werden.
Die Umstellung darf nur von einem qualifizierten Techniker durchgeführt
werden! Immer zuerst das Gerät vom Stromnetz trennen.
• Netzkabel ausstecken
• Alle 1 Schrauben auf der Oberseite des Gehäuses lösen
• Deckel abheben
• Suchen Sie nach den 8 hochkant stehenden Platinen an der Vorder-
seite
• Aktivieren Sie den alternativen LED-Speicher-Modus durch Umste-
cken des Jumpers „J" - siehe Bild.
• Vergewissern Sie sich, dass Sie kein Werkzeug o.ä.im Gerät verges-
sen haben, und befestigen Sie erst dann den Deckel wieder.
