Zum Anschluss der Mikrofone befinden sich zwei standard XLR-Buchsen
auf der Rückseite des PRECISION 8i. Die Belegung ist:
• Pin  > positiv (+)
• Pin  > negativ (-)
• Pin 1 > Abschirmung (Masse)
Versuchen Sie nicht, unsymmetrische Mikrofone an den PRECISION 8i
anzuschließen. Dafür ist der PRECISION 8i nicht ausgelegt.
HINWEIS: Wenn Sie die Mikrofoneingänge des Panalog über ein
Steckfeld (Patchbay) verkabelt haben und das Mikrofonsignal wechseln,
schalten Sie unbedingt vorher die Phantomspeisung aus und drehen
die Verstärkung auf ein Minimum. So vermeiden Sie Schäden an den
Geräten - und an Ihren Ohren!
Über die Instrument-Eingänge der Kanäle  und 8 können Sie Instrumente
mit Tonabnehmern oder unsymmetrische Quellen wie Synthesizer und
Keyboards anschließen. Diese Eingänge wurden so ausgelegt, dass der
PRECISION 8i qualitativ den besten DI-Boxen gleichwertig, wenn
nicht sogar überlegen ist. Der Mikrofon-Eingang wird bei der Benutzung
des Instrument-Eingangs automatisch abgeschaltet. Alle Bedienelemente
des PRECISION 8i stehen auch für den Instrumenten-Eingang zur
Verfügung, der Verstärkungsbereich beträgt dann -4 dB bis +44 dB.
HINWEIS: Verwenden Sie keine symmetrischen Kabel mit Stereo-Klinken-
Stecker. Der Instrument-Eingang funktioniert sonst nicht korrekt.
Unterhalb der MIC 1 und MIC  Buchse finden Sie die jeweilige
Beschriftung für den M/S Betrieb des PRECISION 8i . MIC 1 ist dabei
der Eingang für das Mitten- und MIC  der Eingang für das Seiten-Sig-
nal (siehe M/S Technik 1-1).
PRECISION 8i
5
MIC 5 MIC 4 MIC 3 MIC 2
TRUE systems
MIC 1
PIN 2 +
PIN 3 -
MS
7

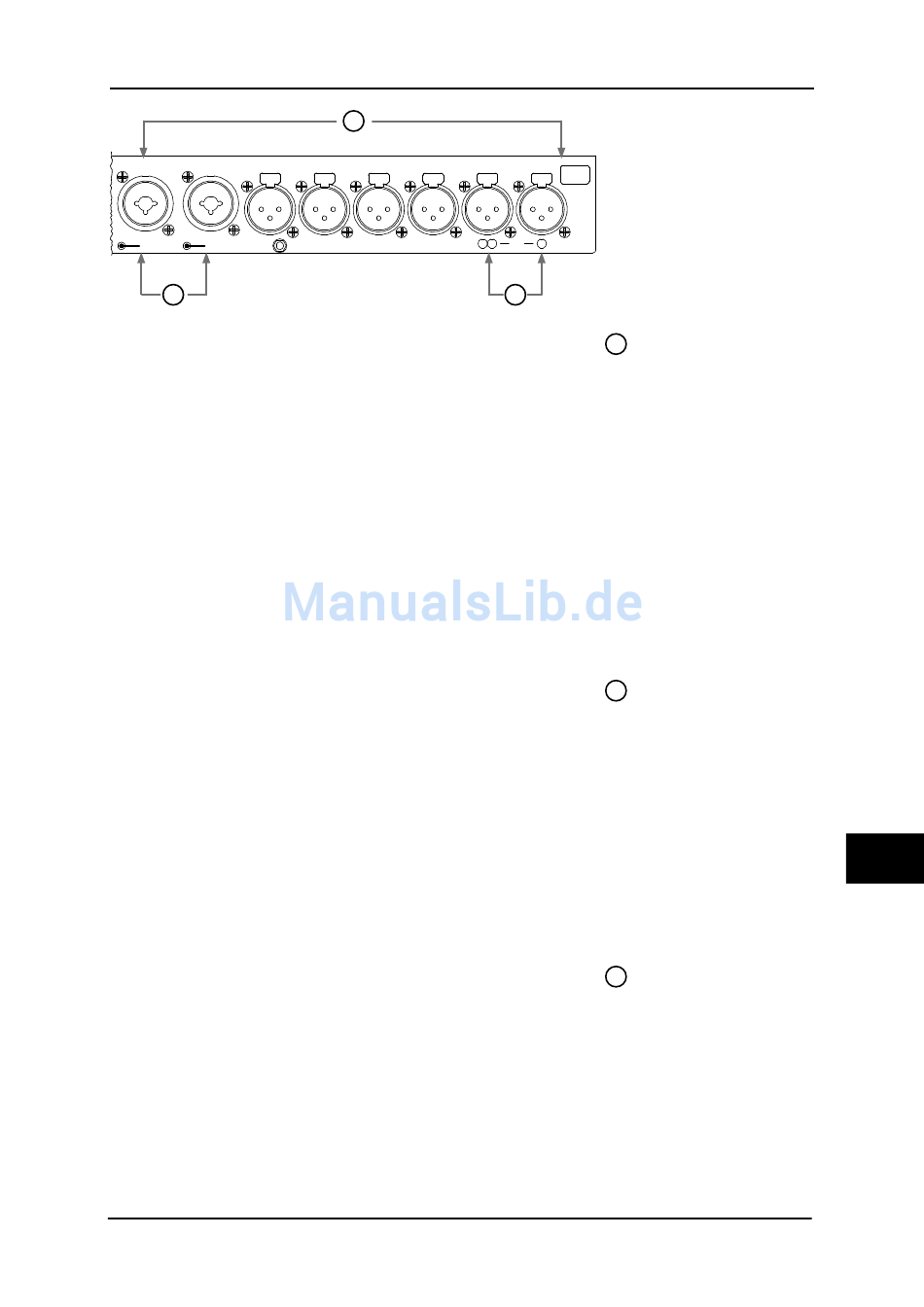

5 Mikrofon Eingang
