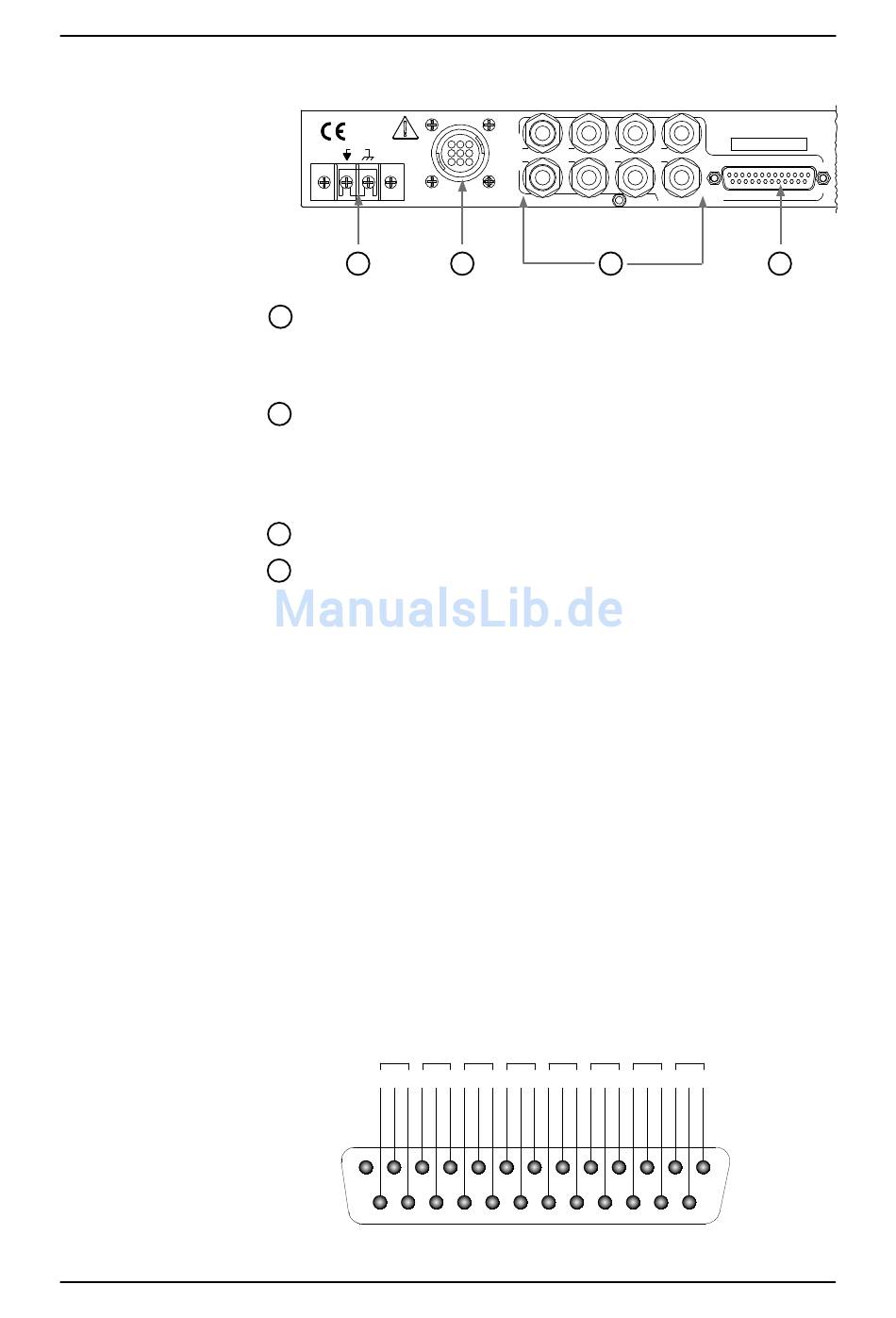

Anschlüsse
ground link
Signalerdung
Anschluss
externes netzteil
line Ausgang
10
PRECISION 8i
CONNECT
LINK
ONLY
PSU-P8i
DO NOT DISCONNECT
WITH AC POWER ON
1
1 Der Signal Ground LINK verbindet die Signal-Masse mit der Erdung des
Netzanschlusses. Bei Bedarf entfernen Sie die Verbindung. Weitere Infos
im Bereich „Fehlersuche".
Steckverbinder für das externe Netzteil PSU-P8i. Verwenden Sie bitte
2
nur das mitgelieferte Netzteil mit dem speziellen Verbindungskabel.
ACHTUNG: Externes Netzteil nur im stromlosen Zustand anschließen
(Netzschalter OFF).
Für die einfache Verkabelung mit nachfolgenden Geräten steht der
3
symmetrische LINE-Ausgang in zwei verschiedenen Anschlüssen zur
4
Verfügung: Als Stereo-Klinkenbuchse und DB-5 Buchse. Beide sind
elektronisch identisch aufgebaut und können gleichzeitig verwendet
werden. Achten Sie dabei auf Brummschleifen (siehe auch Fehlersuche
auf Seite 15). Beide Ausgänge sind nicht elektronisch voneinander
isoliert. Wenn also einer davon unsymmetrisch angeschlossen wird, ist
der andere Ausgang automatisch auch unsymmetrisch geschaltet.
Die Signalbelegung der Ausgänge am PRECISION 8i ist wie folgt:
Stereo-Klinkenbuchse:
Spitze > positiv (+)
Ring > negativ (-)
Gehäuse > Abschirmung (Masse)
Für eine unsymmetrische Verkabelung muss der negative Anschluss
8-)mit dem Schirm (Masse) verbunden werden. Ansonsten kann es zu
hörbaren Verzerrungen kommen.
HINWEIS: Verwenden Sie keine TDIF-Kabel für den DB5 Anschluss.
Wir empfehlen Ihnen das spezielle Anschlusskabel von MOGAMI.
1 2
S - + S -
13
25
TRUE systems
7 5 3
8 6 4
2 3
DB5
siehe Grafik
Belegung entspricht dem
TASCAM Standard
3 4 5 6
+ S - + S - + S - + S - +
TRUE Systems - Precision 8i
Sunrise Engineering and Design Inc.
Tucson, Arizona USA
S/N
1
1-8
2
(4-40)
BALANCED OUT
4
7 8
S - + S - +
S = Schirm
1
14
